液体静压导轨耦合分析:时间步长的优化探索

我最近在做液体静压导轨的双向流固耦合分析,主要分析油膜压力导致的止推板变形。


双向迭代时发现,时间步长设置为0.05s时可以顺利完成迭代,而时间步长设置为0.01s、0.001s、0.0001s等迭代均报错。


一般选择较小的时间步长有利于双向耦合的收敛。但是这里较小的时间步长反而出错!?实在令人费解~


所建立的模型如下图所示,模型中的流体域为油膜,固体域为工作台止推板。在工作状态下,油膜的压力作用于工作台止推板上,将导致止推板的变形。


工作台下浮板简化为126mmx340mmx44mm的平板。

油膜流场主要由三部分组成:油膜、油腔、节流孔;油膜大小为126mmx340mm,厚度为0.025mm;H形油腔高度为2mm;中心节流孔高度1mm,直径0.5mm。油膜的具体尺寸如下图所示。


绘图4.jpg        $3EMBIL{J0)VO{~3J](WWIT.png

为了研究工作台止推板在油膜力的作用下产生的变形,本人基于ansys workbench进行了单向流固耦合分析。采用gambit对油膜进行网格划分,fluent对油膜流场进行求解,具体设置如下:

Viscous——Laminar

流体材料:Density:822(Kg/m3);Viscosity: 0.00575(Kg/m-s)。

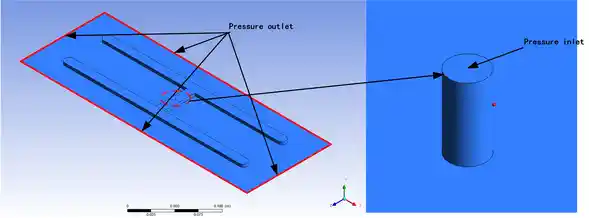

边界条件:如下图所示,pressure inlet:0.5MPa,pressure outlet:0MPa。

Solution methods:SIMPLE 默认设置




仿真得到的压力分布如下图所示




将流场压力导入到结构上如下图所示



结构件约束为固定约束,约束如下图中所示的侧面

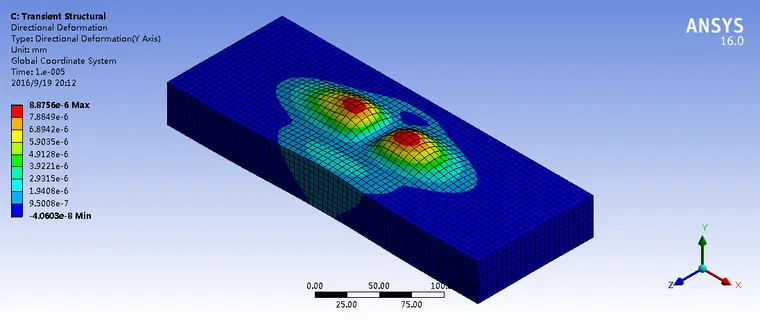

得到的结构件变形如下图所示



可以看到结构件最大变形达0.008mm,而油膜厚度为0.025mm,结构件的变形将显著影响油膜的压力分布,因此需进一步进行双向流固耦合分析。

然而,在双向流固耦合时,却出现了问题。双向耦合时采用的时间步为0.0001s。刚开始运行计算时,fluent求解正常,进行数据交换后,流场网格进行了更新,fluent求解就开始出现异常,监测的耦合面压力积分呈负值,然后就报错了。仅进行一次迭代得到的流场压力云图和结构件变形如图所示。从图中可以看出流场呈负压,结构件向上凸起

FFF 1.png



我尝试了改变时间步长,发现步0.05s时没有出现上述状况,可以完成迭代。而时间步长设置为0.01、0.001、0.0001、0.00001等均会出现上述问题。

我的疑问:
1.一般双向耦合,不是时间步越小越好么,为什么这里采用0.0001s步长会出现上述问题,而0.05s却能正确计算?

2. 我想模拟液压油逐渐上升,止推板在油膜力的作用下逐渐弯曲的过程,是否应该考虑液压油的可压缩性?
因为在模拟中我发现,若将液压油密度设置为定值,则无论时间步长多小(e-5s或e-6s),耦合面的面压力积分总是在两三个迭代步内就达到最大值。而若将液压油密度设置为compressible liquid,则耦合面的面压力积分会随着时间逐步增大,大概在0.005s内达到最大值。
