CAESES与ANSYS的强强联合:形状优化的新篇章

CAESES与ANSYS耦合形状优化的图1

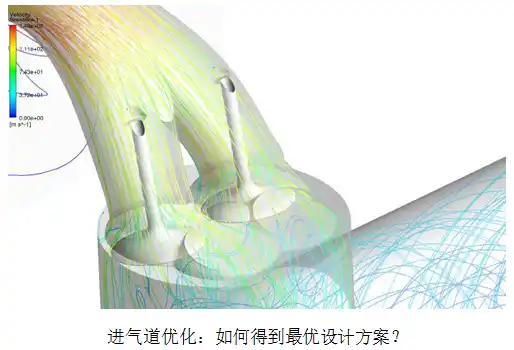

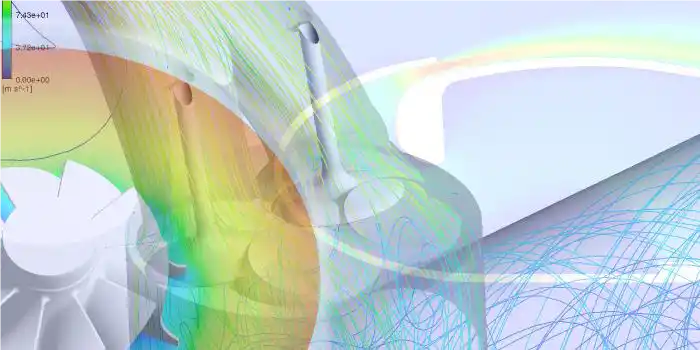

汽车进气道设计

CAESES版本4.3允许您在ANSYS Workbench中访问并控制鲁棒性良好的CAESES模型,从而实现仿真驱动的形状优化。

FRIENDSHIP SYSTEMS 提供了一个CAESES和ANSYS之间的关联程序,允许您在ANSYS Workbench用户界面中导入CAESES几何模型。

只需几下点击操作,即可开展大工作量研究,比如实验设计或常规优化,也包括基于代理模型的高效优化—一切都可实现全自动化。

新的连接平台将面向所有的CAE求解(如流体分析或结构分析)和软件应用(如ANSYS FLUENT, ANSYS CFX or ANSYS Mechanical)。

CAESES与ANSYS耦合形状优化的图2



复杂几何的优化

如果您本来使用的就是ANSYS Workbench平台,将无需再学新的东西。同时,也无需进行任何脚本编辑工作,也能受益于CAESES模型的几何有效性和鲁棒性。仅仅用拖拽功能将模型添加至ANSYS Workbench中即可运行。

这个集成面向来自任何软件的任意几何。都是CAESES用户经常处理的那些复杂几何形状,例如船体、螺旋桨、转子和静子叶片、管道、进气岐管、排气系统、透平机械等等。

其中一个案例就是注塑机剪切头参数化模型,传统CAD工具通常无法在自动化流程中重新设计得到这种复杂的完全参数化模型。

CAESES与ANSYS耦合形状优化的图3

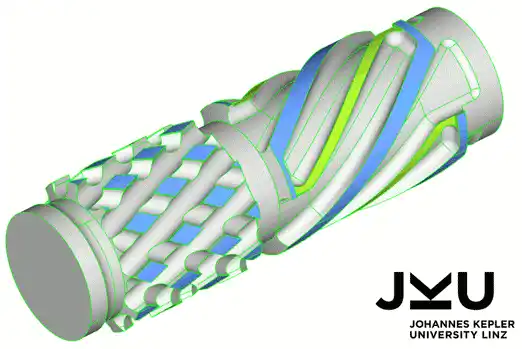

注塑机剪切头几何外形

用于自动化研究的100%鲁棒性CAESES模型

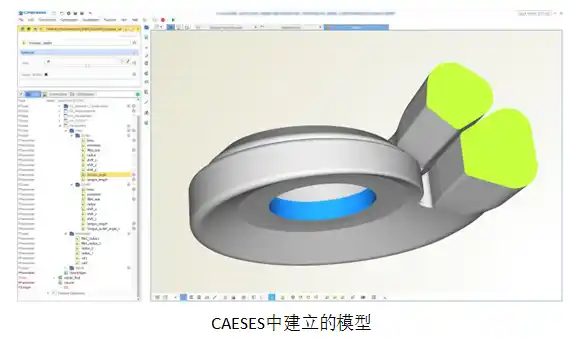

CAESES配置

那么如何实现这个新的连接呢?首先,您需要确保您的CAESES几何模型能够通过一组变量控制变形。设置一个“.fsc”的控制文件,并通过CAESES文件菜单(file>expor>fsc file)进行输出。—这就是您所需要准备的。

CAESES与ANSYS耦合形状优化的图4



在ANSYS中进行形状优化

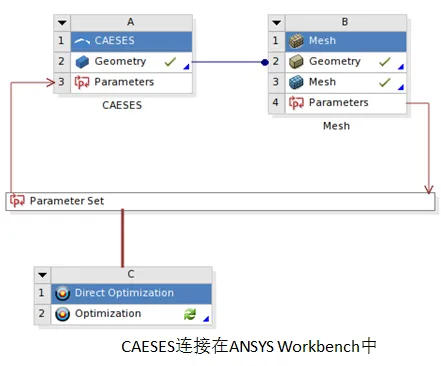

为了能够在ANSYS Workbench中实现CAESES动态变化,您需要在ANSYS Workbench中安装CAESES的ANSYS APP(ACT扩展)。并通过CAESES组件更新并下载“.fsc”文件。几何模型输出并加载到ANSYS Workbench中之后,会自动使用在CAESES中选择的文件格式。

在ANSYS Workbench中的CAESES组件更新后,其几何设计变量会自动显示在参数设置中。之后,就可手动或是通过优化工具(ANSYS的内置策略、optiSLang等)来改变这些变量参数设计得到新方案。

CAESES与ANSYS耦合形状优化的图5
