CAD至ANSYS再至FLAC3D:边坡稳定性分析的全链条揭秘

最近看到不少朋友在问这个方面的问题,我现在把我过去几个月做的工程实例贡献出来,与大家共享。



1)从CAD图获取等高线点的数据

这个过程我是采用捕捉点获取数据的方式,不过是用软件实现的,否则手工操作十分费事。这样的软件在论坛上的ANSYS版块已经有了。有时候,CAD图也并非全有三维信息,不过只要知道二维信息,辅之以高程,就可以了,这个工作量不大。将得到的点的坐标导入到EXCEL中进行处理,转换为下面的格式


 k, 1, 600 ,0, 0


 k, 2, 600 ,0, 700


 k, 3, 0 ,0, 700


 k, 4, 0 ,0, 0


 k, 5, 600 ,24, 0


 k, 6, 600 ,24, 700


 k, 7, 0 ,24, 700


 k, 8, 0 ,24, 0


 即关键点坐标,然后就可以由点生成线了。至于为什么要导入到EXCEL,因为得出的数据点格式未必是符合ANSYS的数据格式,采用她可以进行批量处理,减少工作量。处理完毕后,这些数据点格式可以直接拷贝到记事本中,就成为符合ANSYS输入要求的数据点格式了。


2)有了数据点,就进入到下一步,即由点在ANSYS中建立几何模型。

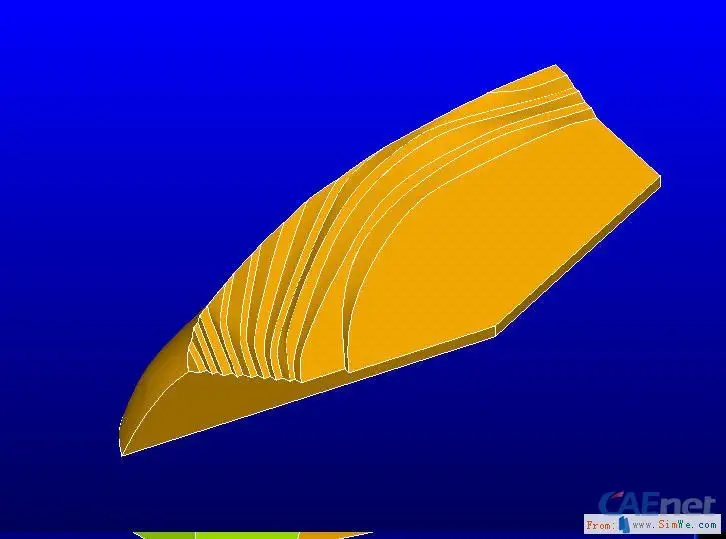

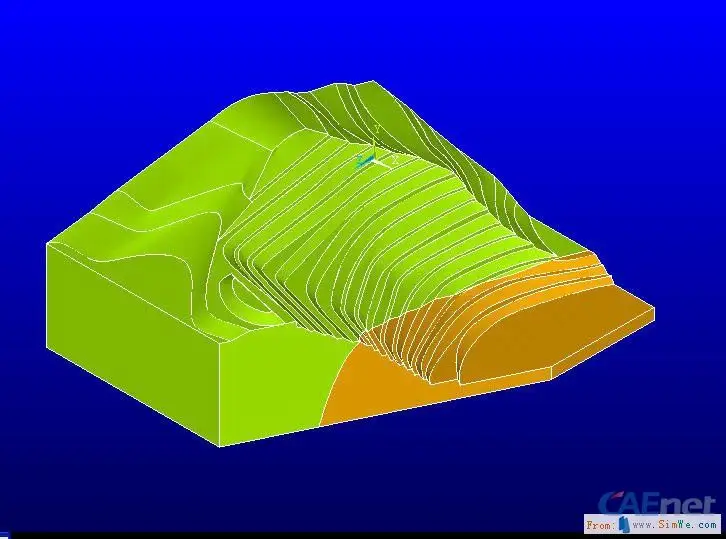

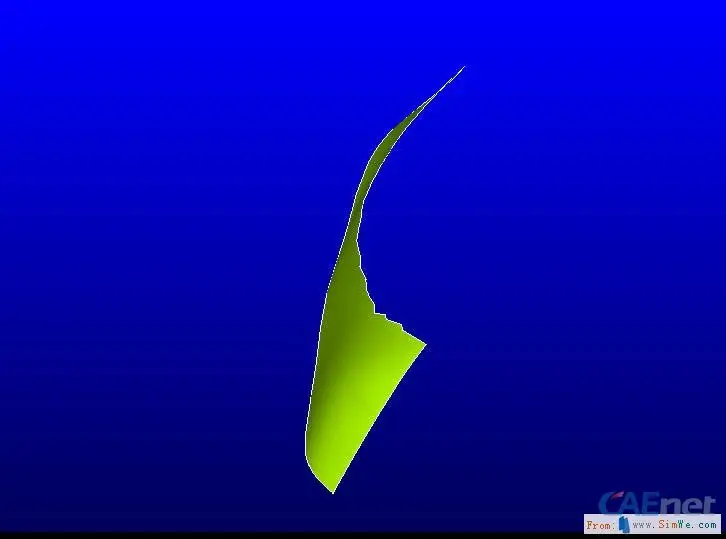

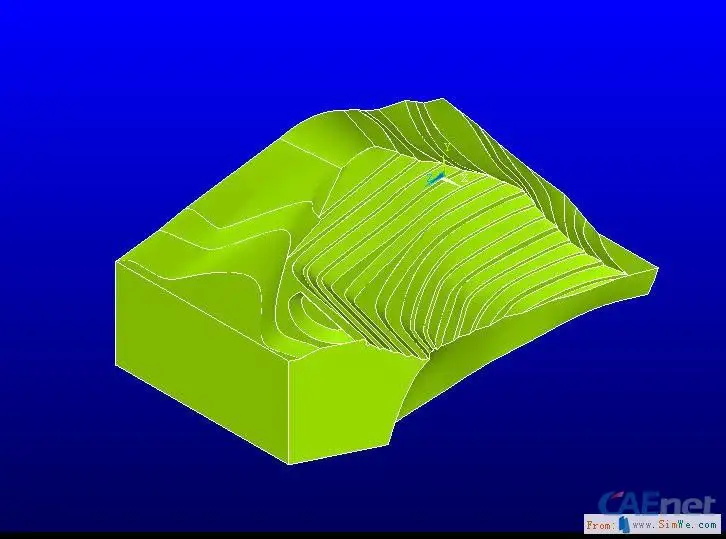

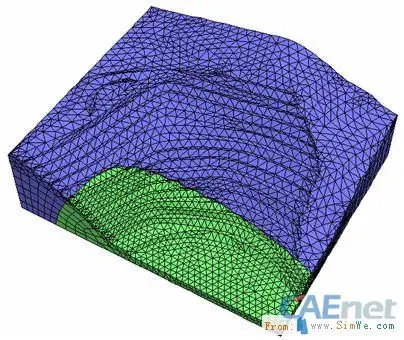

通过数据点生成几何模型的方法多种多样,因人而异,没有统一的方法。不过对于我来说,个人觉得岩土工程模型比较复杂,最好是采用点生成线、线生面,面生成体的办法。至于地质界面,我是采用先生成面,然后切割体的方式生成。附件是我的ANSYS命令流,里面配有说明,大家可以参考一下。附图是按上述步骤得到的结果图和网格模型图,说明一下,这些图和我现在贴出的命令流得到的结果有些差异,原因是我后来更改了模型,不过步骤完全一样;后面我提到的在ANSYS生成水面的方式也是采用面切割体的方式得到的。











3)ansys模型导入FLAC3D1

这个我采用haitang兄的五一纪念版转换软件实现。


具体步骤为:

导入ANSYS命令流得到网格模型后,点击file栏read input from,找到五一纪念版转换软件文件夹中的ANSYS_COMMAND文件,得到单元和节点信息文件,并被保存在D盘根目录下。复制这两个文件,放置到软件文件夹,双击转换软件,即可得到FLAC3D IMPGRID命令所需的数据格式文件(附件1),然后IMPGRID这个文件就可以得到FLAC3D网格模型(附图)




4)FLAC3D计算


对导入后的FLAC3D加上相关约束条件并赋上参数值就可以进行计算了。

下面是命令流和相关解释,做得比较简单,没有考虑其它,仅考虑了静水压力而已,呵呵。

导入网格数据以生成水面


impgrid ww.flac3d

attach face


 ;为建立水面设置“辅助界面”而分组为水上部分和水下部分


 group water_below range group 1 any group 2 any


 group water_above range group water_below not


 gen separate water_below


 interface 1 wrap water_below water_above


 set grav 0 -9.81 0


 water den 1000


 ;遍历界面单元节点生成水面


 def water_table


  p_i=i_head


  p_ie=i_elem_head(p_i) ;界面1单元指针赋予p_ie4


  loop while p_ie # null


 ;返回界面单元的三个顶点的地址


  p_gp1=ie_vert(p_ie,1)


  p_gp2=ie_vert(p_ie,2)


  p_gp3=ie_vert(p_ie,3)


 ;以这三个界面单元顶点为水面的三个顶点,生成水面)


 ;interface的节点和网格节点的地址是分别存放的


 x1=in_pos(p_gp1,1)


 y1=in_pos(p_gp1,2)


 z1=in_pos(p_gp1,3)


 x2=in_pos(p_gp2,1)


 y2=in_pos(p_gp2,2)


 z2=in_pos(p_gp2,3)


 x3=in_pos(p_gp3,1)


 y3=in_pos(p_gp3,2)


 z3=in_pos(p_gp3,3)


 command


  water table face x1,y1,z1 x2,y2,z2 x3,y3,z3


 endcommand


  p_ie=ie_next(p_ie)


 endloop


 end


 ;删除单元组water_below和组water_above,为导入实际的材料分组做准备


 model null range group water_below


 model null range group water_above


 ;建立实际材料分组部分


 ;导入网格数据,重新分组


 impgrid ww.flac3d


 group soil range group 2 any group 4 any


 group rock range group 1 any group 3 any


 ;执行生成水面的函数water_table


 water_table


 ;删除辅助界面单元


 int 1 dele


 ;彻底删除原先的分组,释放空间


 dele range group water_below


 dele range group water_above


 ;施加边界约束条件


 fix x y z rang y -0.1 0.1


 fix z range x 0 600 z -0.1 0.1


 fix x range x -0.1 0.1 z 0 700


 fix z range x 0 600 z 699.9 700.1


 fix x range x 599.9 600.1 z 0 700


 ;初始化材料密度: 饱和的和非饱和的


 def ini_dens


  p_z = zone_head ;将网格单元指针赋为p_z


  ;循环,并进行判断,如果隶属于组名为“土”的网格单元孔隙水压力不等于0,那么该单元密度为2120,其它单元密度为20206


  loop while p_z # null


  if z_group( p_z)='soil' then


  if z_pp( p_z) # 0.0 then


      z_density( p_z) = 2120


  else


  z_density( p_z) = 2020


  endif


  endif



  if z_group( p_z)='rock' then


  if z_pp( p_z) # 0.0 then


  z_density( p_z) = 3460


  else


  z_density( p_z) = 3360


  endif


  endif


  p_z = z_next( p_z)


  endloop


 end


 ;执行ini_dens函数


 ini_dens


 ;通过弹性求解生成初始应力场


 model elas9 t7 g, l& W M3 s4 i


 pro bulk 1e10 she 1e10 range group soil


 pro bulk 1e10 she 1e10 range group rock


 solve fo 1e3


 ;位移和速度归零


 ini xdisp 0


 ini ydisp 0


 ini zdisp 0


 ini xvel 0


 ini yvel 0


 ini zvel 0


 ;定义材料特性


 ;冰碛土物理力学参数指标


 model mohr


 pro bulk 4.0e8 she 2.4e8 co 2.6e5 fric 28.5 ten 1e4 dil 10 range group soil


 ;强节理化辉长岩物理力学参数指标


 pro bulk 8e8 she 6e8 co 4.60e5 fric 37 ten 4e3 dil 15 range group rock


 set mech ratio 1.0e-6


 solve






5)计算结果分析


下面就是对计算结果进行分析了,呵呵。

计算结果呢,我的习惯是先整体后局部,先三维后二维,即先看整体位移、应力云图,然后切剖面,绘等值线。说实话,我也是第一次做数值分析,也不知道上面的方式是否科学。剖面绘等值线程序来自论坛上前版主dynamax大牛的flac3d to tecplot,具体步骤如下,等命令流计算完毕后,call flac3d to tecplot文件即可,然后在tecplot 软件中切剖面绘等值线,就可以进行分析了。当然用下面的命令:


 plot set plane nor() ori()


 plo cont smin plane


 or plo cont smax plane


 等等也可以得到某些剖面的位移或主应力云图。
