DxfToAnsys下载指南

在进行岩土方面的数值模拟时，一般采用FLAC3D软件进行计算分析。对于复杂的模型建立，FLAC3d很难做到，因此，需要应用其他软件进行辅助建模(cad-ansys-flac)。具体的步骤如下所示：

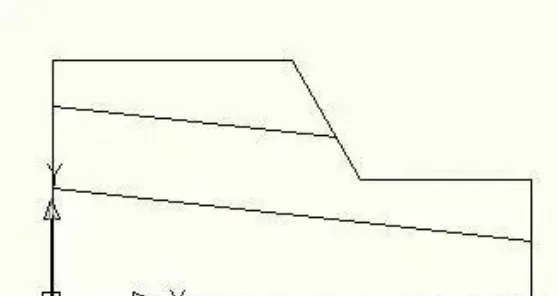

1、在cad里进行画出模型的平面图：

2、cad导入ansys软件时有两种方法：

1)借用软件dxftoansys，在cad里面将文件另存为XXX.dxf

用dxftoansys软件打开XXX.dxf，选择折线的形式。确定后会出现一些命令流，复制这些命令流，粘贴到ansys命令流框里。之后ansys会显示图形出来。ansys显示的所有的线，将线画成面即可进行网格的划分。

2)不借用软件dxftoansys，在cad里将图形建立成面域，将图形输出，输出的后缀名为XXX.sat。打开ansys软件，点击file>import>.sat。即可打开XXX.sat,是个面的模型，点击前视图，后面进行网格划分。

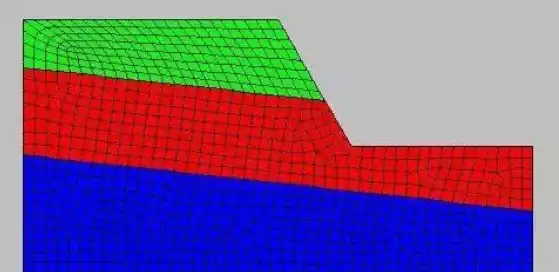

3、ansys进行网格划分

再进行网格划分时候，首先要定义模型属性点击preferences>点击structure，展开preprocessor>element type>add/edit/delete>add 输入plane42点击apply输入solid45点击close。

定义材料属性点击material props 选择material models 展开structural点击linear>elastic> isotropic 输入各个分层的材料属性 ex为弹性模量 prxy为泊松比 density密度点击material>new model 重复上述操作更改材料属性(合并nummrg，all)网格划分点击meshing>mesh Tool>element attributes>set更改材料的组号>点击smartsize>将下面的数值变小点>点击mesh>选择要划分的面重复上述操作。(如出现三角形的网格要可能重新划分，若出现网格节点不对应则要进行可以试一试划分中间的层与层之间的线，再进行网格划分)

4、将面拉伸为体 modeling>operate>extrude>element ext options>选择solid45>material number

>from areas> val1 1、val2 1>展开areas选择by xyz offset>输入 0 0 n>选择拉伸的面

选择软件 ansystoflac 改变坐标输入csys，4>wprota，0，-90,0>点击file>read input from>选择command>回车生成两个文件在D盘>将其复制到ansystoflac文件双击.exe文件得出的一个文件.flac3d的后罪名文件>打开flac3d软件>点击file>import grid>选择.flac3d 的文件

命名group base range group 1

group middle range group 2

group top range group 3

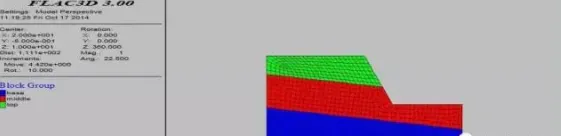

显示plot block group 保存 save 1.sav

到此为止全部的建模完成之后进行flac3d的计算。
