基于ANSYS的直流单芯海缆热场仿真分析

1 序言

随着海洋经济的蓬勃发展,海底交联聚乙烯(XLPE)电缆得到了广大的推崇。海底电缆运行中导体温度的准确测量涉及到输电线路的安全可靠、经济合理运行及海缆的寿命等问题。除此之外,随着国际化商业合作的项目越来越多,许多在电缆在国外海域进行工程敷设时,尤其是在与众多发达国家合作中,他们格外重视海缆正常运行时的发热对海洋生物及环境的影响。所以,分析海缆及周围环境的热场分布,一方面,不仅可以避免导体温度过高导致绝缘材料寿命缩短,还可以防止导体运行温度过低带来的载流量低效利用;另一方面,对国际海洋保护更是必不可少的重要组成部分,是海底电缆工程发展的必然趋势。

注:本人对于ANSYS热场分析目前处于入门阶段,所分析的过程和结果不一定完全正确,如有错误之处,敬请各位前辈指点!



2 模型参数

本次我针对一款400kV 1600mm^2的单芯海缆,材料及结构从里到外分别是阻水导体、绕包导体屏蔽、挤包导体屏蔽、XLPE绝缘、绝缘屏蔽、半导电阻水层、铅套、内护层、内衬层、光缆及填充层、绑扎层、铠装层、外被层。

海缆的敷设条件为,埋深3m,极间距20m。

海缆的实际模型如图一,加上土壤之后的实际建模如图二。

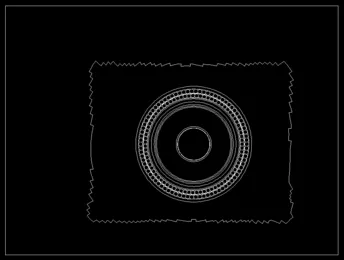

图一 电缆实际模型



基于ANSYS的直流单芯海缆热场分析的图2

图二 整体实际建模

土壤:30m*8m,极间距20m,埋深3m

边界条件:根据电缆的电压等级和计算得到的载流量,给电缆施加的生热率为Q=14500W/m^3,上层海床温度为25℃,下层土壤温度为20℃,海缆两边的土壤长5m,因此设置左右土壤热流为0。



3 分析结果

海缆在正常运行情况下,电缆导体的温度最高为70.5℃。根据工程实际,电缆在正常运行时导体温度在70℃左右,因此,此时电缆设计符合要求。

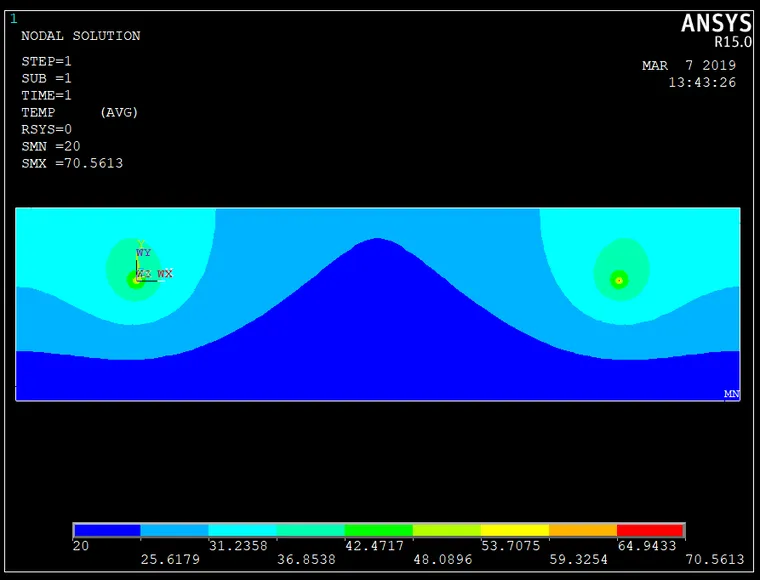

图三  整体温度云图

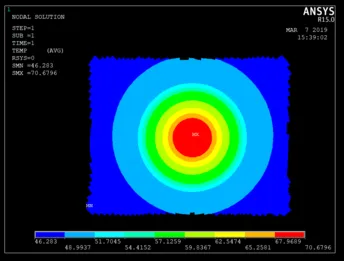

图四 一极电缆的温度云图
