创建非关联网格焊点:connectors与spot面板详解

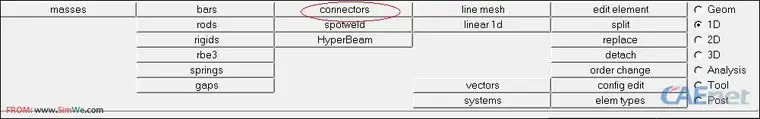

基本概念:connetor在hm中是几何(对应于create),不能导入到其他求解器中,它包括需要连接的单元的信息。通过realize面板,生成连接单元将单元连接起来。

它的有点有很多,最主要的有两点:

1、便于批处理有大量的焊点的模型;

2、所创建的连接单元与网格不关联,便于修改模型。

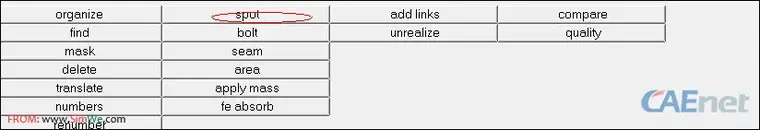

1Spot是既创建connector(绿色)又同时生成连接单元,create只创建connector(黄色) realize选择黄色的connectors生成连接单元,同时connectors变成绿色。

2location:选择所要创建connectors的位置,可以是nodes或者point(只生成一个连接单单元,电焊);nodelist或者line(生成一排连接单元,缝焊,缝焊一般是用potweld 面板创建)

3connect what:点击comps在弹出窗口中再点击comps,点击选择ALL,然后选择select。至此就已经选好了connector的位置和connector所要连接的单元,这是批量创建焊点的最主要的技巧所在!


4elems表示表示先划分网格再创建焊点,一般都是如此。


5num layers:选择是两层焊还是三层焊,两侧焊可以连接两层网格,三层焊连接三层 网格,这些网格可以是处于同一个compont里面。


6tolerance:表示上面location指定的位置周围搜索的半径范围,搜索location附近最近 的两层或者三层网格,如果再location附近tolerance范围内找不到指定层数的网格,的 realize connector失败,connector显示为红色。大小根据你需要连接层之间的距离而定, 保证location再网格层的中间的前提下,可以设置大一点


7type:现在连接单元的类型,一般abaqusfastenernastran或者optistruct可以选择 Cweld(GA-GB ELEMENT)
8diameter:指定焊点有多粗。









[url=]汽车白车身钣金件一般用壳体模拟,白车身中包含上千个焊点。如果采用手动使用rbe2单元连接,工作量巨大,而且不便于修改模型。使用connector批量创建焊点,半小时内做好白车身的上千个焊点成为可能。而且可以根据不同的分析类型改变焊点单元的类型。而且焊点单元不依赖于壳单元,便于修改模型。


一般来说,焊点有两层焊和三层焊两种,在数模中两层焊用圆点表示,三层焊用方点表示。批量处理焊点时,可以把所有的圆点组织到一个compent中,把所有的方块组织到另外一个compent中。


在创建connector时,location位置应该选择在圆点或者方块的中心位置。下面说明如何在圆点和方块的中心位置产生node。

圆点:1、只显示圆点的compent;2、F8 选择 at point子选项,选中所有的圆点上的point,点击create;3、1D面板中点击mass,在第二步所创建的node上创建mass单元;4、shift+F2删除所有的node;4、shift+F3,设置tolerance稍大于圆点的直径选择equiv at mid point ,点击equivilance,使所有的mass单元合并到圆点的中心;5、F10,duplicates,save failed,return,F2,elem,retieve,delete entity(删除重复单元的过程);6、shift+F2,选择所有的mass,点击add(产出了在圆点中心的node);7、删除mass单元。


方块:1、方块的表面生成六个四面体;2、使用shift+F3;3、shift+F2创建四个节点;4、删除面单元;5、在节点上生成mass单元;6、shift+F3(关键所在,仔细想想 );7、删除重复的mass;8、在mass上生成一个处于方块中间的用于表示location的node;9、删除mass。


传几个焊点,有兴趣的朋友可以试试。


weld.rar这个文件是用来定义生成的连接单元类型的,比如

CFG abaqus 4 acm (equivalenced-(T1+T2)/2)


  *filter spot


  *style acm 1


  *head


  rbe3 1 0


  *body 0


hex8 1 1


*post prop_abaqus_acm.tcl


表示在abq面板下当选择焊点类型为acm(equivalenced-(T1+T2)/2)是,连接单元是由一个六面体网格和rbe3单元(abq中DCOUP3D对应,abq/CAE不支持)组成。

一般情况这个文件使用HM默认的就可以了。

这个文件可以在安装目录下的hm/bin文件夹中找到。
