原创教程:建立Abaqus与VS、IVF关联的详细步骤

如题,这也曾是让我奔溃万分的问题(流眼泪)。我将在这篇教程里详细叙述步骤和方法。

我以自己的台式机(64位win7)上ABAQUS6.14集成VS2013和IVF2013,以及笔记本(32位win7)上ABAQUS6.11集成VS2013和IVF2013,作为例子,并将我最近成功案例的截图分享出来,希望对大家有所帮助。


ABAQUS的二次开发子程序接口(user subroutine),可用于开发用户自定义单元 UEL/VUEL、用户自定义材料 UMAT/VUMAT 以满足研究需要。安装ABAQUS、VS、IVF之后,还需要手动建立软件之间的关联,才能保证子程序能够被调用、计算正常进行,继而快乐地开展研究工作。

请注意:虽然按下述我的步骤可以保证90%的关联成功率,但大家的电脑配置环境各不相同,有可能会出现大家预想不到的问题


一、准备事项

原料:ABAQUS6.14、Microsoft Visual Studio 12.0(以下简称VS)、Intel Parallel Studio XE 2013(以下简称IVF)。我的配置:台式机(64位win7)上ABAQUS6.14集成VS2013和IVF2013,以及笔记本(32位win7)上ABAQUS6.11集成VS2013和IVF2013。

请注意安装次序:先安装ABAQUS,其次VS,最后IVF。然后开始手工建立ABAQUS与VS、IVF的关联,这是本文的重点。

由于网上相关参考丰富,这里就再不叙述ABAQUS、VS和IVF的安装过程了。另外,安装各软件前大家注意一下各软件的版本号是否兼容,可参考下图。


只要正常安装,安装VS之后,再安装IVF,二者是会自动关联的,不需做手动干预。




二、建立关联的步骤

【原创教程】手把手帮您建立ABAQUS与VS、IVF之间的关联的图3

下面请让我为大家揭开“建立ABAQUS与VS、IVF的关联”神秘的面纱^^ 只需两步即可!

第(1)步,如下方两图所示,分布找到图1的vcvarsall.bat的文件地址(VS),以及图2所示快捷方式的目标信息(VIF)。需要将二者地址信息均拷贝到txt上,等待第(2)步对ABAQUS bat文件的操作。

03.png拷贝1


拷贝2

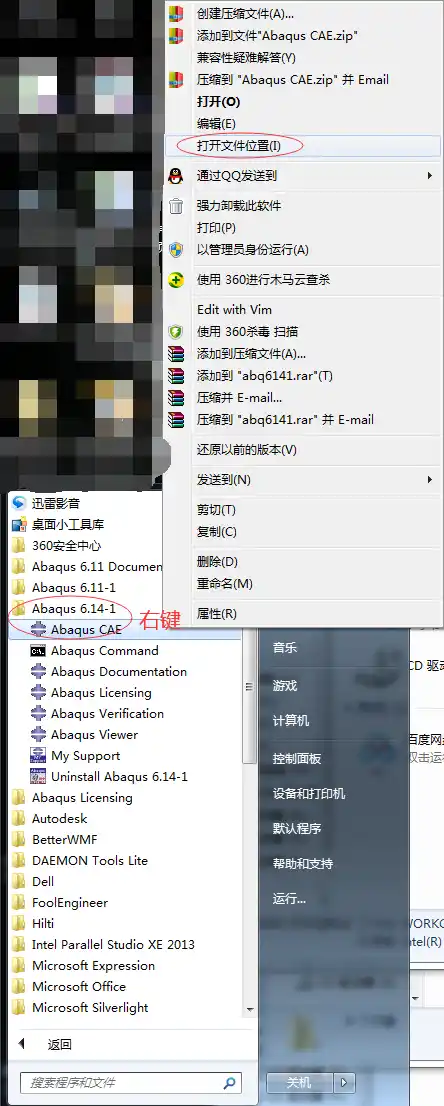

第(2)步,如下图所示,在“打开文件位置”找到、修改abaq6141.bat这个文件的内容,将第(1)步拷贝出来的那两行粘贴到bat文件里,并进行修改
注意:也可直接打开文件夹 SIMULIA\Abaqus\Commands 来找abaq6141.bat ,对这个文件的修改是很关键的,决定了关联是否成功。

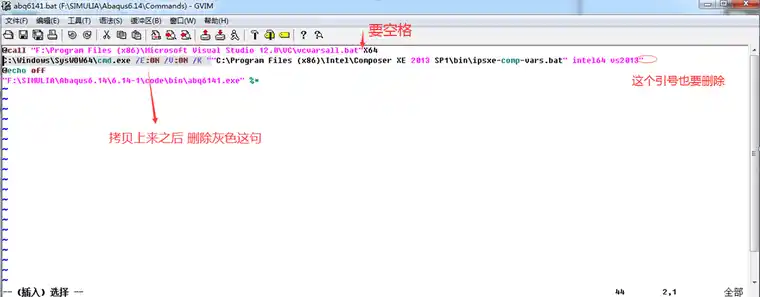

对bat文件的修改过程下图所示。灰色语句删除之后需替换为@call。


上图所示,是在我的台式机(64位win7)上ABAQUS6.14集成VS2013和IVF2013的操作修改abaq6141.bat中所得文件第一行、第二行的最后模样是:

@call "F:\Program Files (x86)\Microsoft Visual Studio 12.0\VC\vcvarsall.bat" X64

@call "C:\Program Files (x86)\Intel\Composer XE 2013 SP1\bin\ipsxe-comp-vars.bat" intel64 vs2013

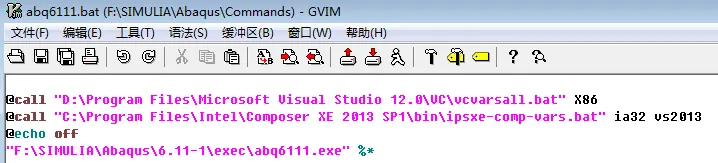

对于在我的hp笔记本(32位win7)上ABAQUS6.11集成VS2013和IVF2013操作时,采用上述相同步骤,修改所得bat文件内容如下图所示。

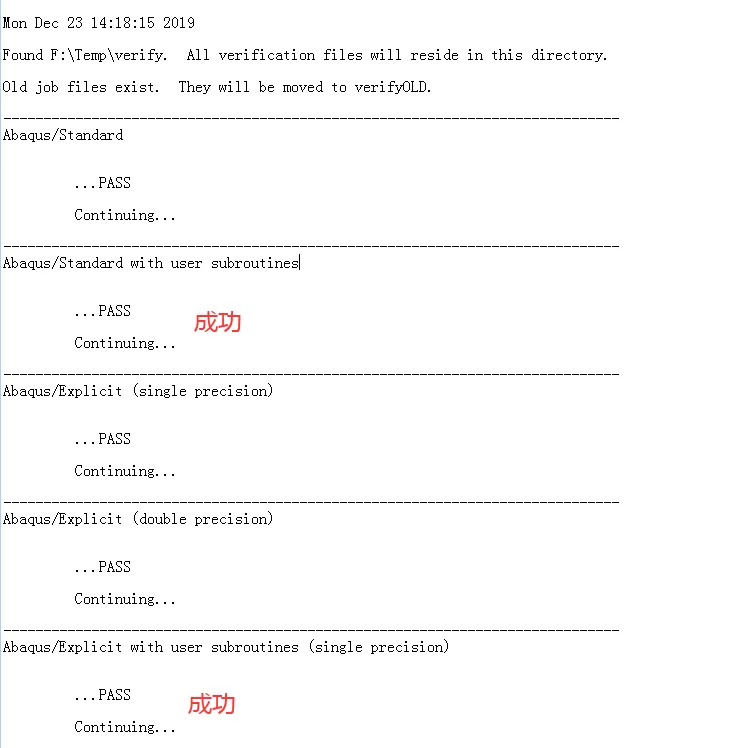

三、验证集成是否成功


【原创教程】手把手帮您建立ABAQUS与VS、IVF之间的关联的图11


搞定!【原创教程】手把手帮您建立ABAQUS与VS、IVF之间的关联的图14

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
