FSI案例研究与分析

abaqus能做FSI,但是现在阶段看起来还是个摆设,没有具体多大的使用性,流体计算超慢(即使是层流的)。

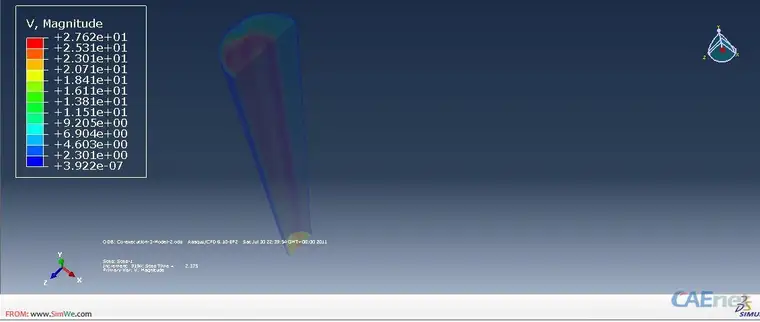

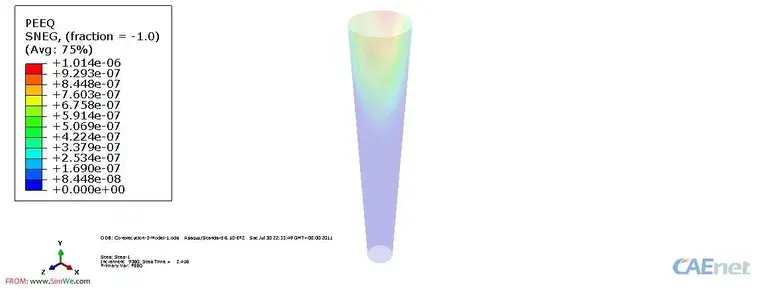

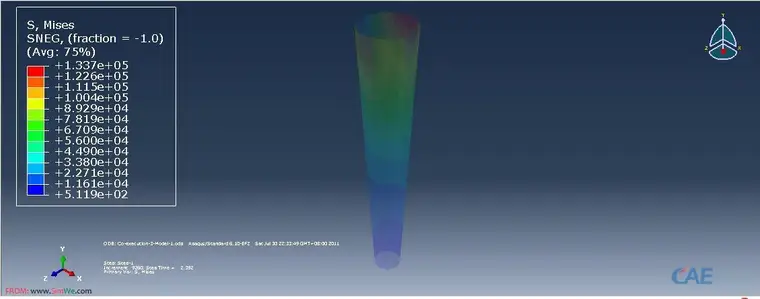

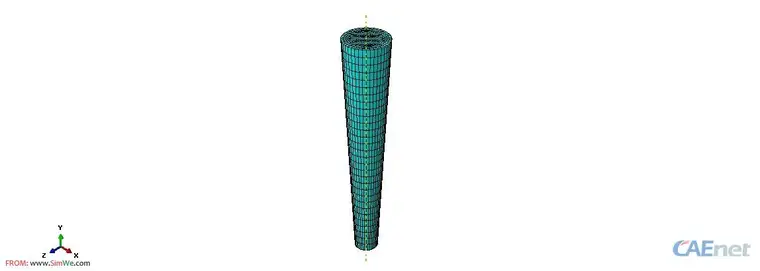

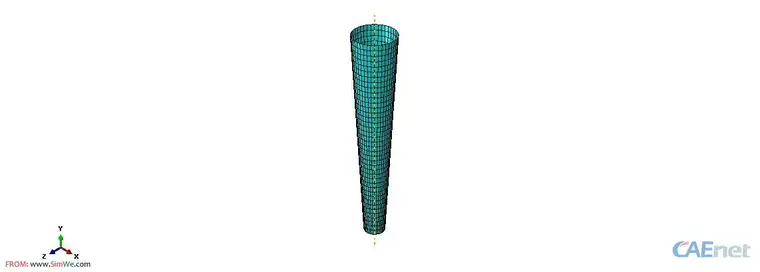

算例是一个套管内部流体流过的例子,参数是假设的,套管具有塑性塑性,并在技术中引发,为的就是考察以下abaqus现阶段的FSI能否计算带solid的塑性特性,虽然能够计算,但是问题也很多,比如套管要是发生大变形的时候,中间流体部分会与外管发生脱离,这个位置计算是不准确的,而且后期可能导致整个模型的解决不可用。

同时计算如果采用湍流模型,依靠我的一天台8cpu的服务器跑完这个计算(计算时常为5m),可能要2-3天,所以现在阶段abaqus的FSI计算只能说停留在最原始的初步位置,与 Fluent差距太大。


最为推荐的流固耦合数值计算方式还是fluent+mpcci+abaqus。


为了方便一些想要做FSI的人,整个模型在CAE下完成。并上传了CAE
