A N S A-TOSCA环境下的形状优化
对比Tosca GUI,ANSA-TOSCA环境中的几何信息帮助用户定义优化任务,例如交互式组选择定义和其他操作。ANSA-TOSCA环境中进行优化其流程为:使用Tosca ansa环境启动,并在Tosca ansa环境中使用初始有限元模型和定义优化任务。优化结果创建后处理模型或者验证模型。处理后的优化结果可以保存为适当的CAD格式。
本文为大家简单介绍在ANSA-TOSCA环境下,进行SHAPE优化的算例。以便大家了解ANSA-TOSCA环境的优点。
在确认安装无误的情况下,启动ansa_tosca64.bat。接下来就是形状优化(shape),整体的流程与使用TOSCA-GUI是基本相同的。

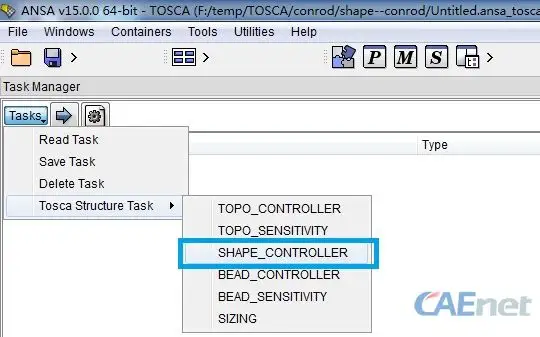

第二步:定义优化类型和求解器。
第三步:加载模型文件,可以在此点击右键,进行文件类型的编辑,图中选择的是ABAQUS求解器。

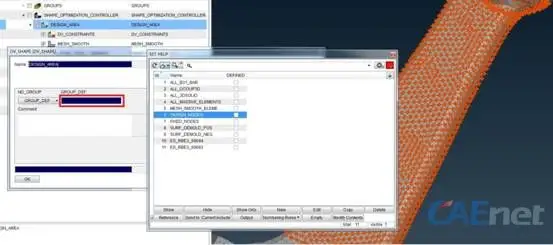

第四步:定义设计区域,指定对那些node、element进行优化。此处运用了交互式组选择定义。

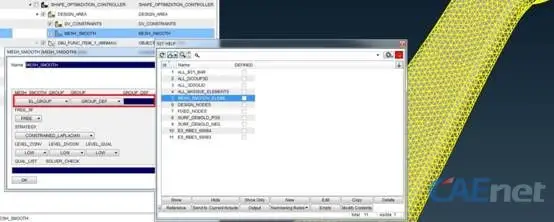

第五步:定义平滑区域,指定需要平滑处理的单元。同第四步ANSA-TOSCA特有功能。
第六步:定义约束

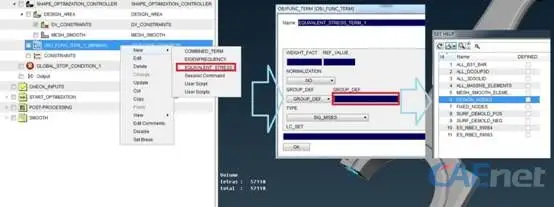

第七步:定义目标函数

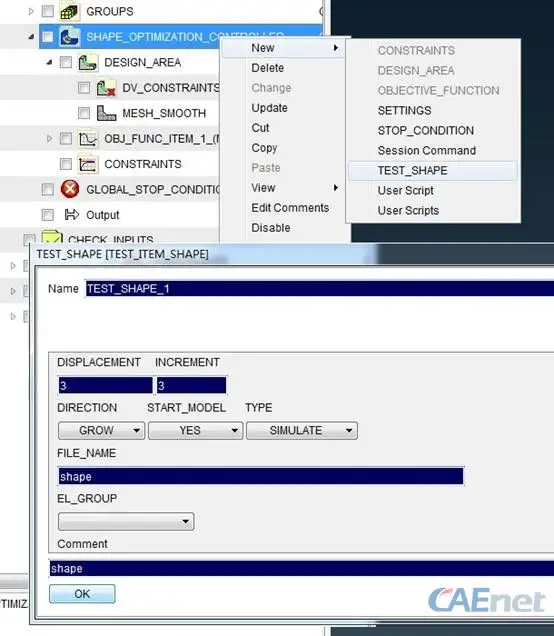

第八步:定义优化任务
从上面可以看到,ANSA-TOSCA环境下模型导入、可视化、交互式操作、优化设置等比起TOSCA-GUI要清楚的多,而且更加快捷。
