ANSA高级Morphing技术：Morph Constraints应用

今天就比较简单的介绍个案例。虽然在ABAQUS_CAE里有傻瓜式的求解设置流程，但是我觉得ANSA这种卡片类型的设置更有助于我们去理解abaqus求解器的一些算法和原理。突然高端起来了有没有。

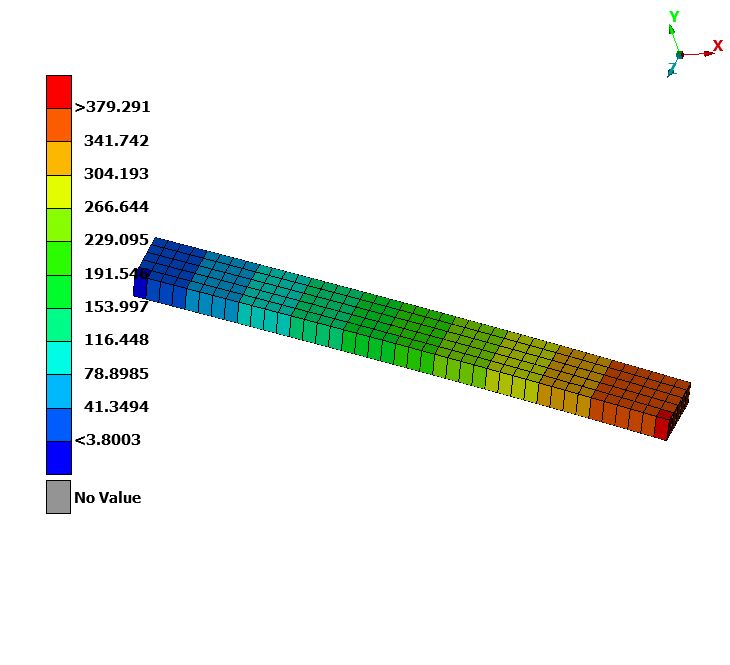

这是一个弹片，一端固定，另一端加一个强制位移。废话不多说，下面让我们看看如何设置和求解

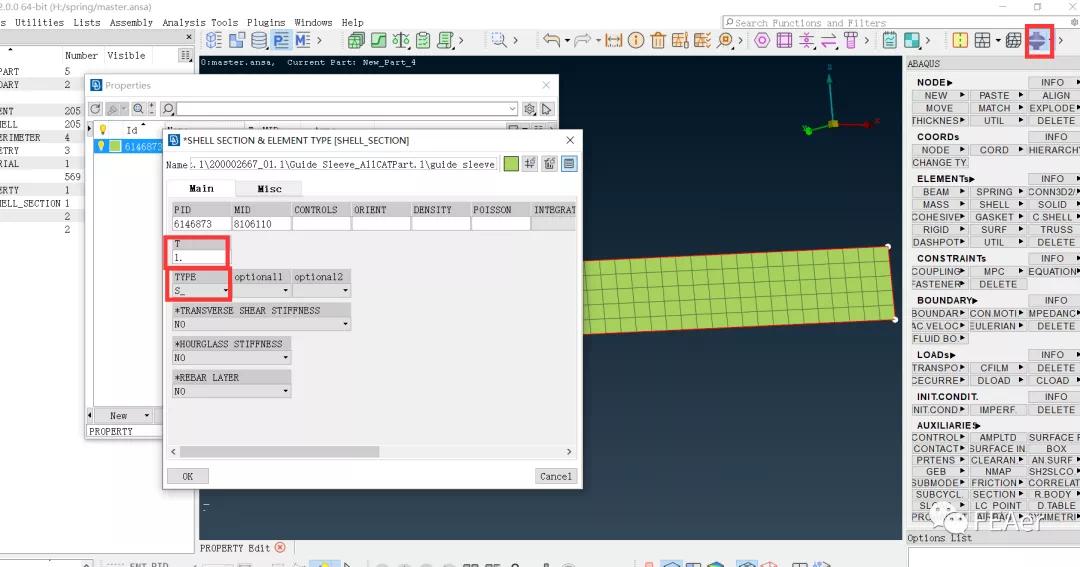

首先我们当然要把右上角的求解器类型设置为abaqus啦，弹片单元的厚度为1mm,单元类型为s也就是shell单元，这都是软件自动默认的。

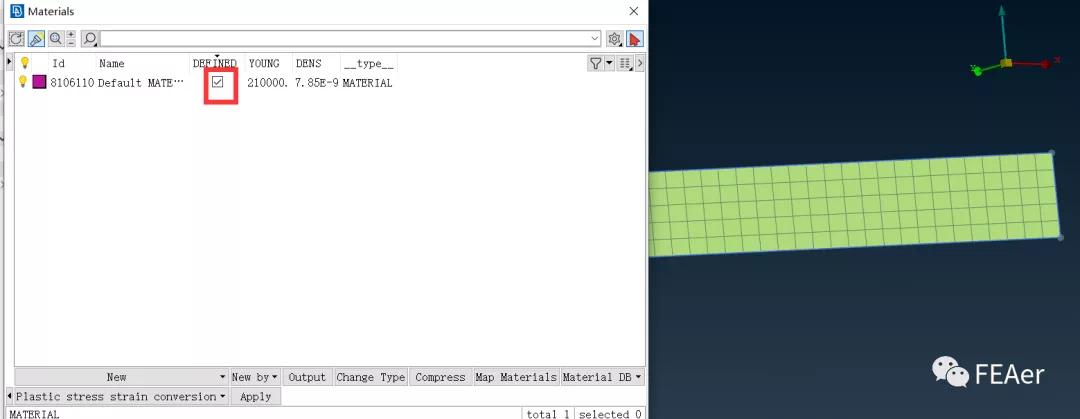

材料就用他默认的低碳钢把，这里注意要把defined勾上。下面开始设置边界条件

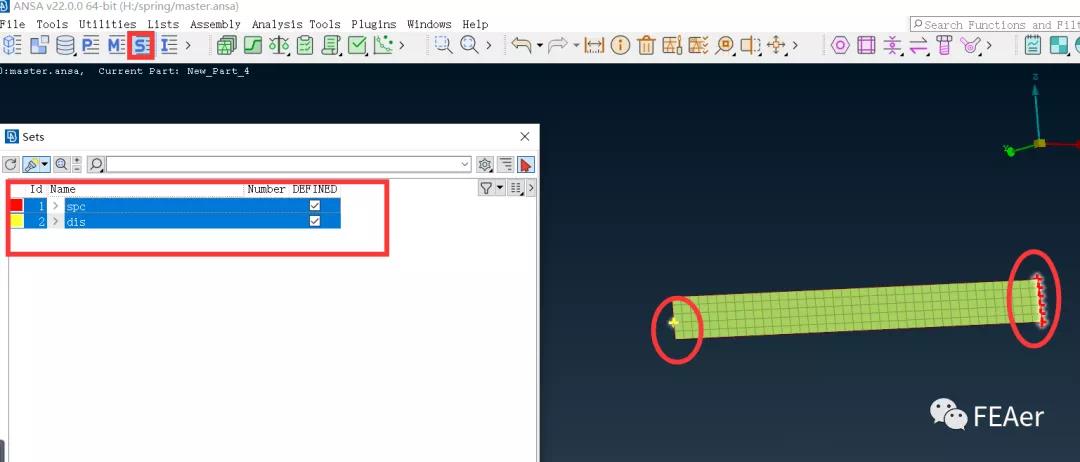

首先我们先建立两个set，一个用来加约束，一个用来加强制位移。

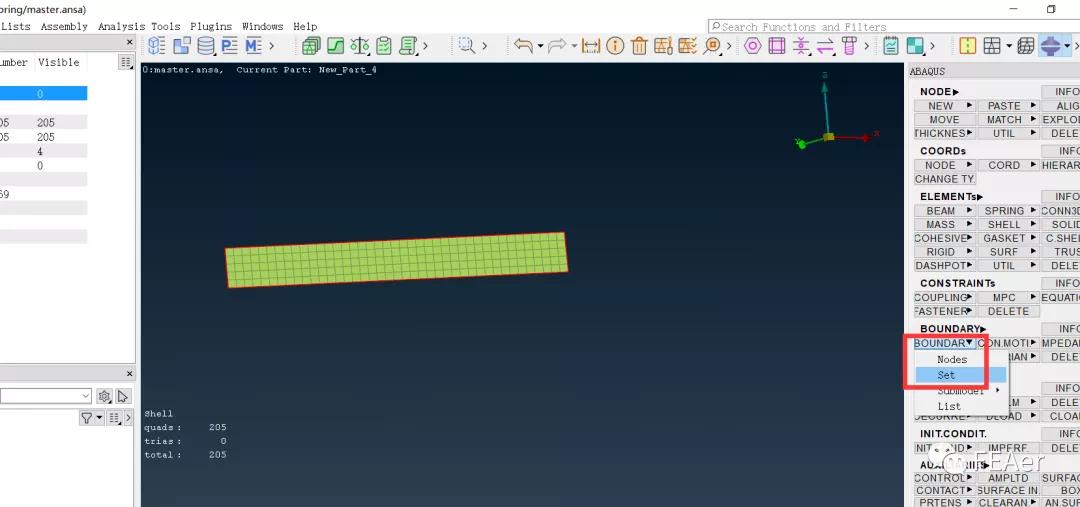

选择boundary_set

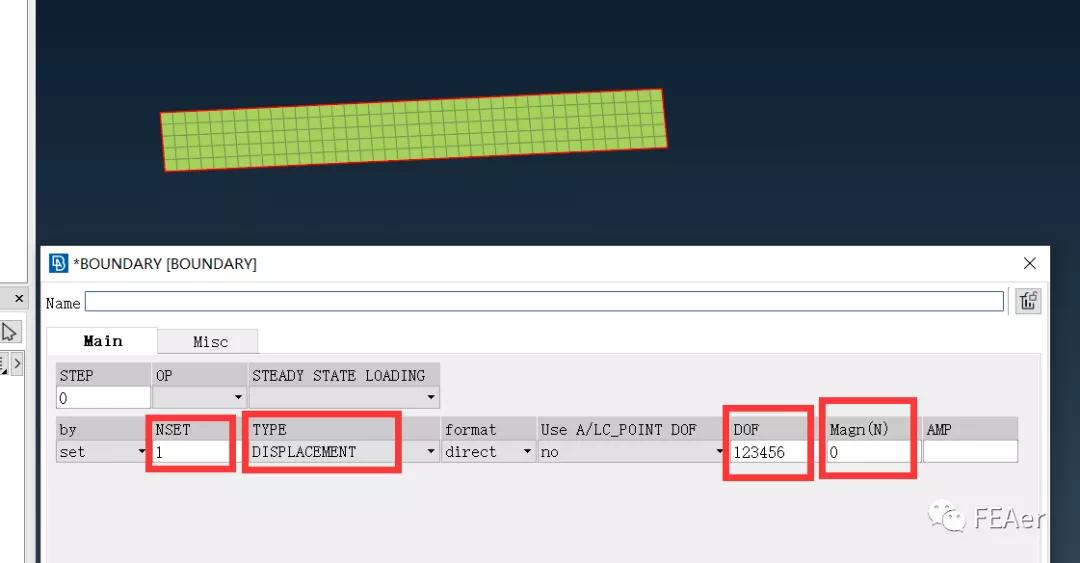

NSET选择刚刚创建的约束的节点set，类型选择位移，DOF选择123456，约束它六个方向的自由度，magn=0，表示它的位移为0，这样就把弹片的一端完全固定住了。

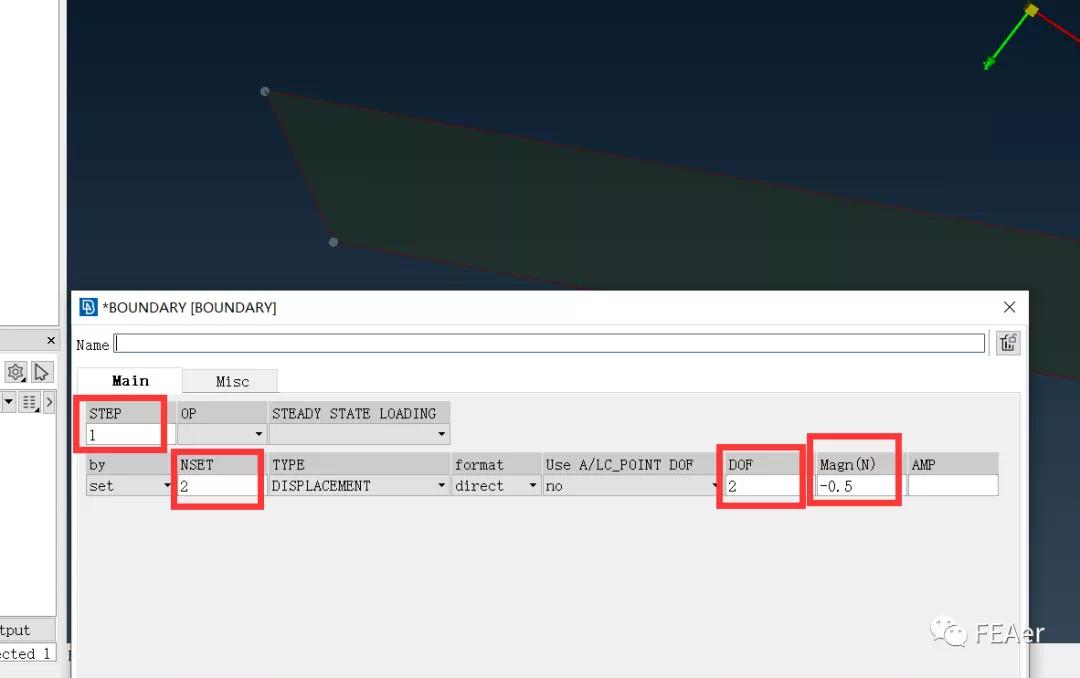

和上面一样的方法，选择boundary_set，现在建立弹片另一端的强制位移。NSET选择刚刚创建的强制位移的节点的set，因为我们要弹片的另一端在y的负方向强制位移为0.5mm所以，我们这个DOF设置2，magn设置-0.5，注意这里的STEP，分析步我们要设置1，软件会自动给我们创建一个分析步。点击ok。

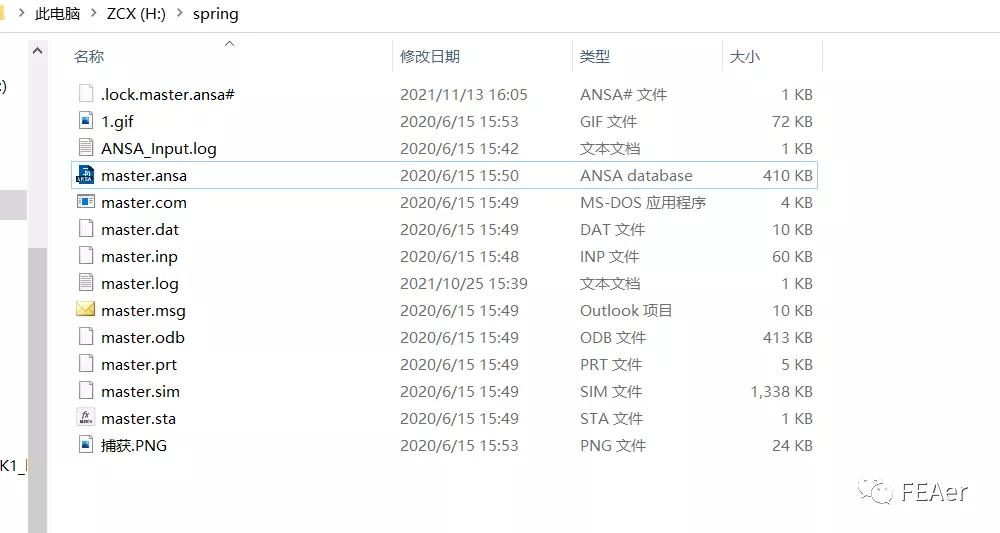

可以看到这里，ANSA已经帮我们创建了一个分析类型为静力学的分析步了。现在我们就把它作为inp文件导出。下面讲讲怎么提交计算，我觉得打开abaqus_CAE软件，点击job提交太麻烦了，还不如写批处理文件提交计算来的快。前提是你要把abaqus添加到环境变量里。下面介绍下这两种提交计算的方法

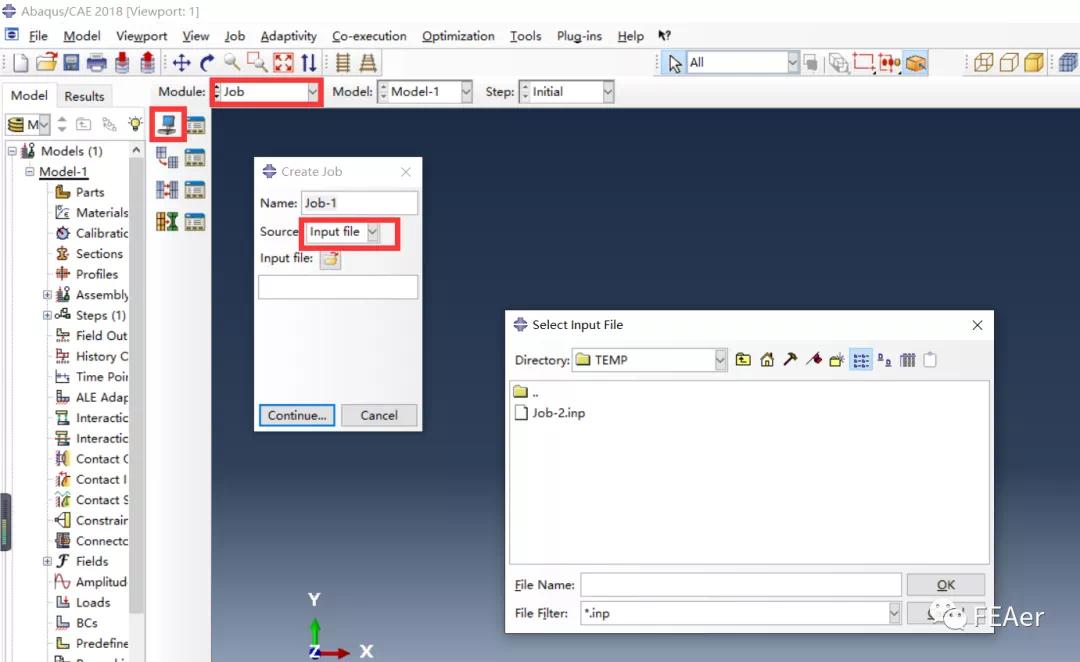

这种在软件里提交计算也不是不行，主要是软件打开时间太久，还要选择文件路径，麻烦的要死。

写批处理脚本提交，我们要在计算文件目录下，按住shift键加鼠标右键，在弹出的框中选择“在此处打开powershell窗口

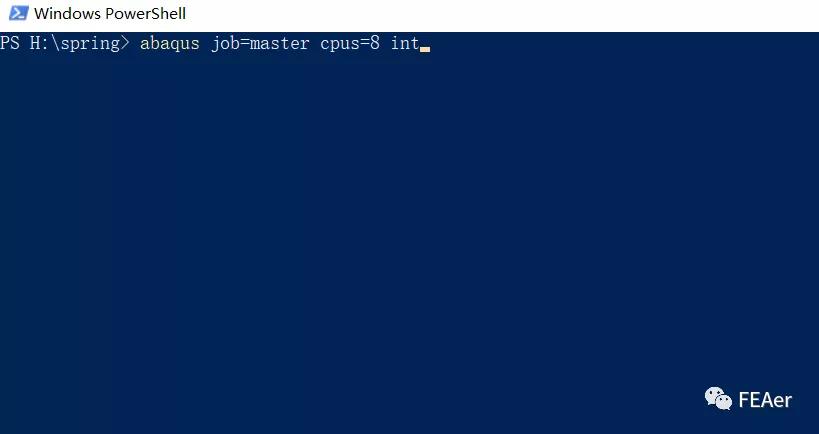

在这里写上job的名字和计算用的核数，回车就可以提交计算了。
