ANSA+ABAQUS:Gap单元的高级应用实践

Gap单元是ABAQUS中的一种连接单元,是一种创建接触的单元。可以帮我们简化模型,提高模型计算的收敛性。


下面看看怎么使用把这是两块间距2mm,厚1mm的铁板。



在两块板的一端的六个自由度固定住。另一端施加约束。材料和单元属性全部使用默认即可。


老规矩,把这些要约束的点建立一个set,然后用boundary约束它六个自由度。

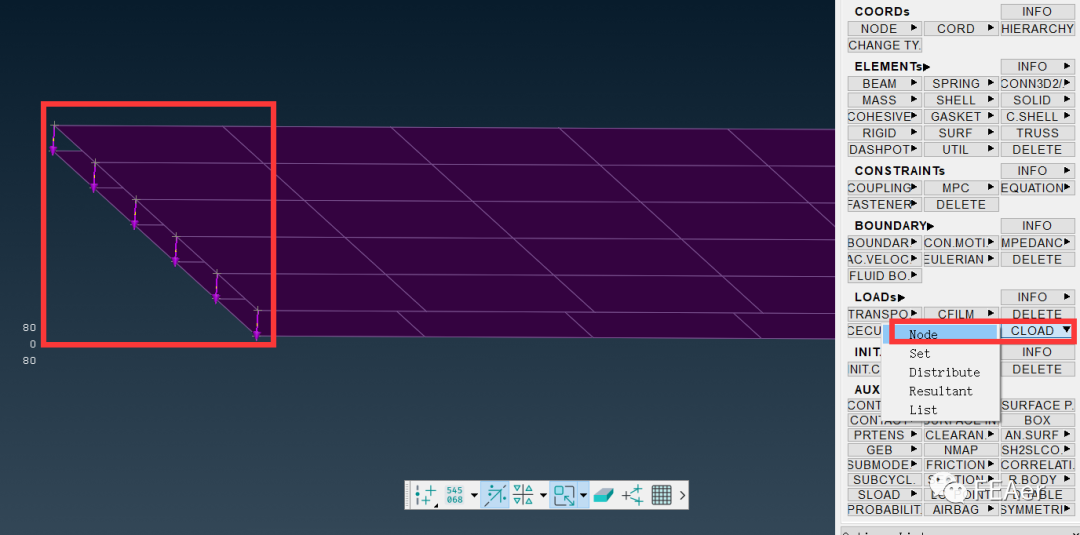

在上一块板的另一端,每个节点上施加集中载荷,每个点施加Z方向10N的力。让上一块板和下一块板接触。但是这两块板之间存在2mm的间隙,为了让这两块板一开始就接触上,这里我们使用GAP单元来做接触。

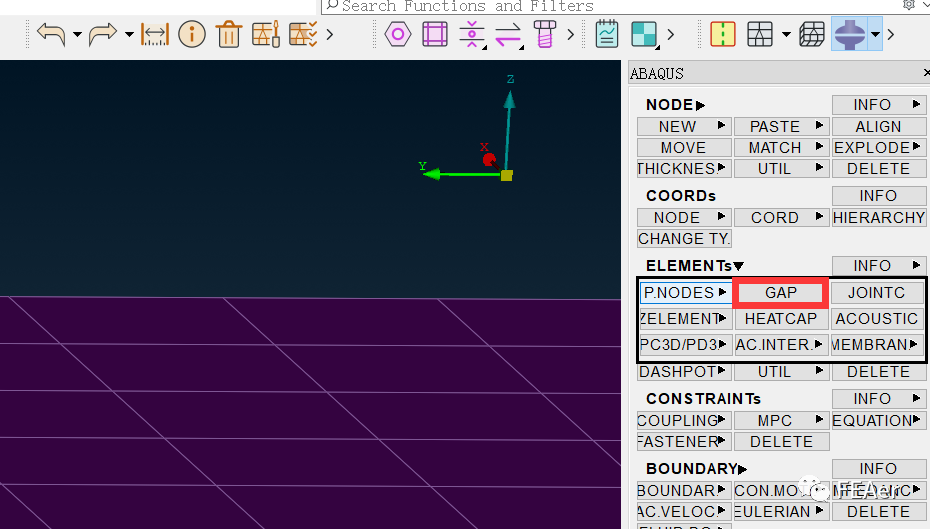

点击GAP


依次选择这三个点,第三个点来确定方向。


新建一个GAP的属性,因为两块板的间隙是2mm,所以d输入2,C1,C2,C3输入0,说明GAP单元的方向和节点连接方向一致。


这样我们的GAP单元就创建完成了。
