刹车盘热应力分析技术详解

一、前处理


1、模型介绍

刹车盘模型主要包括制动盘和制动钳,本例中的模型全部采用六面体网格划分,网格划分方法可以参考本公众号之前的一篇文件《基于ANSA的六面体网格划分技巧》。有限元模型如下图所示:




2、创建Rigid body

通过创建Rigid body来控制刹车盘的转动,在ANSA中创建步骤如下:ABAQUS控制面板>AUXILIARIES>R.BODY,结果如下图所示:



3、制动盘材料参数设置

制动盘材料参数设置项主要包括:密度、热膨胀系数、弹性模量、泊松比、比热容、热传导系数。



4、制动钳材料参数设置

制动钳材料参数设置项主要包括:密度、热膨胀系数和温度关系、弹性模量以及泊松比和温度关系、比热容、热传导系数。




二、求解设置


1、分析步设置

分析步类型选择显示动力学,Step-1设置时间为0.001,Step-2设置时间为0.01,Step-1用于压力计算,Step-2用于摩擦生热计算。


2、接触属性设置

接触属性设置项主要包括:Tangential Behavior、Normal Behavior、Thermal Conductance、Heat Generation。


3、接触对设置

接触类型选择Surface-to-Surface,接触属性选择上一步创建的。


4、载荷施加

对制动钳施加压力,使其和制动盘紧密贴合。


5、约束施加

制动盘约束Z向,制动钳约束X、Y向,旋转中心施加弧度值。


6、初始温度场设置

初始温度场主要用于设置工作环境温度值大小。




三、计算结果


1、位移云图如下图所示:

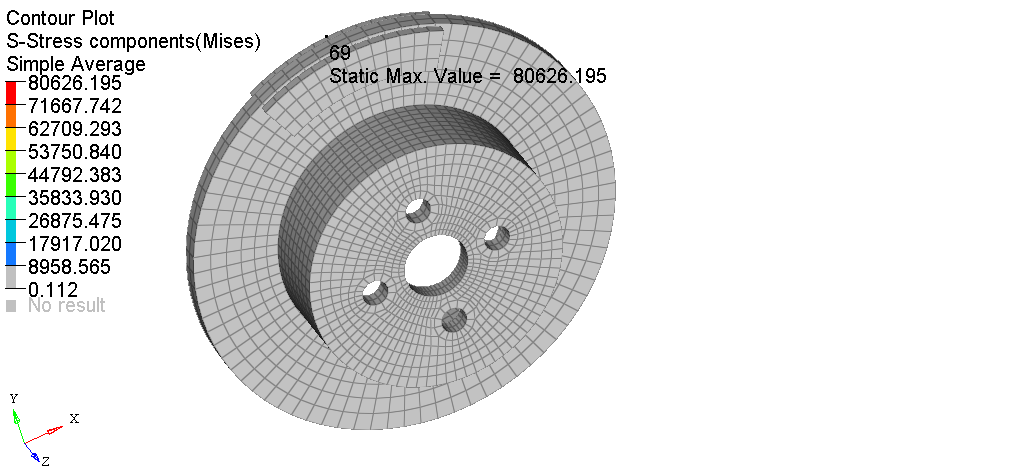

2、应力云图如下图所示:



3、温度云图如下图所示:

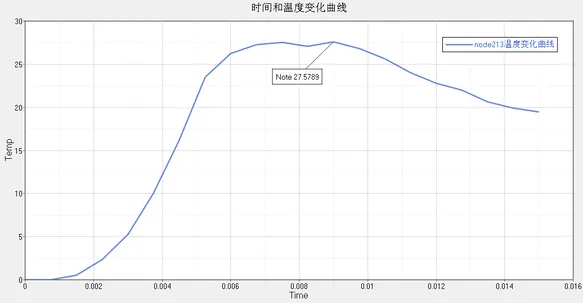

4、某个节点的时间和温度变化曲线如下图所示:
