HyperMesh全面使用手册

Hypermesh软件是美国Altair公司的产品,是世界领先的、功能强大的CAE应用软件包,也是一个创新、开放的企业级CAE平台,它集成了设计与分析所需的各种工具,具有无与伦比的性能以及高度的开放性、灵活性和友好的用户界面。

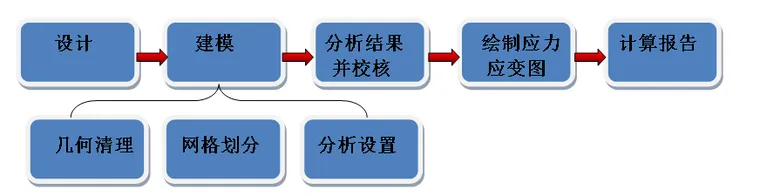

FEA流程图


Step1:CAD模型的导入与修复




文件导入

文件的导入有很多种方式,常用的是导入parasolid形式,即x_t文件。因为这种文件不容易出现缝隙、重叠、边界错误等缺陷,减轻了几何清理的工作量。

FileimportGeometryparasolid**.x_t

(导入的模型如果是组件,最好直接将组件导入,在HM中组装比较麻烦。)

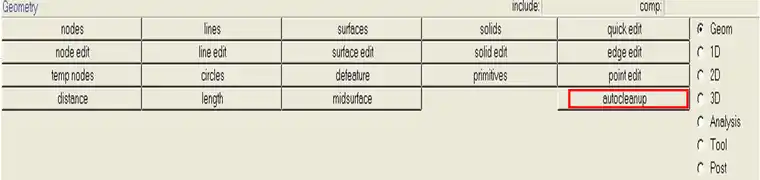

几何清理

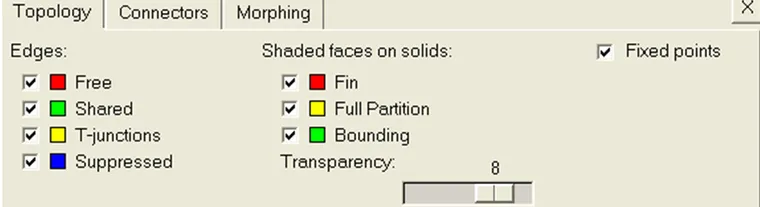

线条为红色是自由边,表示相邻曲面没有相互连接,或者相邻曲面间有空隙。线条为黄色为T形连接边,表示曲面的边界被三个或三个以上的曲面所共享,如果不是,说明模型存在重复曲面。



修补方法:

1)缝补破面。Geom页面选择surfaces面板,点击左上方Spline/Filler选项,不选Keep Tangency选项。对象设置为lines,激活Auto Create(Free Edges only)选项,点击破损平面的一条边。

2)删除所有重复面。在Geometry菜单中点击Defeature→DuplicatesSurfacesDisplayed。在Cleanup Tol中输入0.01,点击findDelete



Step2:几何模型的简化

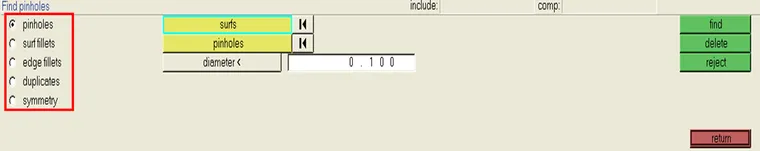

简化几何模型是指为了使零件几何形状更简单而去掉一些细节。根据分析问题的需要,比如考虑零件在总装配中的重要程度、几何特征与分析问题的着重点的相关程度、几何特征尺寸与平均网格尺寸的对比等因素,模型的某些几何细节(如一些小孔或倒角)可以忽略。删除对于分析没有必要的模型细节,有助于改善网格质量,分析也会进行得更有效率。进入页面GeometryDefeature




Step3:网格划分


四面体网格的划分

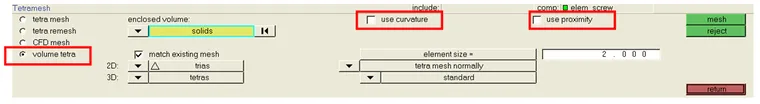

划分方法:1.volume Tetra mesher 对几何体直接进行四面体网格划分。即使对于很复杂的几何实体,这种方法也能很快且很容易地创建高质量的网格。3Dtetrameshvolume tetra


Use Curvature选项能在曲面曲率较大的区域创建更多的单元,因此像倒角这样的曲率区域会出现更多更细小的单元。(细化)



Hypermesh

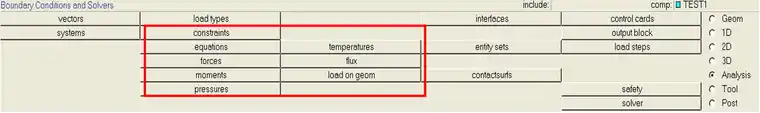

Hypermesh与ABAQUS接口问题     Hypermesh划分好网格以后通过inp文件输入到ABAQUS中计算,网格和接触属性都能比较好的识别,因为载荷步的接口一般会出现问题,在这里着重讲一下载荷以及载荷步的定义。

hypermesh使用指南的图6hypermesh使用指南的图7
