月壤采集系统:辐条变形装置的工程实践

今天来看一下辐条变形装置的实际应用-捡球器(被动变形)和月壤样本采集系统(主动变形)。

ezgif.com-video-to-gif (2).gif



01.捡球器


捡球中...

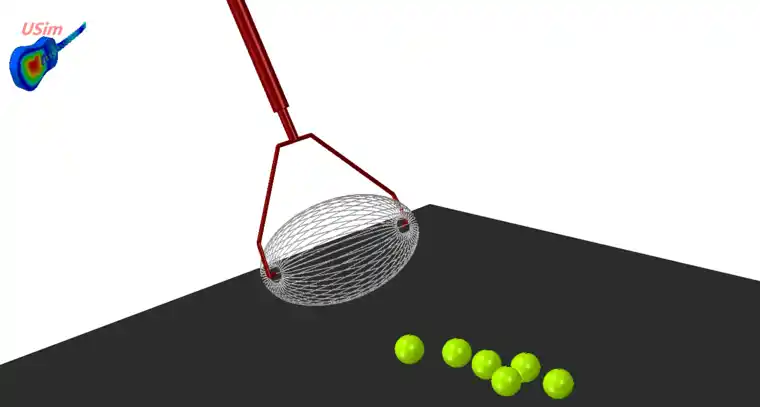

捡球器Abaqus分析模型

捡球器Abaqus模型的主要部分是沿圆周均布的40根辐条,辐条材料为钢,模拟采用线弹性材料本构,单元类型选用beam;辐条可整体绕中心轴转动,接触到地面、网球时会发生弹性变形。

边界条件设置捡球器手柄的下压、前推、上提过程。


捡球中...


看一下捡球器是如何把球吃进去的:




辐条“搭”到网球上


辐条的弹性变形

汽车轮胎花纹的横纹缝隙里经常会卡到一些比缝隙大的石子,这个过程某种程度上和上面捡球器的力学过程是类似的。




02.月壤样本采集系统

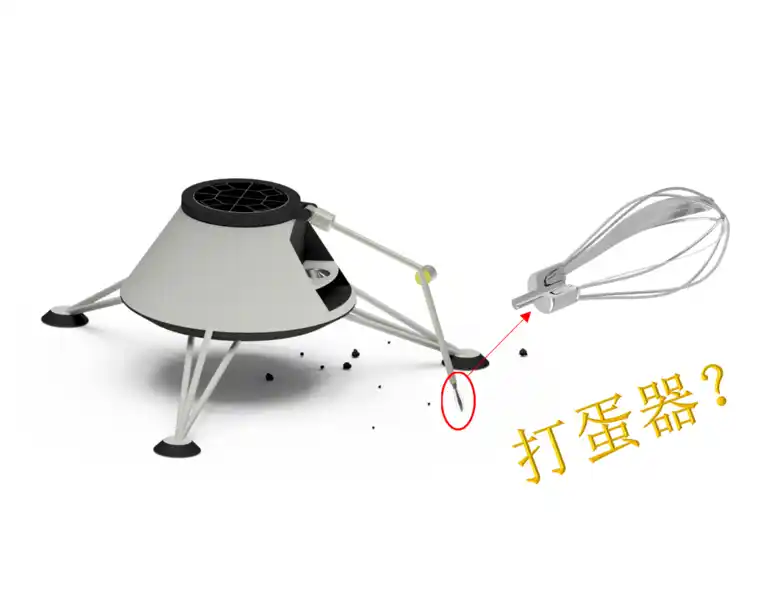

捡球器是利用辐条的被动变形来工作的,下面这个有点像打蛋器的装置,利用主动变形,调节辐条开口缝隙,实现拾取不同尺寸月壤样本的功能。


月壤样本采集系统

ezgif.com-video-to-gif (2).gif

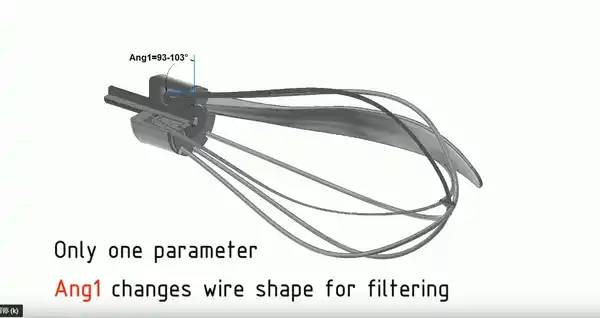

采样爪参数调节

通过改变参数Ang1在93°到103°之间变化,采样爪会进入三种不同模式,可以拾取不同尺寸的月壤样本。

compare all.png

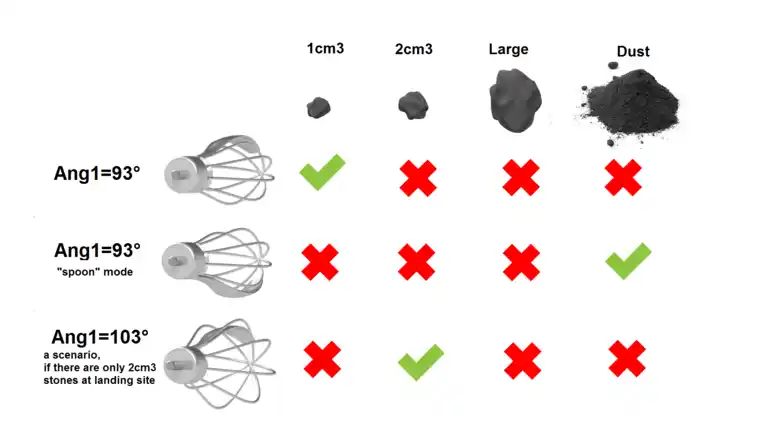

采样爪的三种模式

该设计来自于2018年NASA面向全球的月球采样系统设计挑战赛的冠军作品,作者lauri.link,如果进一步通过NASA的测试试验,这个idea将会在未来月球车采样系统中得到应用。

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
