Abaqus不收敛问题剖析(一)

一般说来,Mohr-Coulomb相对难收敛些,因为它在主应力空间的屈服面上存在尖角——因为在计算过程中需要对屈服函数求导,而如果曲线不光滑,尖角处也就没法求导,向后欧拉算法也就没法进行了。理论上基本是不能算的,但Abaqus内部对尖角处进行了一定的处理,替代为光滑的函数,这样收敛性就得到了一定的保证,虽然还不够好。而Drucker-Prager准则就较好地克服了这一点。因此,相对来说,建议考虑使用DP模型。尤其是ABAQUS中有非线性的DP模型,可以在一定程度上克服线性DP在剪拉区面积过大的情况,因此可以在一定程度上减小开挖卸载时土体的回弹。


一般材料相关的不收敛提示基本就是类似以下:

The plasticity/creep/connector friction algorithm did not converge at 364 points

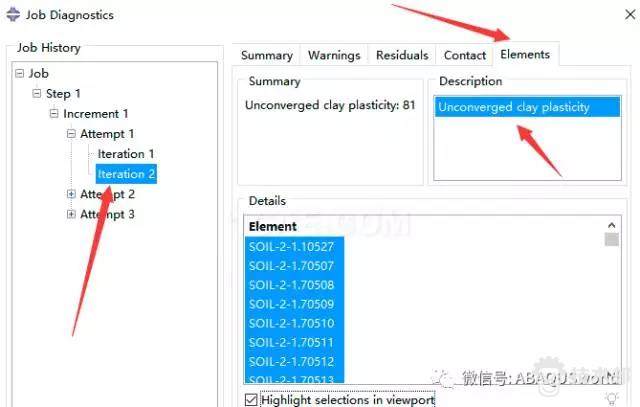

碰到这个错误,一般直接原因就是材料应变太大了,塑性计算迭代不收敛。但这并不意味着材料参数给得不合适或材料强度太弱,很有可能是你的接触、约束、荷载或边界出了问题,导致计算中出现的特别大的位移。或者是初始条件(如初始地应力)出了问题,程序没有计算,直接就报了这个错误。可以在下面位置看到计算不收敛的单元位置:

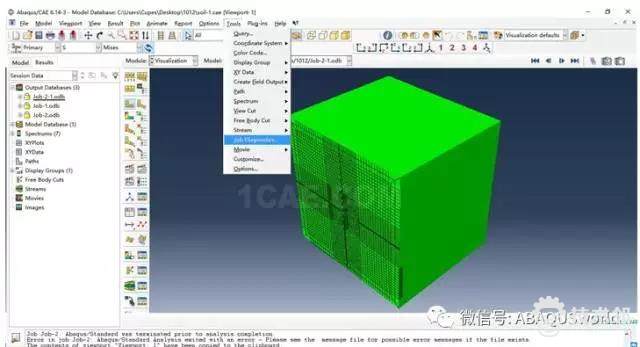

后处理 -> Tools->Job Diagnostics



不收敛需要单一调每个参数确定哪里有问题。

另外,在使用Soils分析步进行孔压—应力分析时:

a. 墙裂建议各位注意单位,应力单位最好选择kPa或MPa,不要用Pa,否则可能会遇到各种无脑错误提示。

b. 墙裂建议给定孔压边界,否则会遇到DOF. 8极大的情况(孔压就是第8自由度)。
