在HyperMesh中设置Abaqus刚体属性的教程

在做仿真任务时,经常会遇到定义刚体的情况,本文针对在hypermesh、Abaqus求解器下的刚体设置进行说明,

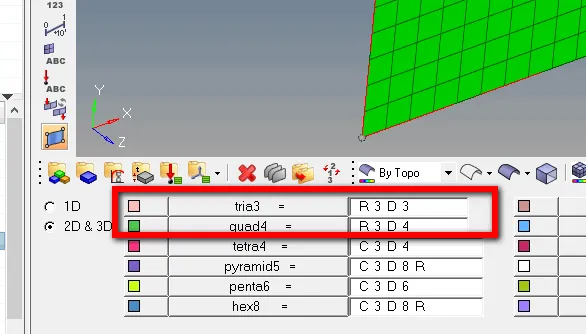

首先创建模型,进行网格划分,修改单元类型,四边形网格单元类型修改为R3D4,三角形单元类型修改为R3D3;

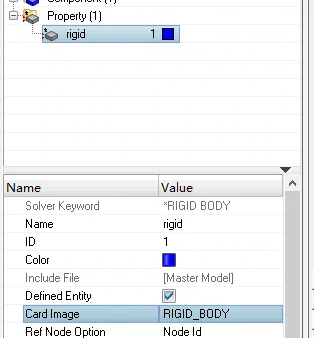

更新单元类型后创建刚体属性,属性类型选择RIGID_BODY

HyperMesh中进行Abaqus刚体属性设置的图3

HyperMesh中进行Abaqus刚体属性设置的图4

设置刚体参考点为模型上任意一点

HyperMesh中进行Abaqus刚体属性设置的图5

HyperMesh中进行Abaqus刚体属性设置的图6

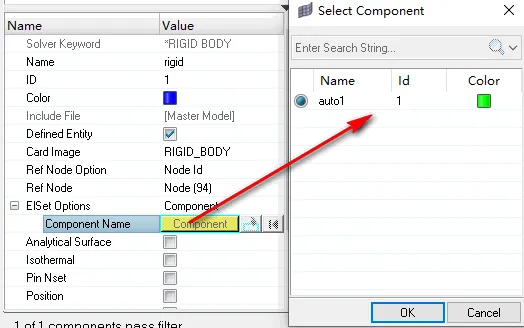

选择刚体的单元集合为零件comps

HyperMesh中进行Abaqus刚体属性设置的图7

HyperMesh中进行Abaqus刚体属性设置的图8

设置好如下所示:

HyperMesh中进行Abaqus刚体属性设置的图9

HyperMesh中进行Abaqus刚体属性设置的图10
