Abaqus实例教程:节段式桥墩接触属性的设置方法

知识补充:

节段式桥墩与现浇桥墩相比,具有缩短工期、减少施工现场的噪音和建筑垃圾、较好的力学性能等优点,目前应用较广泛。但目前国内节段式桥墩的抗震性能研究较少,更多的是应用在低烈度区,那么针对高烈度地区节段式桥墩的抗震性能研究刻不容缓。


随着有限元的发展,在abaqus中我们可以使用实体单元进行力学模型的模拟及验证,但节段式桥墩接缝处的接触属性就尤为重要,属性及参数的设置影响其模拟结果。


接触属性的设置

1.节段式桥墩接缝处往往为混凝土的直接接触,那么在abaqus中我们通过设置 切向行为 法向行为进行设置。


其设置过程如下:

(1)在相互作用模块中,点击如图图标进行接触属性的设置


(2)显示名为“创建相互作用属性”工具框。“名称”处可以接触属性名称,但不能使用中文;在“类型”中选择“接触”关系。


(3)进行切向行为的设置,点击“力学”模块,选择“切向行为”,在下列摩擦公式中选择“罚函数”,再定义摩擦系数即可。( 摩擦系数定义在0.4-0.7之间,读者可根据实际情况进行选取,作者在进行模拟时,选用的0.5

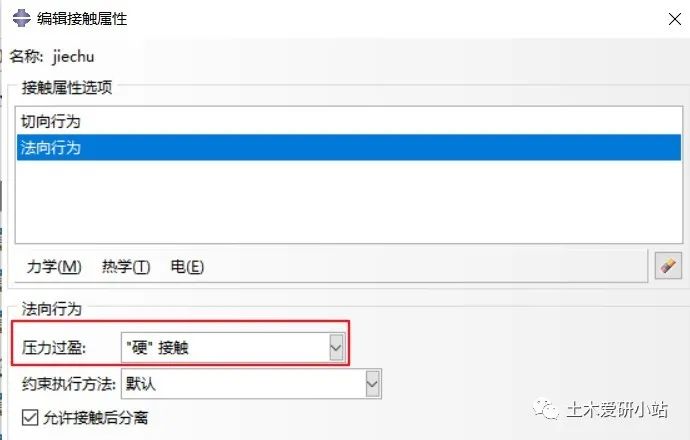

(4)法向行为的设置。点击“力学”模块,选择“法向行为”,在“压力过滤”选择框中选择“硬接触”即可。(硬接触保证接触面的网格不会互相穿透,保证计算精度
