Abaqus计算砾石床对混凝土挡土墙侧压力的方法

在下图中,您可以看到一个高度为3米的沙丘,由一个混凝土挡土墙固定。在这个例子中,挖掘面上施加了7千帕的顶部压力。


在Abaqus软件中计算砾石床对混凝土挡土墙的侧压力的图2

为了解决这个问题,使用了两个分析步,在第一步施加了载荷的重量和压力,第二步是混凝土挡土墙的位移。

这是从Sample Glenn的第7章的例子3中选择并用Abaqus软件编写的。在这个例子中,我们将Abacus软件的结果与Sam Helleny的书的结果进行了比较。

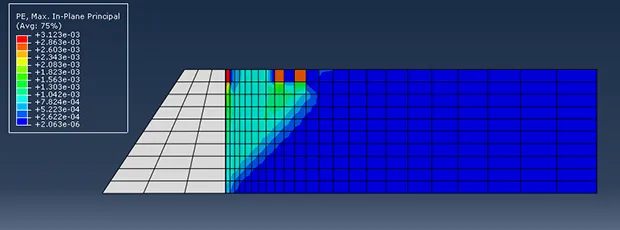

在下图中,您可以看到执行器故障期间凹痕处塑性应变的分布。


在Abaqus软件中计算砾石床对混凝土挡土墙的侧压力的图4

该任务的目的是在三种条件下获得侧压力

第一模式:

静止土压力

当挡土墙无法向后移动或朝向沟渠移动时,土壤上的压力仍然存在。

在这个问题的模拟的第一部分中,我们使用Abaqus软件计算下降状态下土壤的相邻侧向载荷,并将其与Sam 与Helewani的书的答案进行比较。

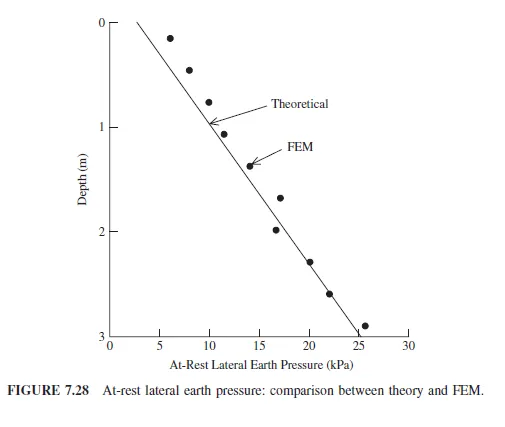

在下图中,您可以看到样本簿中找到的停滞状态的并排副作用图


在Abaqus软件中计算砾石床对混凝土挡土墙的侧压力的图6

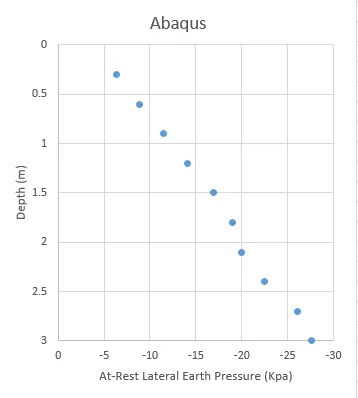

在下图中,您可以看到从Abaqus软件获得的基台侧波动图


在Abaqus软件中计算砾石床对混凝土挡土墙的侧压力的图8

第二种模式

土压力或主动土压力

当挡土墙具有向后移动并远离土壤背面的能力时,就会发生土壤压力。

在这个问题的模拟的第二部分中,我们使用Abacus软件计算土壤抑制器的超导性,并将其与Sam Helleny的书的结果进行比较。

在下图中,您可以看到Sam Helleny的书中发现的土壤刺激的副作用图


在Abaqus软件中计算砾石床对混凝土挡土墙的侧压力的图10

在下图中,您可以看到从Abacus软件获得的漏土侧压图


在Abaqus软件中计算砾石床对混凝土挡土墙的侧压力的图12

第三种模式
被动土压力

当挡土墙被驱动到土壤背面时,会发生耐压土壤

在这个问题的模拟的第三部分中,我们使用Abakus软件计算土壤的感知侧向阻力,并将其与Sam Helleny的答案进行比较。

在下图中,您可以看到Sam Hellanie的渗透性侧面碰撞压力图


在Abaqus软件中计算砾石床对混凝土挡土墙的侧压力的图14

在下图中,您可以看到Abacus软件的外围侧面碰撞压力图


在Abaqus软件中计算砾石床对混凝土挡土墙的侧压力的图16
