Abaqus模型不收敛错误及警告分析

调试分析的第一步是了解错误和警告消息的含义,这些消息已预先编程,因此可以参考。 表4.1和4.2分别列出了错误和警告原因的列表,以及一些有关故障排除的潜在原因的线索,被视为数字问题或数字困难。


这些错误和警告消息的主要原因的定义如下。 故障排除可能是以下迹象:

•应变增量过大意味着当前应变增量过大,以至于无法确定材料点计算的收敛性。因此,Abaqus将减少负载并尝试再次执行增量。

•较大的应变增量意味着最后一个增量的Abaqus应变准则超过了引起第一屈服的应变的“五十倍”。因此,Abaqus将尝试执行实质点计算,但是可能会出现收敛问题



结果。

•负特征值通常与刚度降低或解决方案唯一性相关,例如当结构开始弯曲或材料变得不稳定时可能会发生。

–负特征值也可以与使用拉格朗日乘数来强制约束的建模技术相关联。

–在不收敛的迭代过程中弹出的负特征值警告通常可以忽略。如果在收敛的迭代过程中出现负特征值警告,则必须仔细评估计算出的解。

•数值奇异性通常是由刚体运动引起的,其中模型的一部分对施加的载荷没有抵抗力。数值上的奇异性可能表示在模型的一部分中需要其他边界条件或约束。

•零主元通常表示模型中的过度约束,通常是由于多余的边界条件或约束所致。 过度约束的节点可能仍然表现适当,但是冗余约束的存在可能是模型问题,导致模型其他部分出现不良行为。 由于刚体的运动,有时也会出现零主元运动。

对于某些警告消息,错误消息和联系诊断,可以使用视口选项中的“突出显示”选项来查看每个诊断消息中涉及的节点或元素。 对于警告和错误消息,导致警告或错误的节点或元素在模型中突出显示。 接触诊断时,模型中突出显示了过度闭合或打开的节点。

abaqus模型不收敛报错误和及警告分析的图1



abaqus模型不收敛报错误和及警告分析的图4

4.1.1解释错误消息

下面给出了表4.1中列出的错误消息的解释,并提供了一些对模型可以采取的纠正措施的建议。


1. ERROR: TOO MANY INCREMENTS NEEDED TO COMPLETE THE STEP

1.错误:需要太多增加才能完成步

•检查消息文件中是否有任何可能引起收敛缓慢的警告消息,例如数字奇点或零轴警告。

•如果似乎没有收敛问题,则可能有必要将限制增加到该步骤的增量数量。



2. ERROR: TOO MANY ATTEMPTS MADE FOR THIS INCREMENT—ANALYSIS TERMINATED

2.错误:为此增加尝试太多—分析终止

•这只是一条错误消息,解释了为什么Abaqus最终中止。

•请勿修改求解器控件以增加允许的尝试次数

每增量。

•检查消息文件中是否有可能导致收敛的警告消息

困难。

•检查模型定义,并确保模型可以实际承受施加的载荷。



3. ERROR: TIME INCREMENT REQUIRED IS LESS THAN MINIMUM SPECIFIED-ANALYSIS ENDS

3.错误:所需的时间增量少于最小值

特定分析结束

•同样,这只是一条错误消息,它给出了为什么Abaqus最终中止的原因,而不是Abaqus建议降低最小允许增量大小的建议。

•检查消息文件中是否有可能导致收敛困难的警告消息。

•检查模型定义,并确保模型可以实际承受施加的载荷。

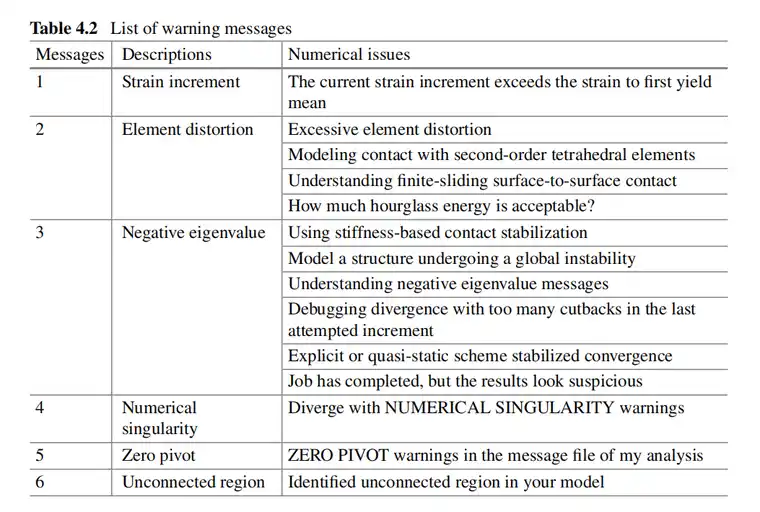

4.1.2解释警告消息

下面给出了表4.2中列出的错误消息的解释,并提供了一些对模型可以采取的纠正措施的建议。


1. WARNING: THE STRAIN INCREMENT HAS EXCEEDED FIFTY1

TIMES THE STRAIN TO CAUSE FIRST YIELD AT 500 POINTS

1.警告:应变增加超过五十应变使第一次屈服达到500点的时间

•表示在给定的增量下塑性过大。

•可能的原因是:

–加载过多或不切实际(例如,单位不一致)。

–应力不正确或不足,会破坏塑性数据。

–网格细化不足。

–不稳定的变形,例如屈曲。


2. WARNING: ELEMENT 441 IS DISTORTING SO MUCH THAT IT TURNS INSIDE OUT

2.警告:元素441如此严重失真内翻

•网格细化不足。

•一阶简化积分元素中的沙漏。

•材料属性和/或载荷的单位不一致。

•负载过大或不切实际。

•调整严重过密曲面的从属节点以进行接触对或扎结

约束(初始于闭包)。


3. WARNING: THE SYSTEM MATRIX HAS 9 NEGATIVE EIGENVALUES2 •

3.警告:系统矩阵具有9个负特征值2

•某种形式的刚度损失表明刚度矩阵是围绕非平衡状态组装的:

–几何不稳定性:屈曲,压缩。

–材料不稳定性:不合适的超弹性材料模型,会产生完美的可塑性。

•在数值上,在某些情况下使用拉格朗日乘数可能还会导致

这些警告消息。

•使用3D二阶元素作为接触(从)表面。

•通常,这些警告消息不会出现在聚合迭代中。如果是这样,请确保该解决方案在物理上可以接受。


4. WARNING: SOLVER PROBLEM. NUMERICAL SIGULARITY WHEN-PROCESSING NODE 1 D.O.F. 3 RATIO=3.141E+153

4   数值相似性处理节点1 D.O.F. 3 RATIO = 3.141E + 153

•通常表示刚体运动不受限制。

•即使在使用这些警告进行分析的情况下,结果也可能不准确。


5. WARNING: SOLVER PROBLEM. ZERO PIVOT WHEN PROCESSING NODE 1 D.O.F.14

5.警告:求解器问题。 加工时为零皮沃特节点1 D.O.F.14

•通常表明过度约束。

•即使在使用这些警告进行分析的情况下,结果也将不准确。


6. WARNING: THERE ARE 2 UNCONNECTED REGIONS IN THE MODEL

6.警告:模型中有2个未连接的区域

•有关未连接区域的消息仅表示模型的某些隔离部分未通过公共节点,初始闭合接触条件或约束方程式进行连接。 如果无意中引入了未连接区域,则可能会导致数值问题,例如不受约束的刚体模式。 可能无法成功执行分析。
