利用DYNAFOR与LS-DYNA进行热力耦合模拟分析的方法

板料热成形近几年成为行业内的热点研究问题, 热力耦合问题自然也备受关注。看了论文里的很多帖子,都没有仔细说明这个过程。现在就个人的一点经验,提出来供大家参考:

1、对于热冲压模拟,我先在dynaform上建立冷冲压模型,检验各参数定义,特别是模具运动形成和接触定义是否正确。如果正确,进行第2步;

2、勾选dynaform中的热力耦合选项 Coupled thermal structural analysis,定义热材料、热接触等条件。

3、生成dyn、blk、mod文件。

4、打开dyn文件,进行相关参数修改,如热导率、比热等参数;最主要的是修改材料,换成热材料。比方说,在定义冷成形的时候,材料MID为DC06,没有考虑温度对材料性能的影响,那么这个时候,就要将此MID换成新的材料,比方说MAT_106,热粘塑性材料。关于TMID,定义比热熔等参数的曲线或常数。

5、定义热接触*CONTACT_FORMING_ONE_WAY_SURFACE_TO_SURFACE_THERMAL_ID、热边界*INITIAL_TEMPERATURE_SET、*BOUNDARY_RADIATION_SET等等,保存。

6、进入LS-DYNA进行调试,根据报错,进行修改。

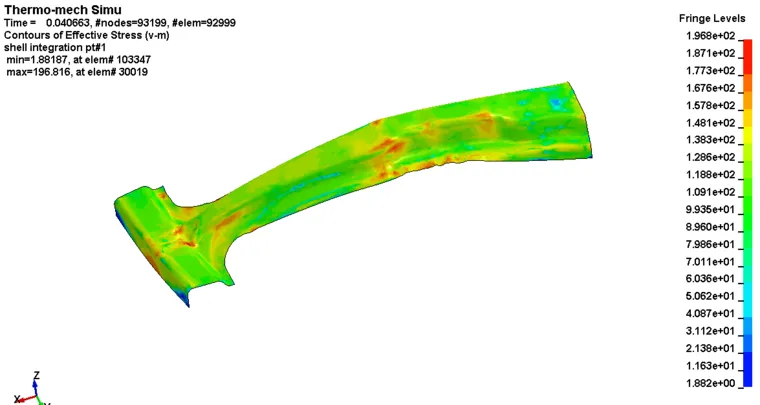

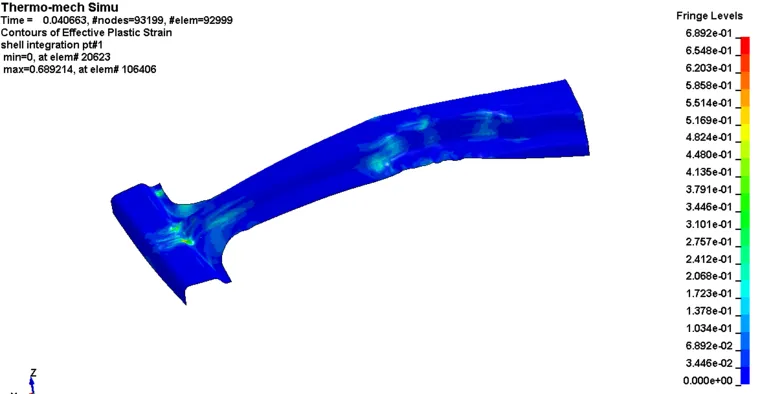

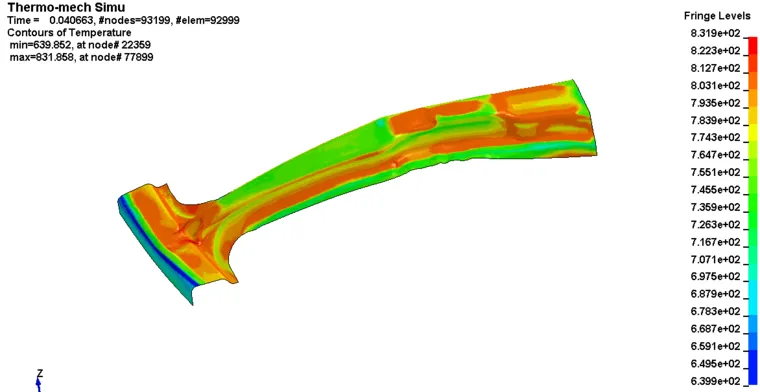

下面是我根据Numisheet 2008 BM03做的结果
