论文图像清晰化:从模糊到矢量曲线的转变

1.手动法

软件工具:AutoCAD,亿图图示等



①AutoCAD,以2018版本为例(旧版本2014以下名称位置不同)

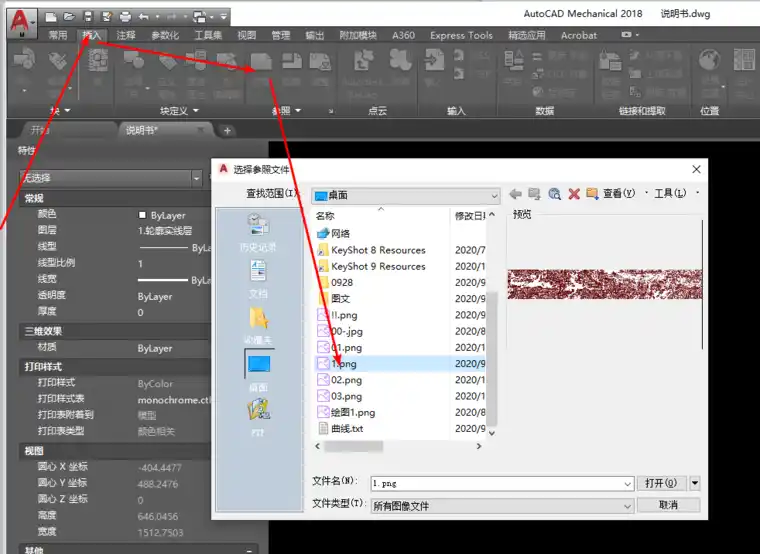

在插入——附着,选择参考的图片

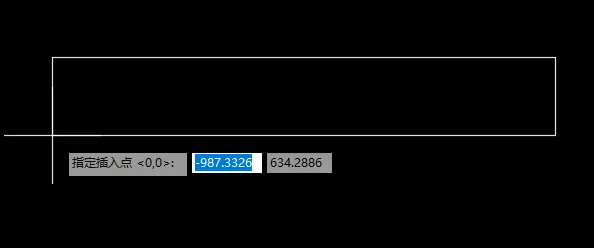

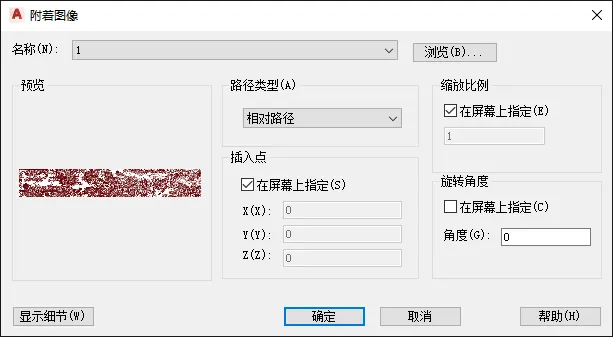

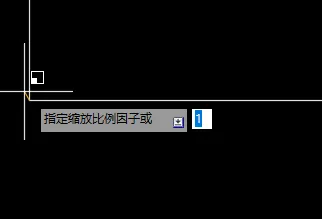

一般默认,然后指定插入点,再输入缩放比例

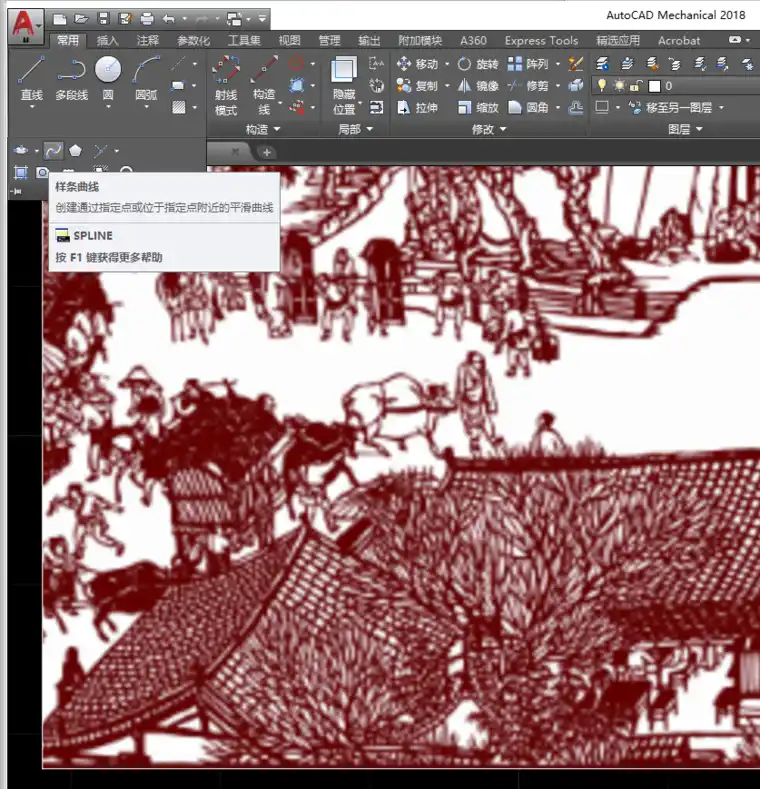

再利用绘图工具直线,样条等进行绘制临摹即可,最后选择图片删除即可。

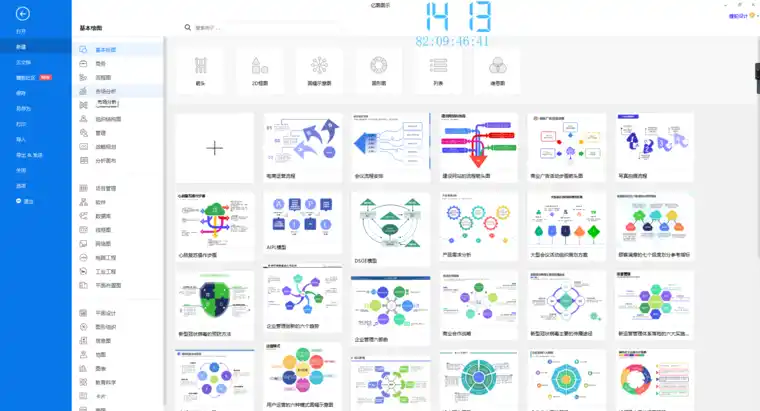

②亿图图示

亿图图示是一个简单易用的图形表达工作台,既能实现流程图、架构图、工程图、思维导图等260多种专业领域图形图表的绘制,又能提供一个白板进行头脑风暴和任意编排,轻松实现数据和创意的可视化呈现。支持Windows、Mac、Linux及网页版,一端创作,多端同步。还含有2000多离线或者在线的模板,30000多个现成的符号组合。


2.软件自动佛系法

软件工具:SpaceClaim等

从图像创建曲线

Tools(工具)选项卡中的 Vectorize Image(矢量化图像)

工具可围绕图像中有颜色的区域创建曲线。

论文党必备——如何将模糊图片变成矢量清晰图(从图像创建曲线)的图7



矢量化图像

  1. 在设计中插入一个图像。
  2. 打开 Tools(工具)选项卡
  3. 在 Tools(工具)选项卡上的 Reverse Engineering(反向设计)功能组中选择 Vectorize Image(矢量化图像)。
  4. 可预览到沿有颜色区域边界的曲线。
  5. (可选)更改工具选项。
    • 检查要包含哪些 RGB 颜色。
    • Border(边界):曲线沿两种不同颜色的边界来创建。
    • Midline(中间线):曲线沿带颜色区域的中间线来创建。将此选项用于线条图
    • 跟踪方法:
    • Threshold(阈值):这是介于 0 和 1 之间的正规化 RGB 颜色值总和。对于非黑白图像,区域边界可能不如黑白图像那样容易界定,此工具将非常有帮助。
    • Smoothness(平滑度):通过图像像素控制曲线的拟合度。输入介于 0 和 1 之间的数字。数字越大,产生的曲线越平滑。
  6. 如果预览时对曲线满意,请单击 Complete(完成)按钮创建曲线。
  7. 如有必要,打开 Repair(修复)选项卡,使用拟合曲线工具进一步完善曲线。

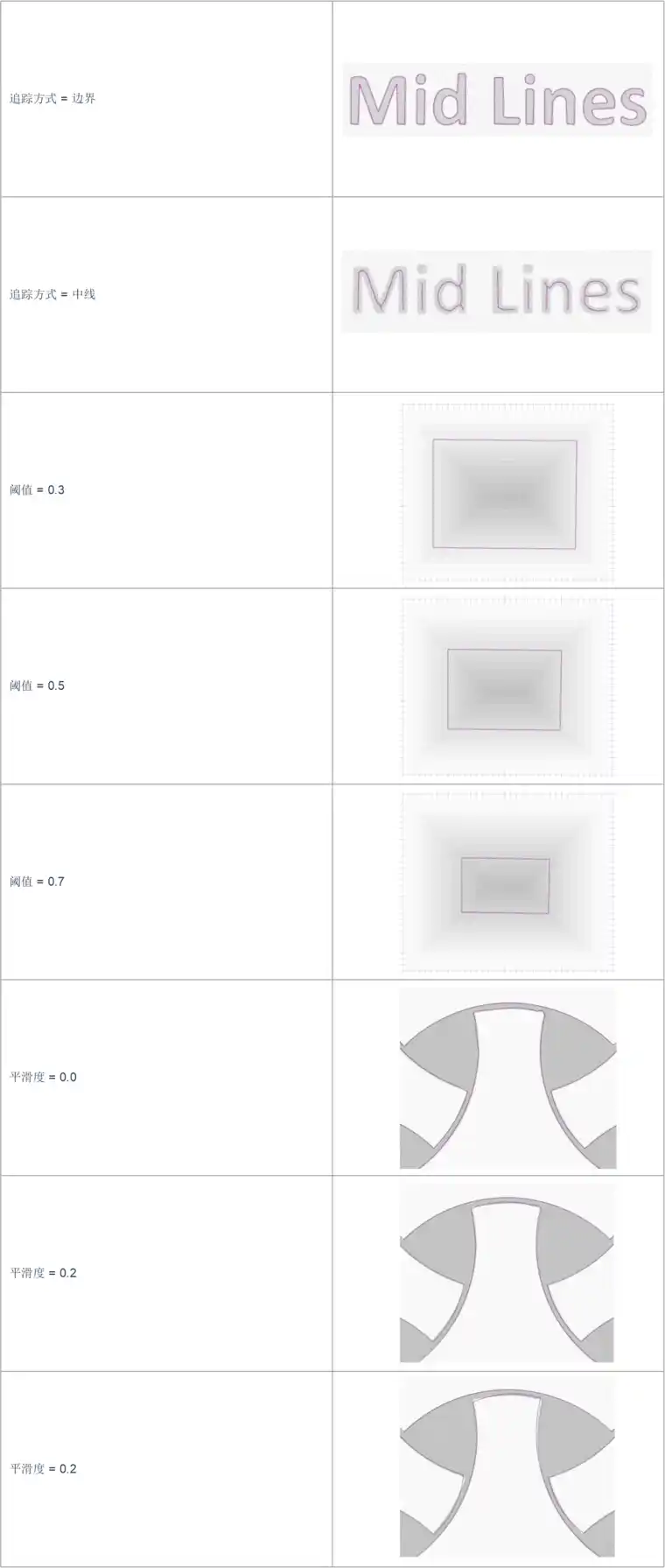

下图所示为此工具选项的效果。黑白图像用于显示平滑度,彩色图像用于显示阈值。

A.png论文党必备——如何将模糊图片变成矢量清晰图(从图像创建曲线)的图9

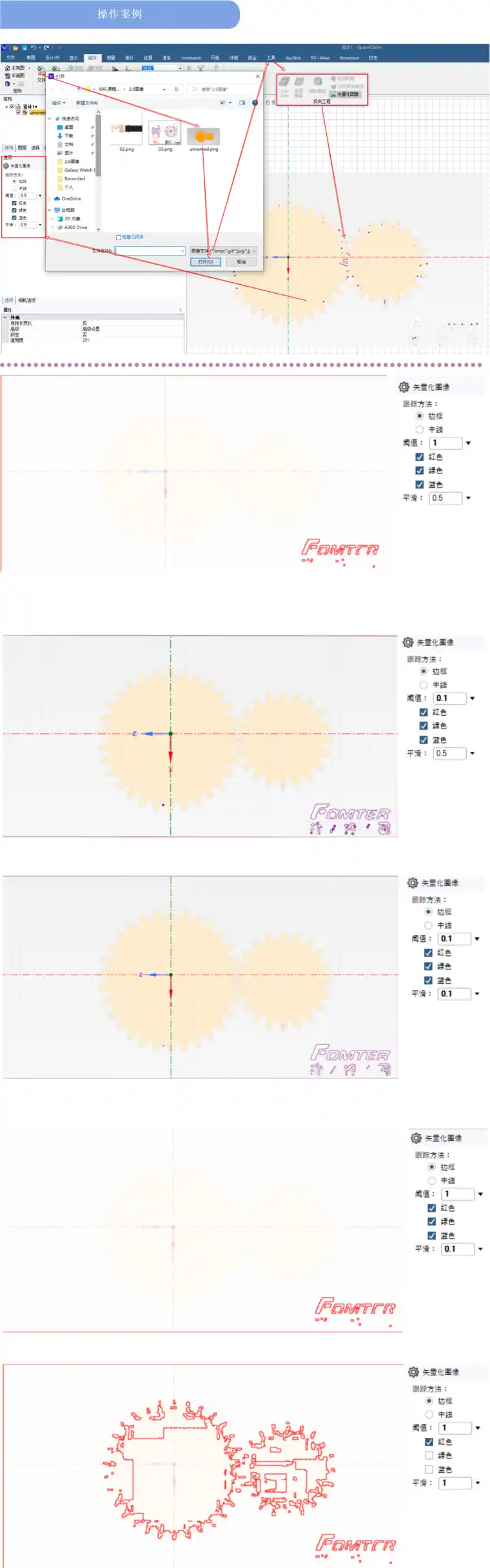

实例如下:

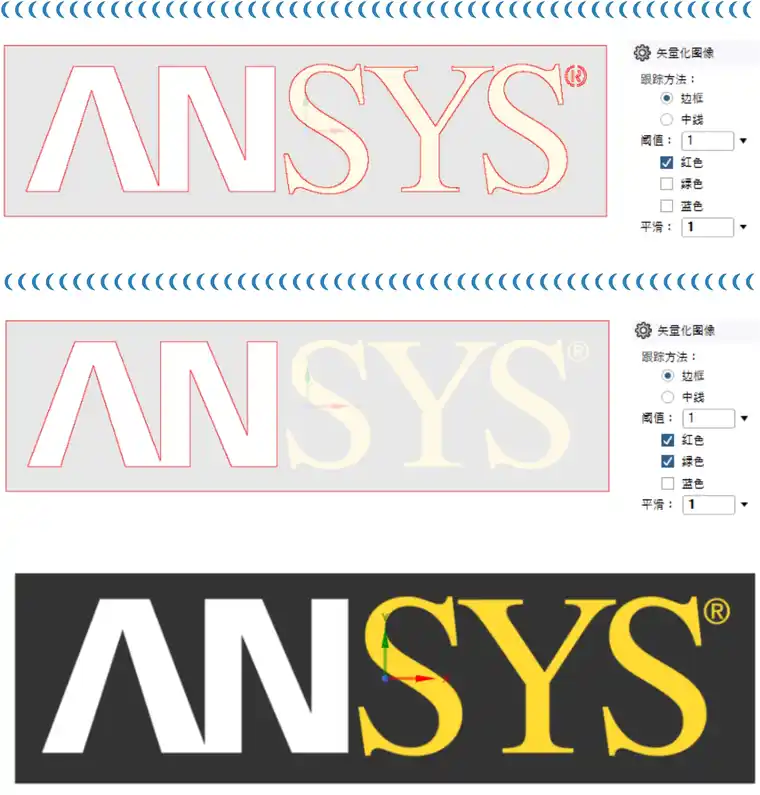

案例2:阈值颜色研习


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
