专题地图制作全攻略:设计、规划、测绘与标绘

1、导入/导出AutoCAD文件DXF格式

2、在线标注含有 点 线 面 的矢量标注(KML/KMZ/SHP/DWG/DXF)

3、标注矢量导入导出(支持格式KML、KMZ、SHP、GPX(GPS测量坐标))

4、矢量标注自动叠加到卫星图像上一起下载(矢量栅格化)

5、在AutoCAD中打开标注的矢量点、线、面及属性

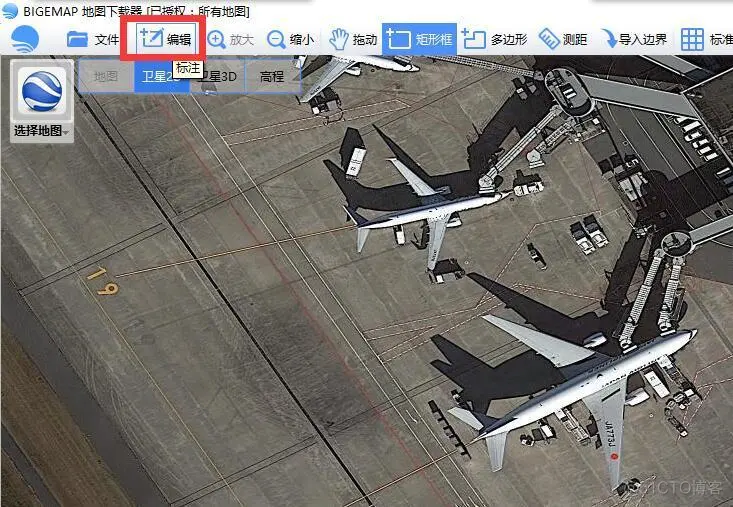

启动BIGEMAP软件,点击软件左上角【编辑】按钮,如下图:

如何制作专题地图(设计、规划、测绘制作图斑)标绘使用详解_地图下载器

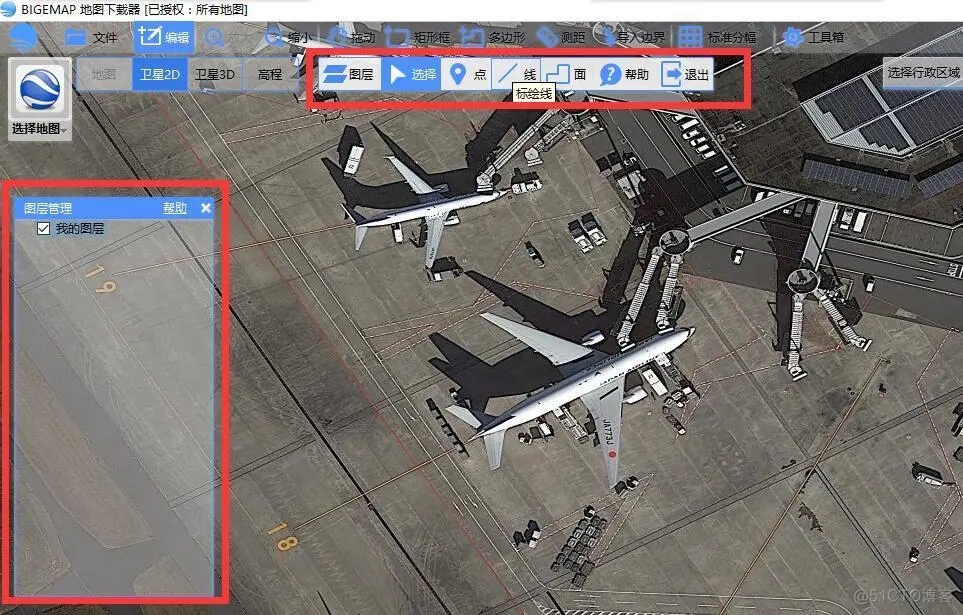

弹出可编辑对话界面,如下图:

如何制作专题地图(设计、规划、测绘制作图斑)标绘使用详解_地图下载器_02

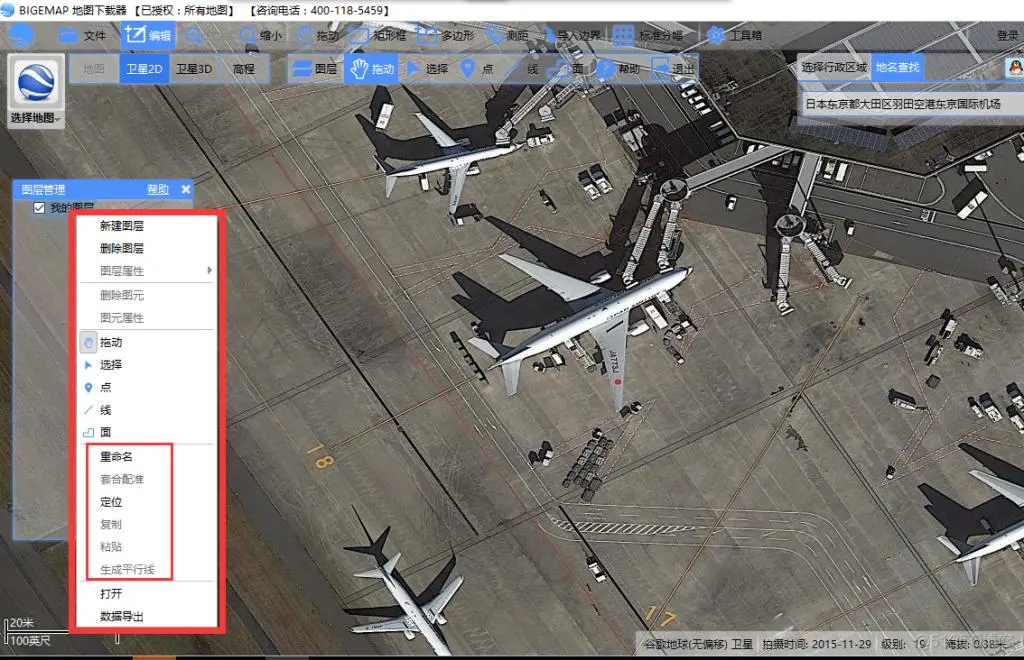

上图中横向的是标绘用的工具栏,可以选择点、线、面、等常规标注工具,左边窗口是图层管理器,我们可以在这里添加图层,删除图层,设置图层属性,以及添加点、线、面;删除点、线、面;指着图层管理器点右键如下图:

如何制作专题地图(设计、规划、测绘制作图斑)标绘使用详解_BIGEMAP_03

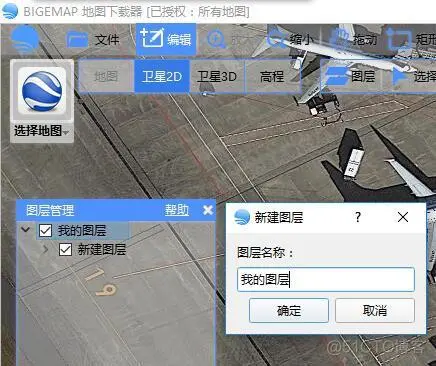

 选择【新建图层】, 命名【我的图层】,如下图:

如何制作专题地图(设计、规划、测绘制作图斑)标绘使用详解_地图下载器_04

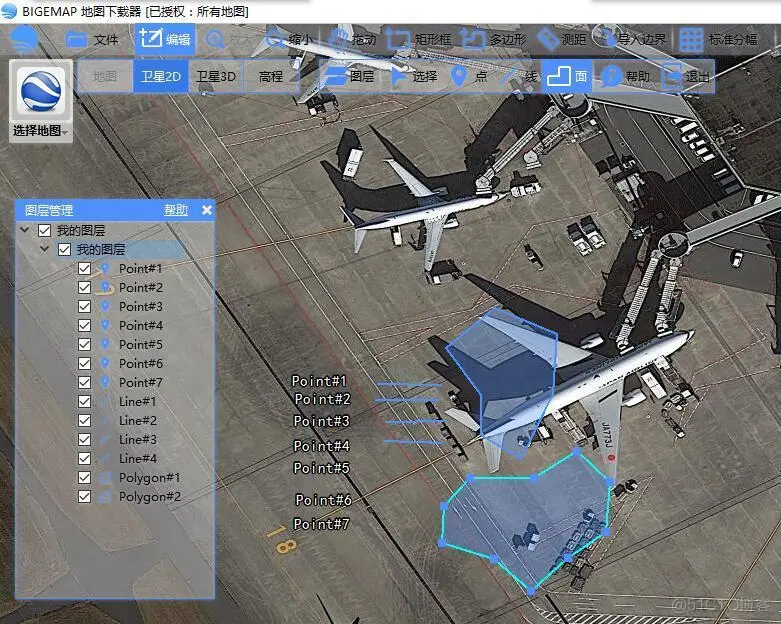

然后,选择上方工具栏里面的点、线、面、工具进行标绘,如下图:

如何制作专题地图(设计、规划、测绘制作图斑)标绘使用详解_BIGEMAP_05

注:在绘制多边形的时候,可以实现共边:画好一个多边形后,在画另外一个多边形,按住【ctrl】,然后鼠标靠近共边的点,鼠标会自动靠近;或者绘好之后按住【ctrl】拖动一个多边形的顶点靠近另外一个多边形的顶点


我们可以打开一个已有的图层,可以是KML/KMZ格式、shp格式、dxf(AutoCAD)格式、gpx(GPS)格式、excel格式、csv格式、txt文本格式、dat(南方case)格式等等,选择软件左上角【文件】或则左边图层管理里面点击【右键】选择【导入】,如下图:

如何制作专题地图(设计、规划、测绘制作图斑)标绘使用详解_BIGEMAP_06

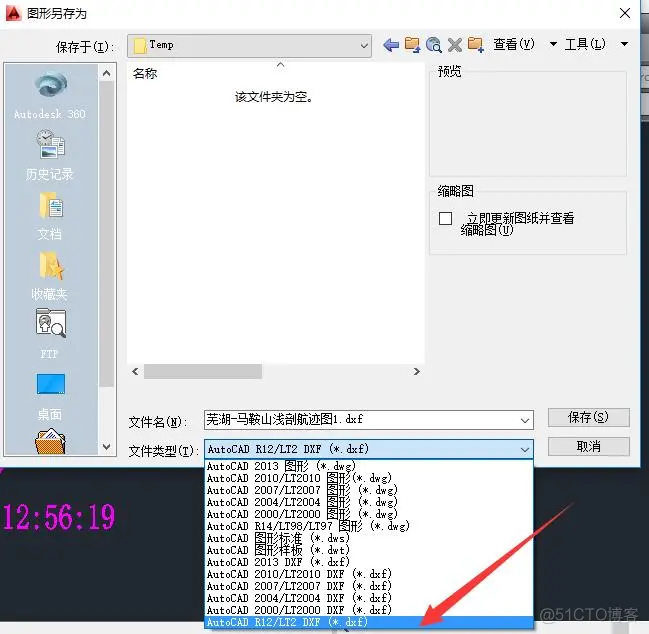

 此处,打开一个DXF(AutoCAD)文件,(注意:CAD文件如果有中文标注,需要另存为如下图文件类型,否则中文是乱码)

如何制作专题地图(设计、规划、测绘制作图斑)标绘使用详解_地图下载器_07

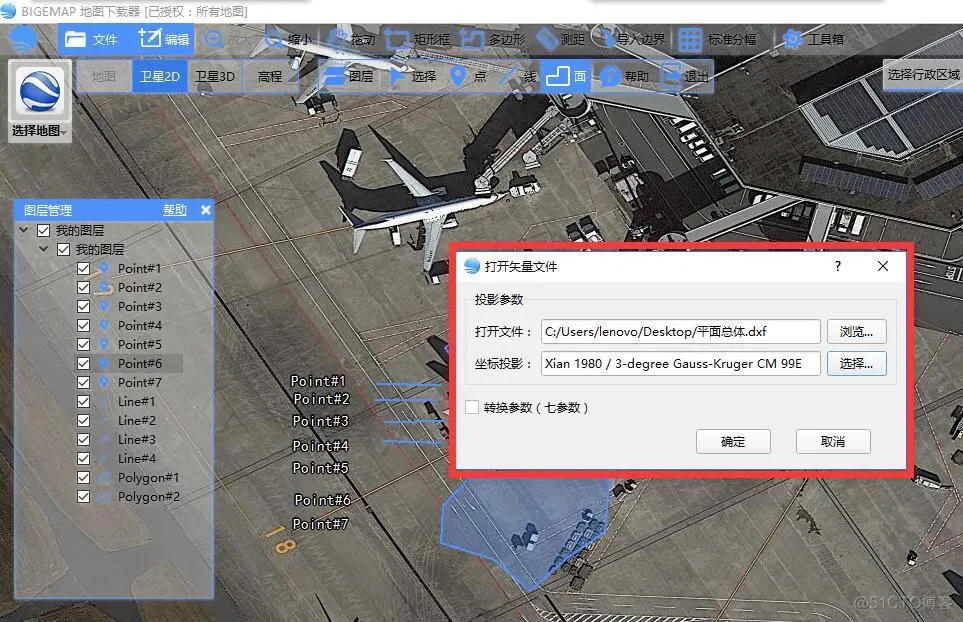

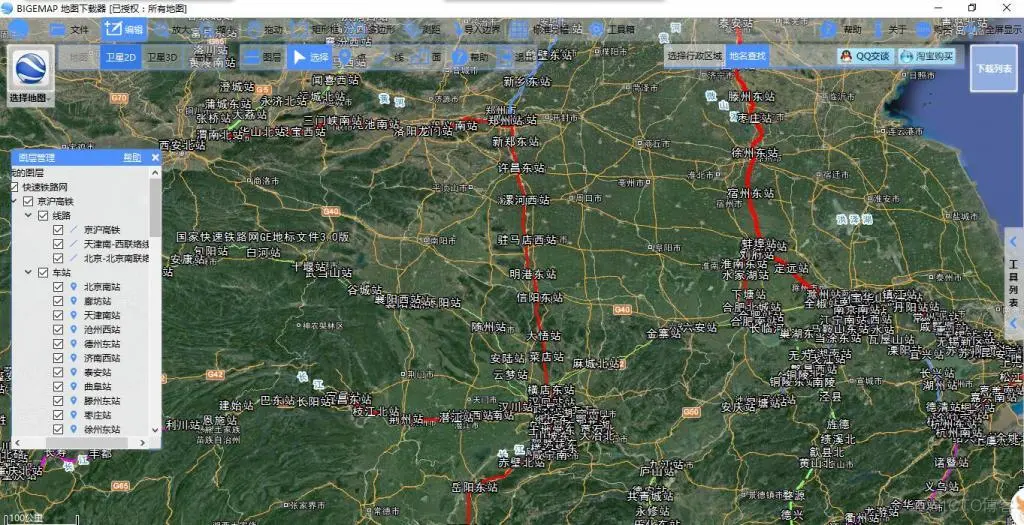

 需要选中该文件的坐标系和投影信息,此文件是【西安80】坐标系,高斯投影三度带中央子午线99度(此处的坐标系信息和投影信息需要用户提前知道)【帮助:如何选择度带?】,打开后,如下图:

如何制作专题地图(设计、规划、测绘制作图斑)标绘使用详解_BIGEMAP_08

注:如果不知道投影信息,则直接选择墨卡托投影,打开后再进行套合配准。(如何进行套合配准?)魔卡托投影选择如下图:

 图层定位:双击图层管理里面的某一个图层,如上图的【我的图层】,会自动定位到我的图层里面的所有元素

 图元定位:双击图层管理里面的某一个图层下面的图元对象,会自动定位到改图元对象所在的位置

修改属性:

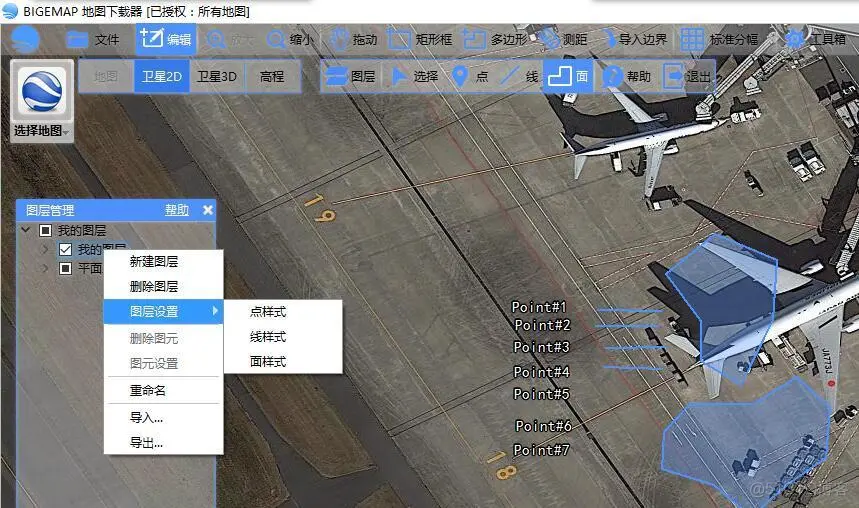

批量修改:鼠标指着图层管理里面的某一个图层点击【右键】,弹出对话框选择【图层设置/属性】,选择要修改该图层下的所有点、或者线、或者面,如下图:
如何制作专题地图(设计、规划、测绘制作图斑)标绘使用详解_BIGEMAP_10

也可以只修改某一个图元的信息,在图层管理器中选择需要修改的图源对象点击【右键】,选择【图元设置/属性】。

 弹出属性对话框可以完成以下属性修改:

       1、修改点的颜色,点的大小,拖动点的位置

       2、修改线的粗细、颜色、拖动线条的整体位置

       3、修改面的填充颜色、面的边界线条颜色、拖动面的整体移动;显示面的周长、面积

       4、显示/不显示 点、线、面、的标注名称

       5、选中点、线、面、点右键删除选中

       6、在标注绘制点、线、面的过程中单击右键取消上一步操作


【保存标注】

  当你完成自己的标注后,可将标注保存为矢量格式(KML、KMZ、SHP、DXF、DWG等等),方便在其他软件中打开,比如:Arcgis、Global Mapper、AutoCAD等等...;如下图:

   保存的过程中可以整体保存所有的,也可以只保存某一个图层或者某一个图元。

   保存所有标记为一个文件:点击软件左上角【文件】按钮里面的保存;或者指向图层管理器里面的最上层目录点击【右键】,弹出对话框选择【导出】

   保存某一个图层为一个文件:指向图层管理器里面需要保存的图层点击【右键】,弹出对话框选择【导出】

   保存某一个图元为一个文件:指向图层管理器里面需要保存的图元点击【右键】,弹出对话框选择【导出】

【在AutoCAD中打开矢量标注】

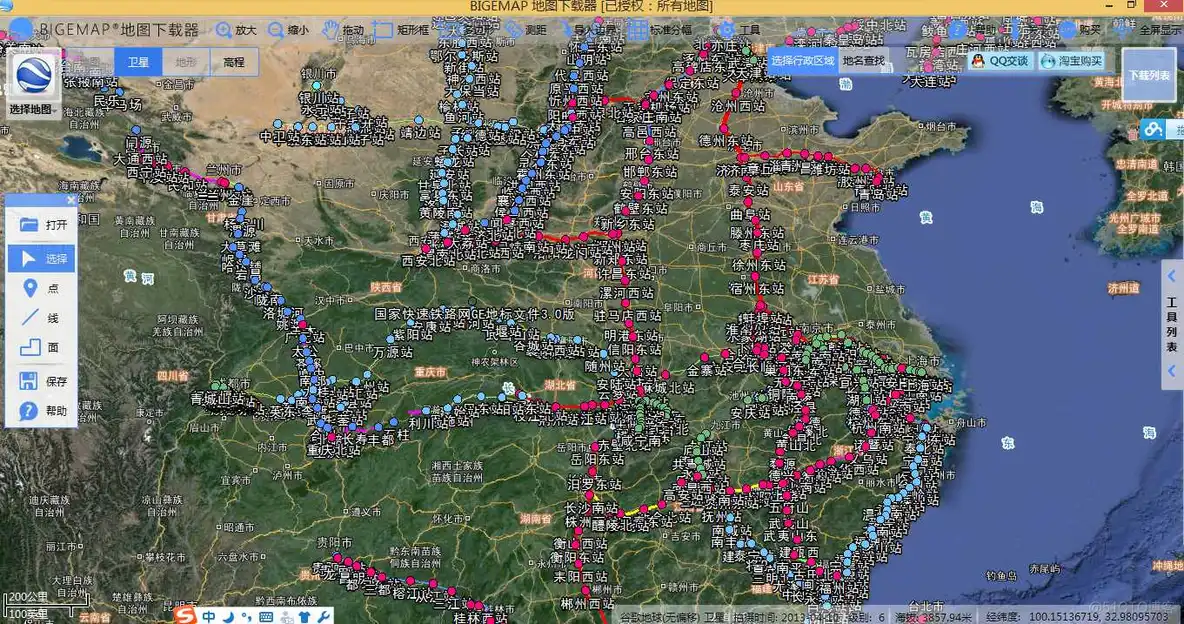

如下图:标绘好的线路:

如何制作专题地图(设计、规划、测绘制作图斑)标绘使用详解_BIGEMAP_12

直接导出dxf格式,如下图:

如何制作专题地图(设计、规划、测绘制作图斑)标绘使用详解_BIGEMAP_13

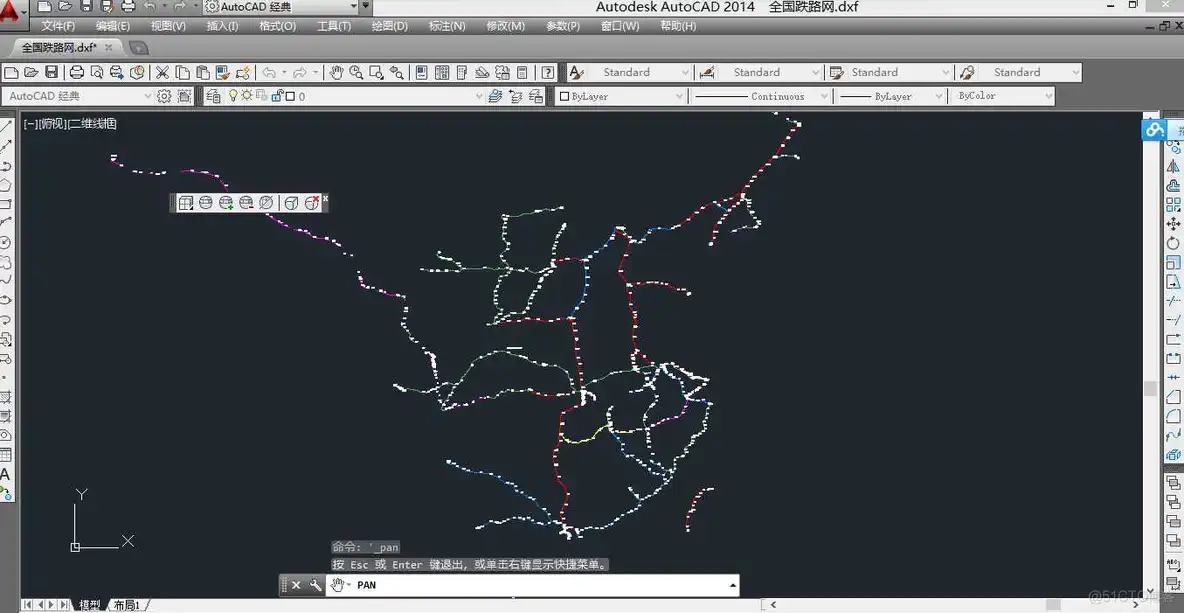

双击保存好的DXF或者DWG 文件,在AutoCAD种打开,如下图所示:

如何制作专题地图(设计、规划、测绘制作图斑)标绘使用详解_地图下载器_14

【矢量标注栅格化——将矢量标注和卫星图像叠加下载】

  标注好的矢量数据除了可以像上面介绍的单独保存,也可以叠加到卫星图像上一起下载下来。

  我们要保存的标注如下图:

如何制作专题地图(设计、规划、测绘制作图斑)标绘使用详解_地图下载器_15

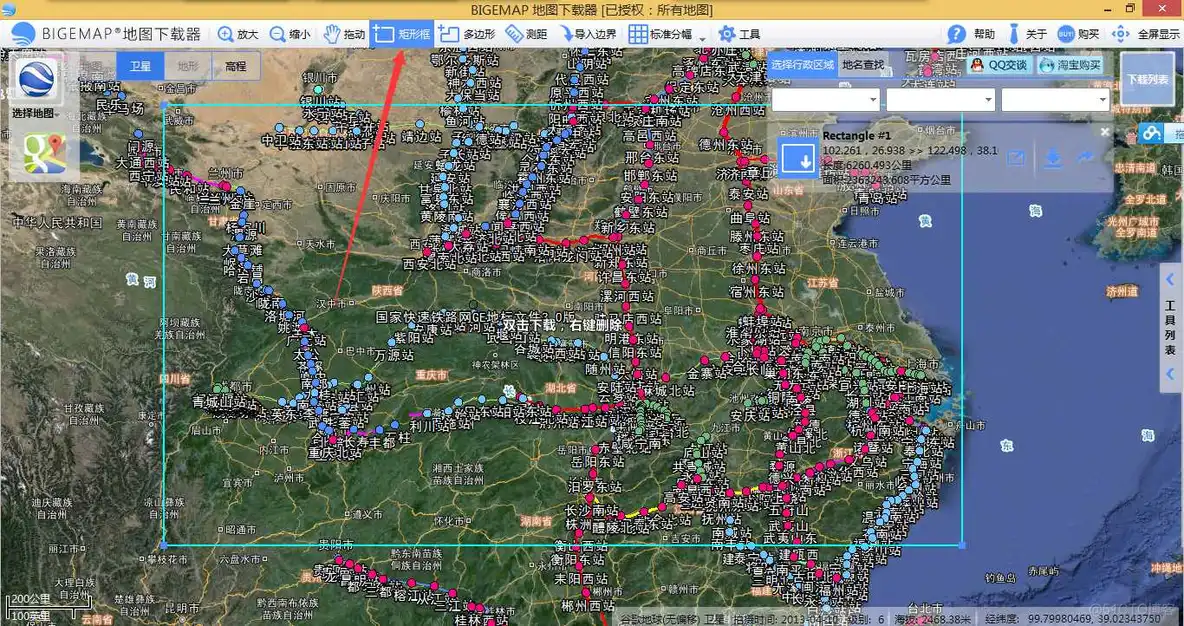

 选择你要保存的范围,可选择矩形框、多边形、导入边界、标准分幅等等,如下图选择矩形框保存:

如何制作专题地图(设计、规划、测绘制作图斑)标绘使用详解_BIGEMAP_16

选择好下载范围之后,双击下载(和普通的下载一样),弹出对话框如下图:

如何制作专题地图(设计、规划、测绘制作图斑)标绘使用详解_地图下载器_17

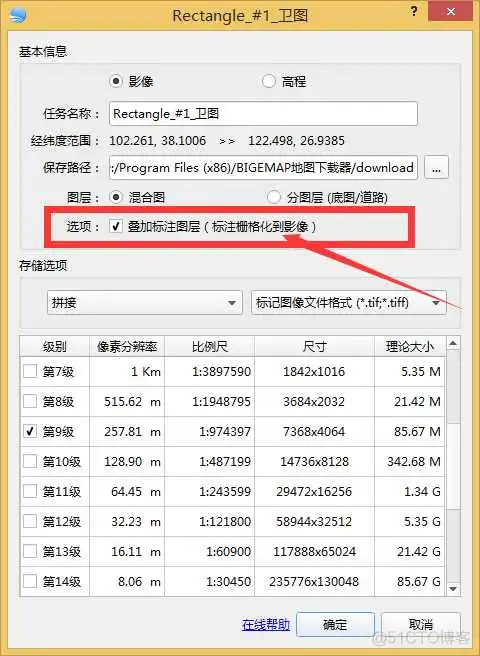

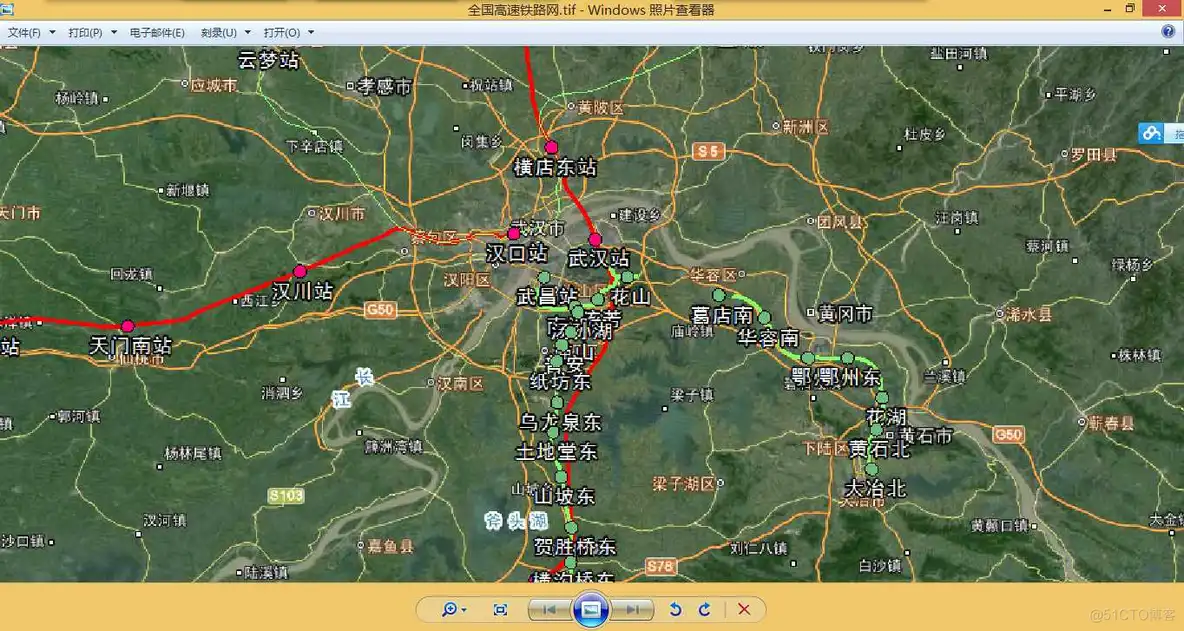

 勾选上图红色箭头的地方【叠加标注图层】,其他选项和普通下载一样,选择拼接,选择好你需要的一个层级,点击确定,开始下载。下载完成后的打开如下图所示:

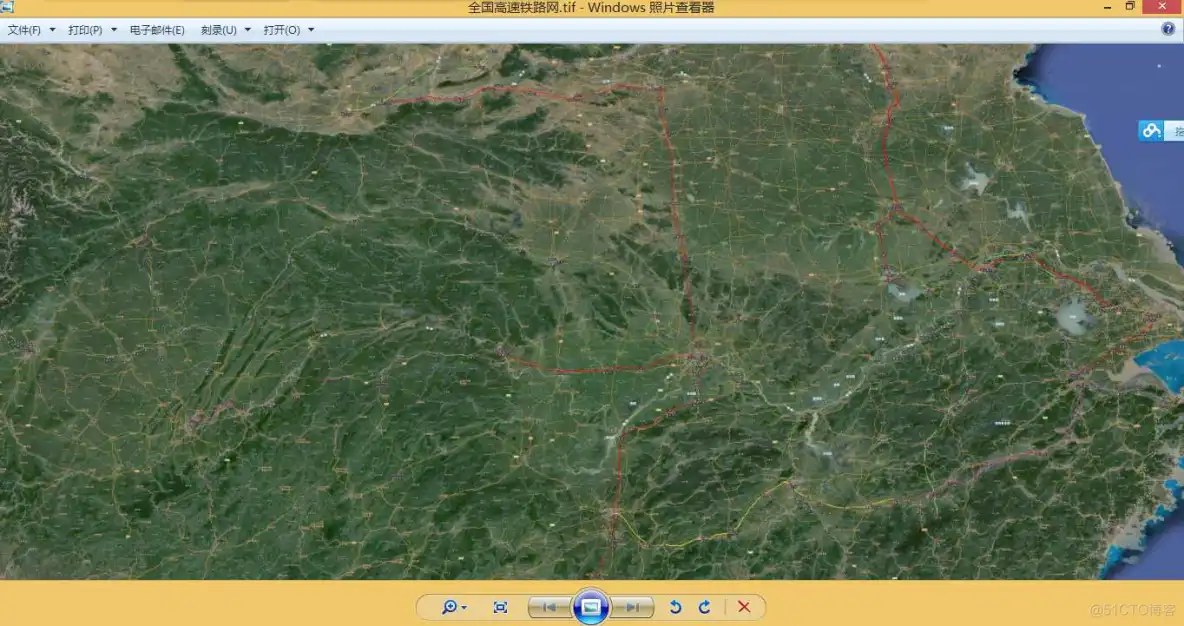

如何制作专题地图(设计、规划、测绘制作图斑)标绘使用详解_地图下载器_18

 放大图像如下图:

如何制作专题地图(设计、规划、测绘制作图斑)标绘使用详解_BIGEMAP_19
