CAD文件怎么转化为jpg格式还很清晰？

我们在日常工作的时候，经常会需要把CAD文件转为图片的情况。但是很多网络上的方法，转换是没问题就是图片不高清，那么CAD文件怎么转化为jpg格式还很清晰？不放试试下面的方法吧！

工具/软件

系统版本：Windows7

所需软件：CAD2012

方法/步骤

第1步

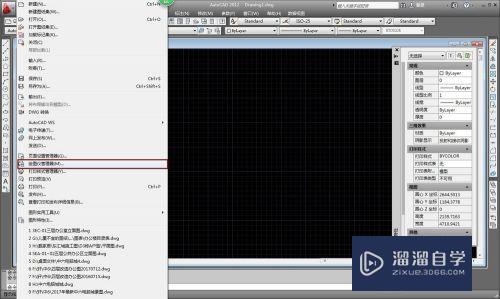

打开CAD软件,文件，绘图仪管理器

第2步

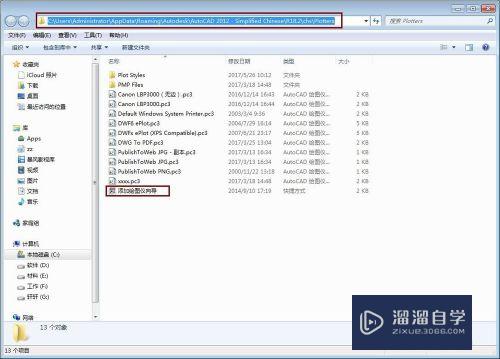

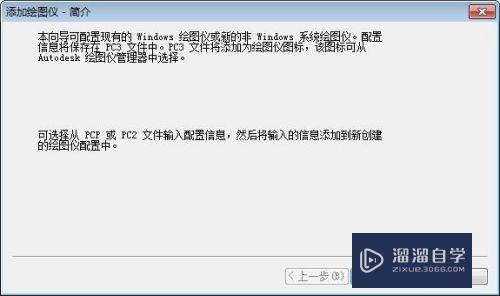

选择添加绘图仪向导，如果不会找可以按图上面的路径找C:\Users\Administrator\AppData\Roaming\Autodesk\AutoCAD 2012 - Simplified Chinese\R18.2\chs\Plotters

第3步

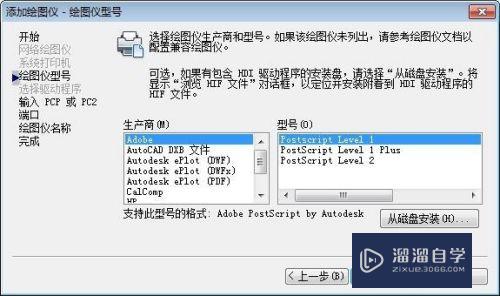

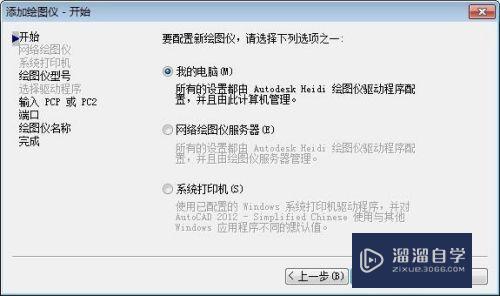

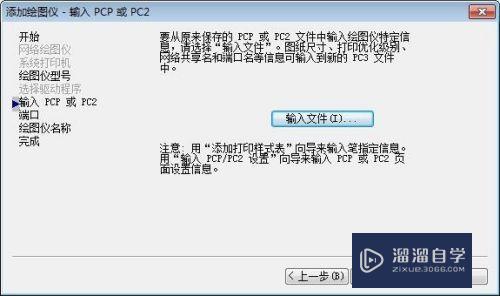

接着按着向导去做

第4步

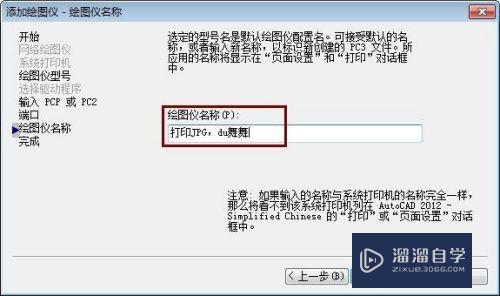

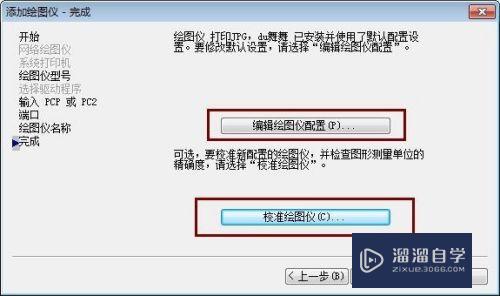

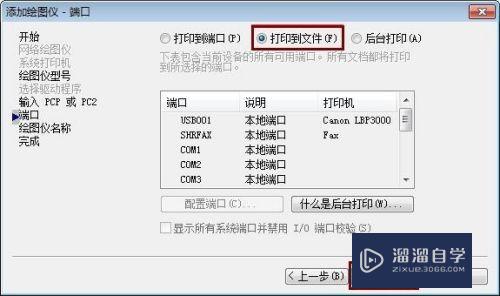

做到“端口”这步的时候，选择打印到文件，改绘图仪名字，然后选择上面那项“编辑绘图仪配置”

第5步

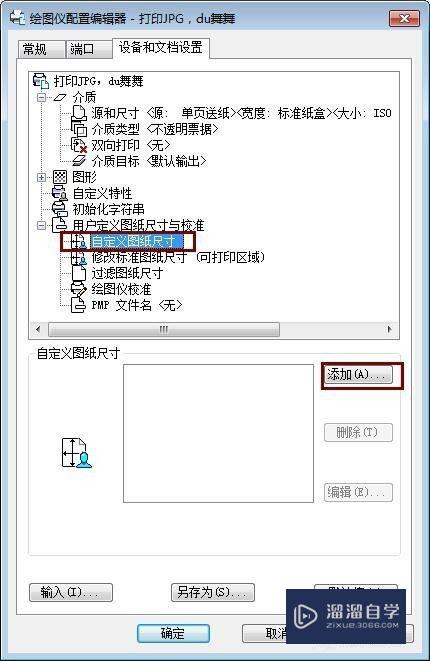

点击“自定义图纸尺寸”，“添加”

第6步

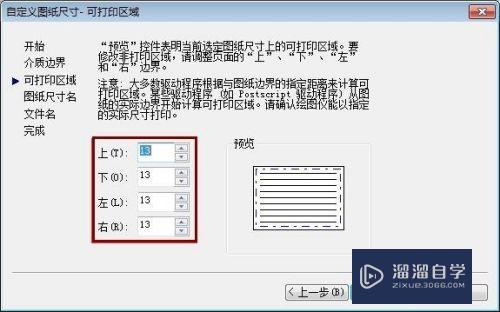

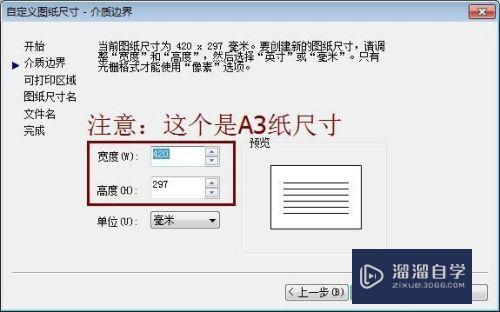

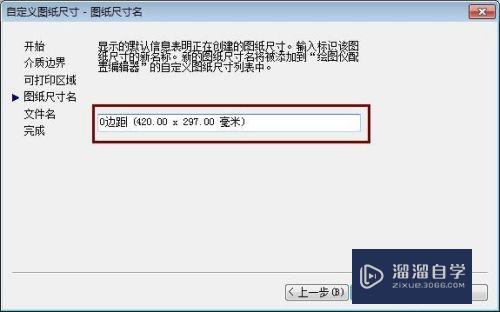

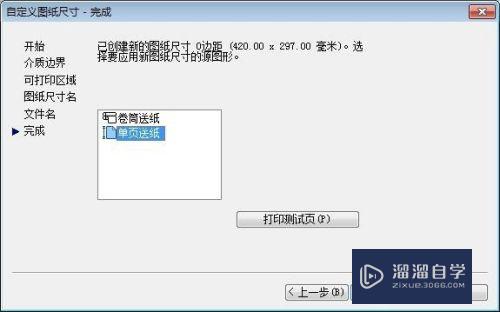

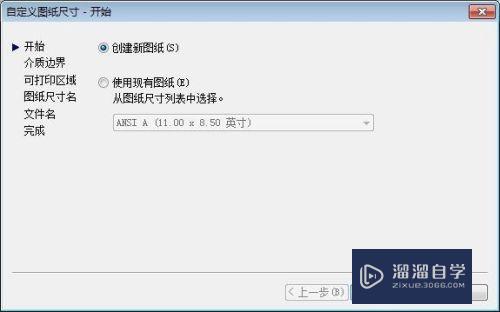

跟着步骤走，先创建图纸，这里以A3纸尺寸为例（420x297），由于打印机一般会留13mm空白距离，而我们是需要打印整页纸的。所以我们把非打印区域为0.这样就是全页了。跟着继续确定确定下去。

第7步

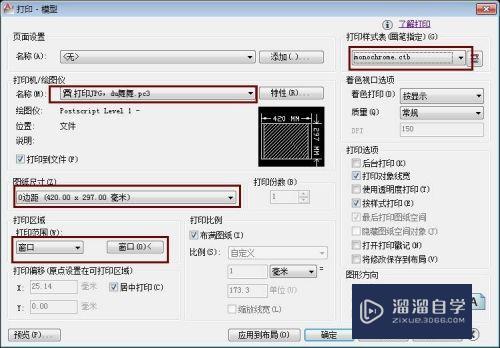

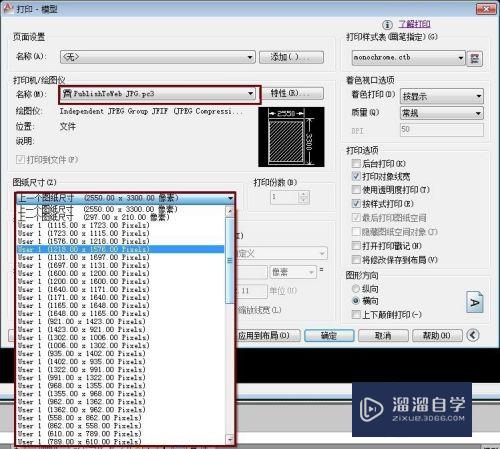

回到CAD，ctrl+P（或者慢慢按文件，打印），会发现打印机有如图的选项了。你可以看到尺寸是有按毫米来算的。（假如是平常直接打印JPG格式，只会给你一堆你根本很难清除尺寸的选项，而且默认自定义是2550x3300像素）

第8步

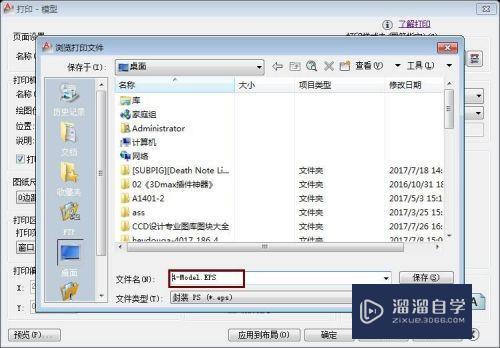

接着窗口框选需要打印的位置，记得居中，保存为EPS格式。（为何EPS等下说）

第9步

打开Photoshop软件，将保存的EPS文件拖进去，这时候可以选择分辨率了，（分辨率会影响清晰程度，一般A3图纸选择300就行了）然后模式选择RGB，（为何选择RGB：因为CAD线条默认RGB，假如打印彩色就选它否则颜色会很难看）接着另存为格式改为jpg，选择图片质量。完成。

第10步

最后放上3个对比图：

图1直接CAD转JPG（默认自定义像素2851x2401）；

图2直接CAD转JPG（修改像素4962x3509）；

图3CAD转EPS转JPG（像素4963x3508）.

你可以看到图2像素与图3像素一样但会有锯齿，而图3则会比较圆润。
