HyperMesh + LS-DYNA:冲压成型案例分享

冲压成型案例

1、案例背景:

冲压成型是指靠压力机和模具对板材、带材、管材和型材等施加外力,使之产生塑性变形或分离,从而获得所需形状和尺寸的工件(冲压件)的加工成型方法。冲压的坯料主要是热轧和冷轧的钢板和钢带。全世界的钢材中,有60~70%是板材,其中大部分经过冲压制成成品。汽车的车身、底盘、油箱、散热器片,锅炉的汽包,容器的壳体,电机、电器的铁芯硅钢片等都是冲压加工的。仪器仪表、家用电器、自行车、办公机械、生活器皿等产品中,也有大量冲压件。

2、知识点预览:

2.1 MAT3、MAT20材料的建立;

2.2 壳网格属性*SECTION_SHELL的建立;

2.3 部件与材料属性的关联(这里的材料、属性、部件一一对应,防止混淆);

2.4 接触设置;

2.5 节点集的建立;

2.6 边界条件的建立;

2.7 载荷曲线的建立、强制载荷的施加;

2.8 控制卡片定义。

3、网格模型如图所示:考虑模型对称性,仅建立1/2模型






4、材料建立:

4.1 建立MATL20_1材料,并赋予相关参数(参数仅用于本案例分析,切勿实际应用)











4.2 建立MATL3_2材料,并赋予相关参数(参数仅用于本案例分析,切勿实际应用)











4.3 建立MATL20_3材料,并赋予相关参数(参数仅用于本案例分析,切勿实际应用)











4.4 建立MATL20_4材料,并赋予相关参数(参数仅用于本案例分析,切勿实际应用)











5、属性建立

5.1 建立SectShell_1, 并赋予相关参数(参数仅用于本案例分析,切勿实际应用)











5.2 建立SectShell_2, 并赋予相关参数(参数仅用于本案例分析,切勿实际应用)











5.3 建立SectShell_3, 并赋予相关参数(参数仅用于本案例分析,切勿实际应用)








5.4 建立SectShell_4, 并赋予相关参数(参数仅用于本案例分析,切勿实际应用)








6、建立部件,并与材料、属性的关联

建立部件1:xiamo






建立部件2、3、4并关联,方法同上,对应关系如下:






7、接触设置

在整个冲压过程中,将所有部件设置自接触,并设置接触参数:






8、边界条件设置

8.1 下模节点集的创建








8.2 创建下模全约束





8.3 创建压圈节点集、并添加全约束:方法同8.1、8.2
















8.4 创建钣金边界条件:方法同8.1、8.2。考虑到钣金在冲压过程中的运动特征,限制其set所在的边仅在YZ平面内运动。











9、创建载荷曲线,并施加强制载荷。(此步骤在LS-prepost中实现)

9.1 分别设置6条曲线用于控制上模的运动过程,曲线3-6数值相同,在此不做展示






9.2 施加强制载荷(对6个方向施加强制载荷)

PID:选择施加对象为上模;

DOF;载荷曲线应用的自由度;

VAD:选择载荷类型(速度、加速度、位移);

LCID:选择加载曲线;

SF:缩放系数。

更多详细参数参见用户手册。

















10、输出关键字设置






11、分析结果

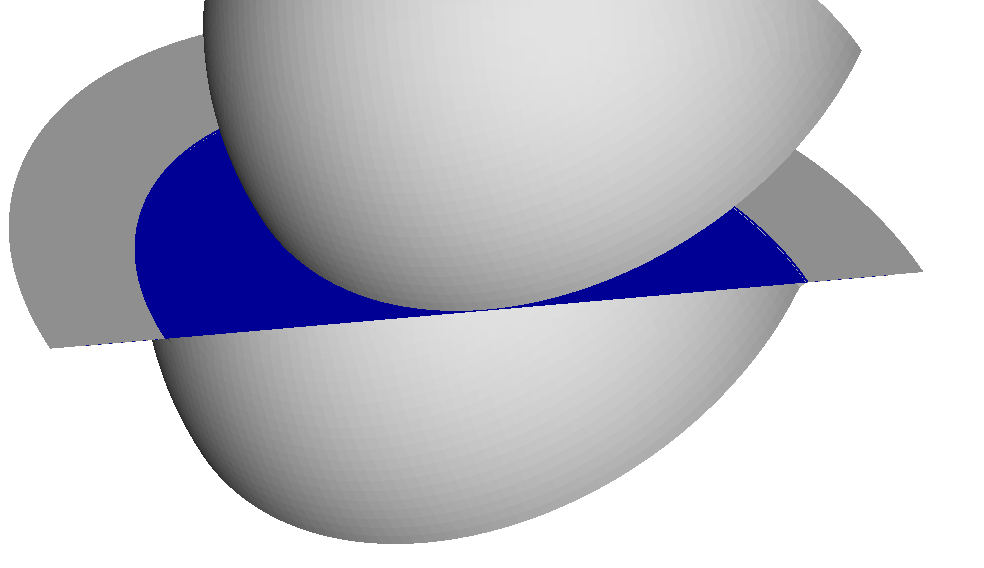

动画展示:






注意:本案例单位制为

长度质量时间密度重力加速度应力
mmtst/mm9810mm/s2MPaN


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
