Hypermesh与Workbench:协同工作的奥秘

众所周知,HM是CAE界前处理最出名的软件之一,WB的名声我也不再多说啥。经常在群里看到有小伙伴吐槽WB的网格划分太渣,所以今年我也赶时髦学习了一下HM。但是发现HM里面的卡片设置真心让人吐槽,所以就想着在HM里面画网格,然后再导入到WB中来计算。

1.三维模型的导出和导入

很多小伙伴都是用三维软件进行建模的,市面上的三维软件也很多:UG,SW,CREO,SCDM等,在导出模型时,个人建议导出STEP或者X_T的中间格式,否则会因为版本和软件不兼容的问题导致别的软件无法导入模型。但是中间格式也会存在一些问题,特别在HM中,因为HM没有单位的概念,特别是低版本中,所以我们很容易因为单位的原因一开始就导致整个分析的错误。

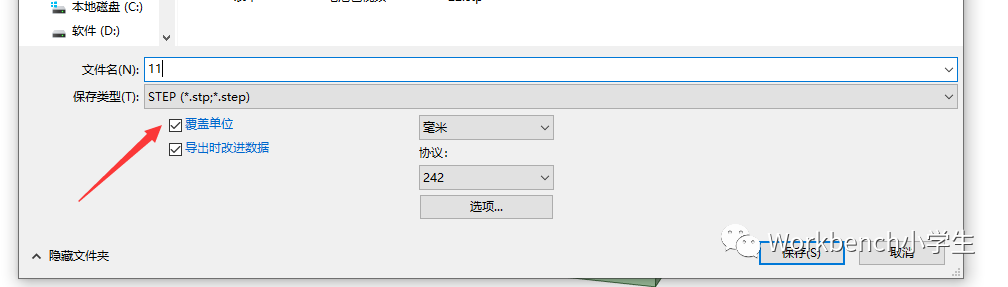

虽然在高版本中加入了Target units:CAD units(这里建议大家最好用比较新的版本,特别是win10建议大家用2019),但是你要是STEP没有自带单位,也会出现单位的问题。因此我们在导出中间格式的时候,一定要注意把单位系统也导出来,下面我就展示一下SCDM里面的设置,相信大部分三维软件都有这个设置,大家自己去摸索一下就好了(特别提醒,HM是不识别中文的,所有的文件名一定要用英文)。

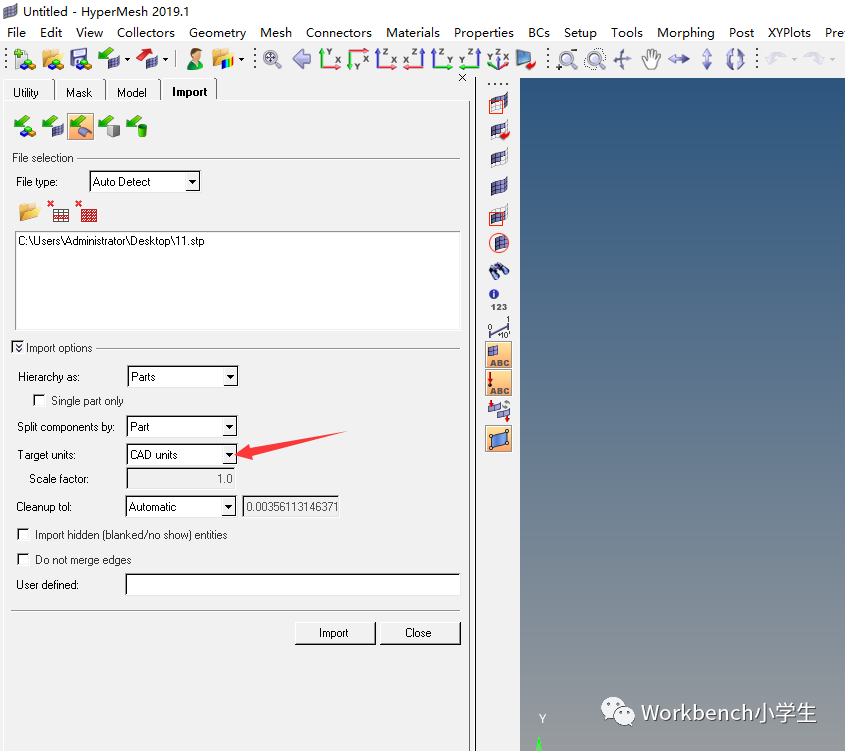

打开HM软件,然后默认即可,导入模型,以防万一,大家可以再测量一下单位是否正确。



2.划分网格

步骤我也不多说了,这里只提醒一点:这个地方设置为elems to solid/surf comp,并且保留三维模型。


3.导出INP格式

关于导出CDB格式的方法,相信很多人已经看过宋博士的文章,具体步骤我也不多说。这里要讲的是群里很多大佬推荐的INP格式,众所周知,INP格式是ABA的文件格式,但是HM可以在多个求解器下导出INP格式,这里我只测试了两个求解器,剩下的大家可以自己去测试,然后在文章下面留言。

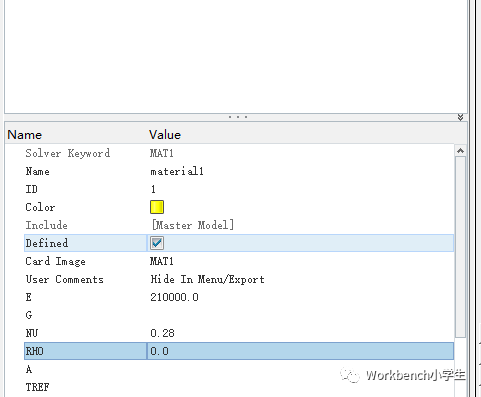

首先是在OPT的求解器下设置,设置材料和属性,然后导出1.inp。

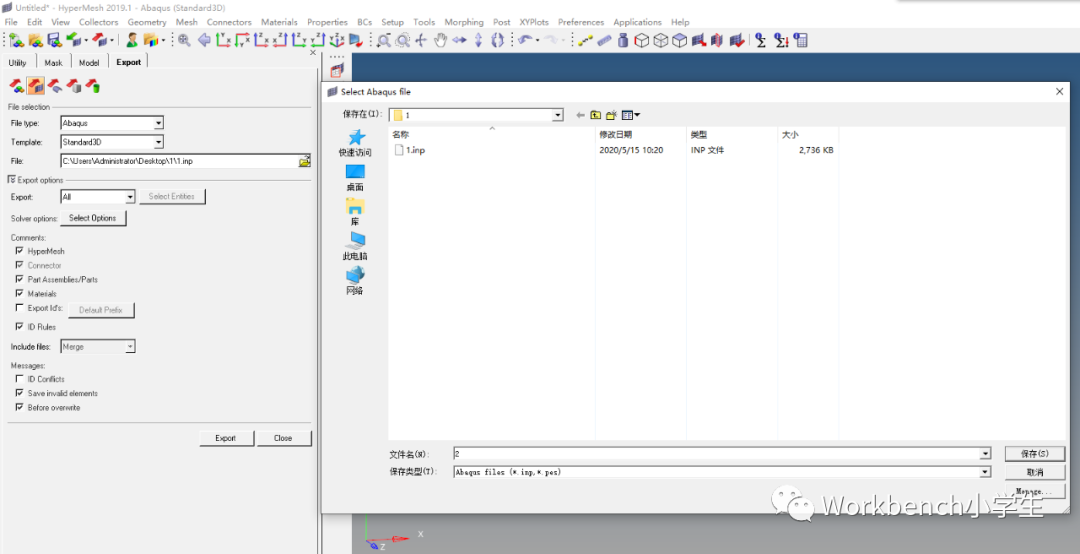

然后选择aba求解器,设置材料和属性,然后导出2.inp。



4.WB界面导入

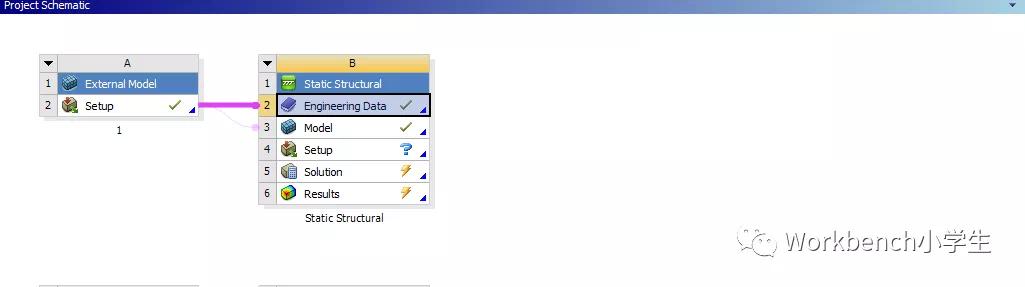

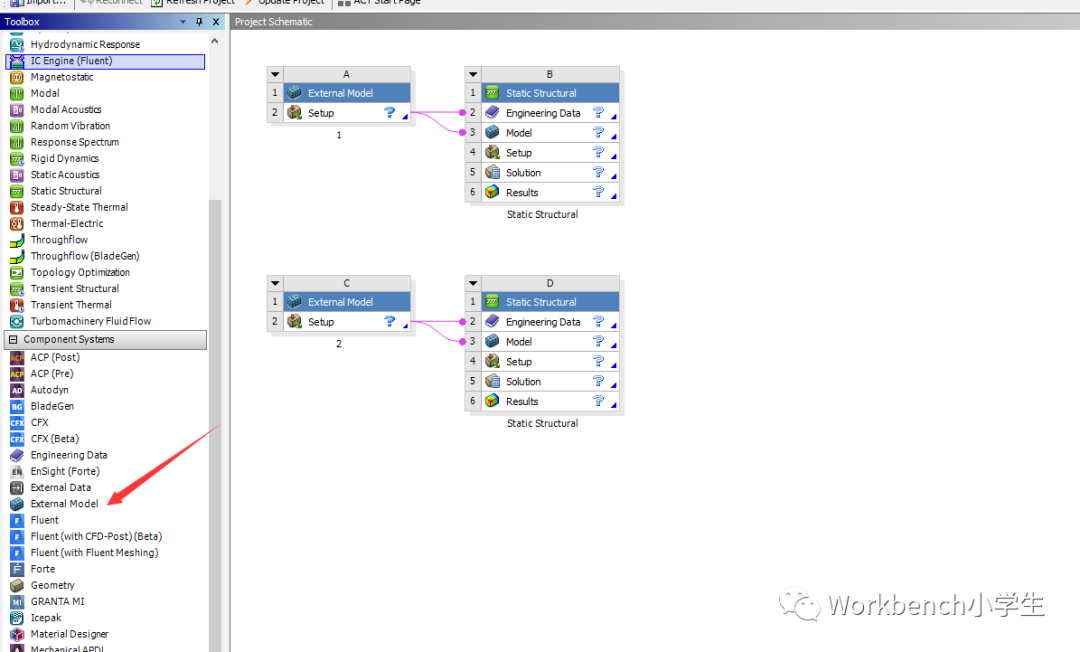

很多人对于HM和WB的联合仿真还是看的宋博士的方法,但是那会宋博士还是用的低版本的软件,奈何现在新版本把Finite Element Modeler给干掉了,所有经常看到群里有小伙伴在问怎么导入的问题。在Finite Element Modeler原来的位置,其实还有一个叫External Model的模块,也是可以导入数据的。下面我们就分别打开1和2两个inp文件,并且分别连接静力学(这里强调一下,连接静力学时,拽过来只能链接材料,必须再手动连接一次才能关联到Model)。

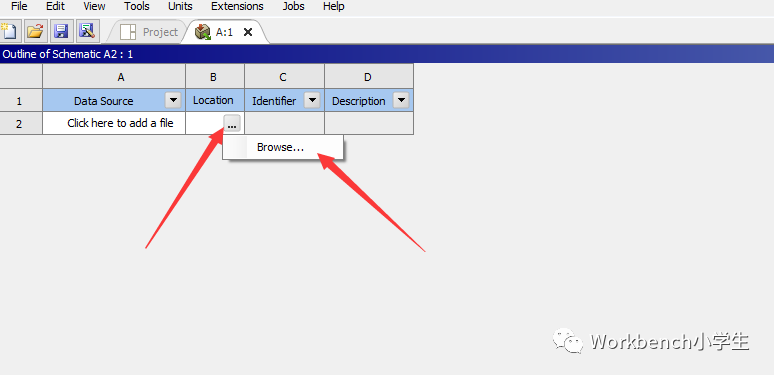

双击External Model中的Setup,然后打开文件的所在位置,然后叉掉回到WB主界面,更新一下数据

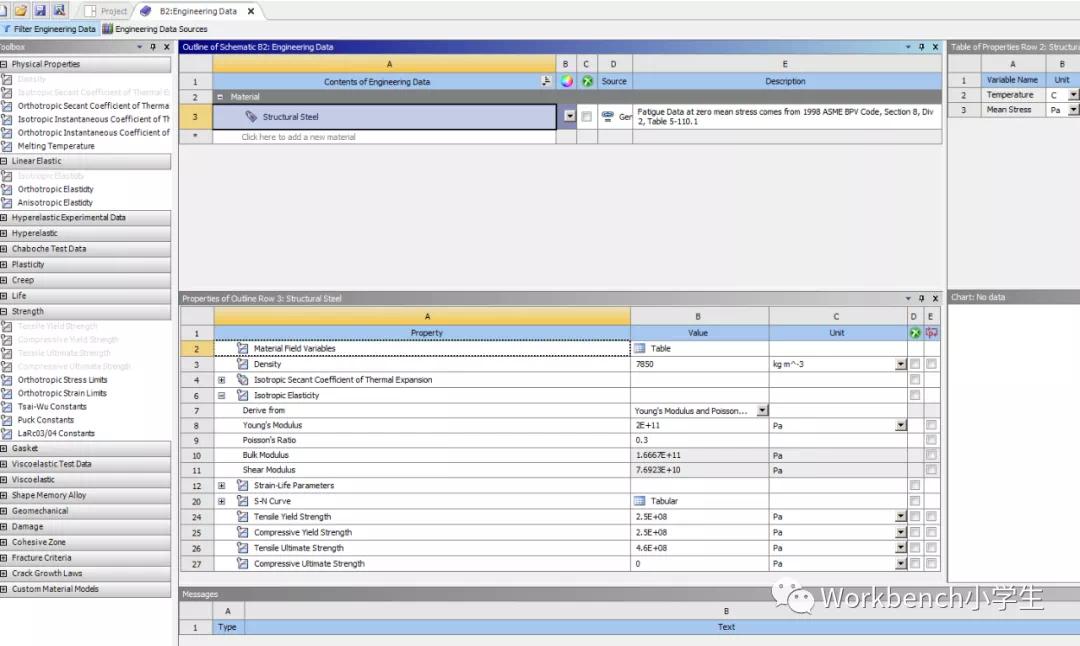

然后打开材料设置,你会发现材料参数没有导过来。


退出材料设置界面。双击model进入mechanical界面,可以看到三维模型和网格都有。


同样的操作,导入2,可以看到材料虽然进来了,但是数据是错误的,在Mechanical里面三维模型和网格也都在。



5. 小结

剩下的设置相信大家也可以完成了,但是细心的小伙伴发现,导入过来的模型WB并没有自动生成接触,需要自己手动去添加接触,而且生成的网格我们在MESH里也无法再进行改动。由于本人学艺不精,无法讲更多的设置导到WB里面进行测试,有兴趣的小伙伴可以自己去研究。还有我之前建议大家讲三维模型留着的原因就是在WB里面的设置中,对三维的设置要比对网格设置方便的多。
