UG建模对象默认颜色永久修改方法

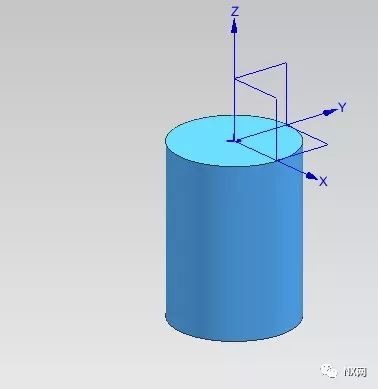

没有修改过的部件颜色如下图:



怎么去修改我们自己想要的颜色呢?例如:



1,首先打开NXUG的管理模板,我这边NXUG是装到C盘的,大家可根据自己的安装位置进行打开。

替换文件路径:C:Program FilesSiemensNX1872LOCALIZATIONprcsimpl_chinesestartup



如下图:



2.找到这个目录之后再去找下图中红色箭头所指定的PRT文件 model-plain-1-mm-template.prt

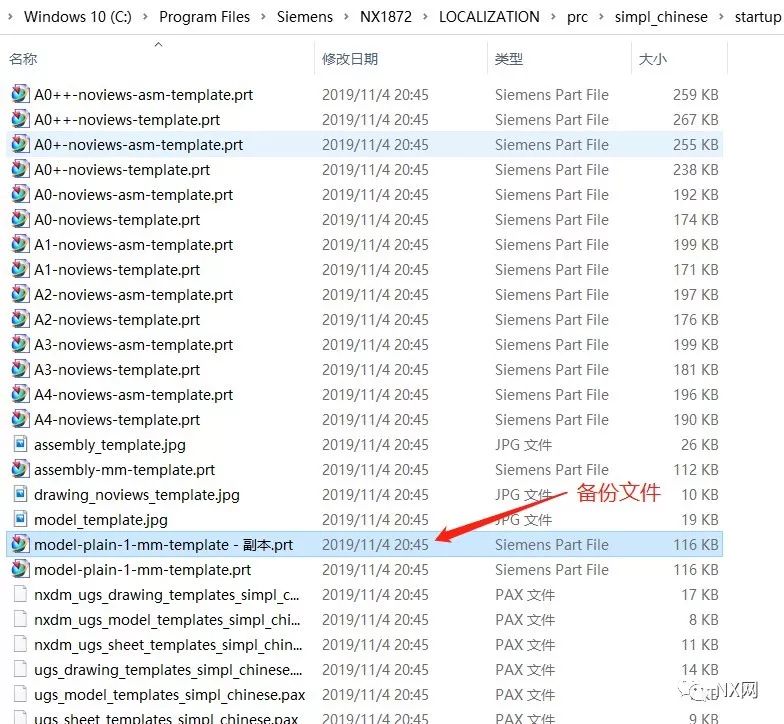

3.然后我们进行备份,也可以直接修改,我为了保险起见所以做了备份如下图



4.接下来我们把下图红色箭头所指定的文件复 制或者剪切到我们桌面,建议复 制最后做好了在替换,不然打开软件操作会报警

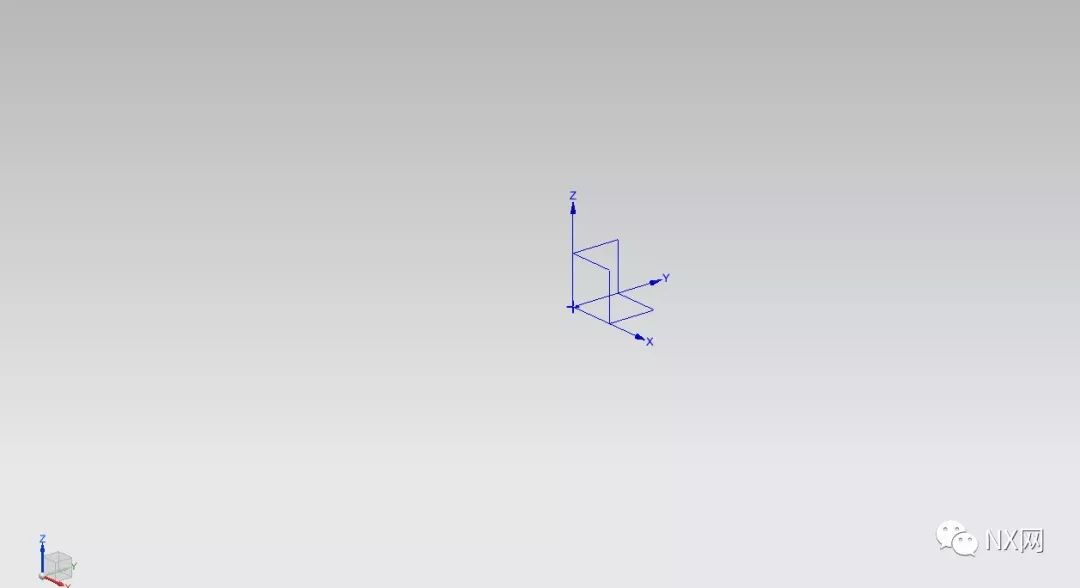

5.在打开我们的NX软件把**到桌面的文件用我们的NX软件打开,打开之后我们什么也看不到如下图

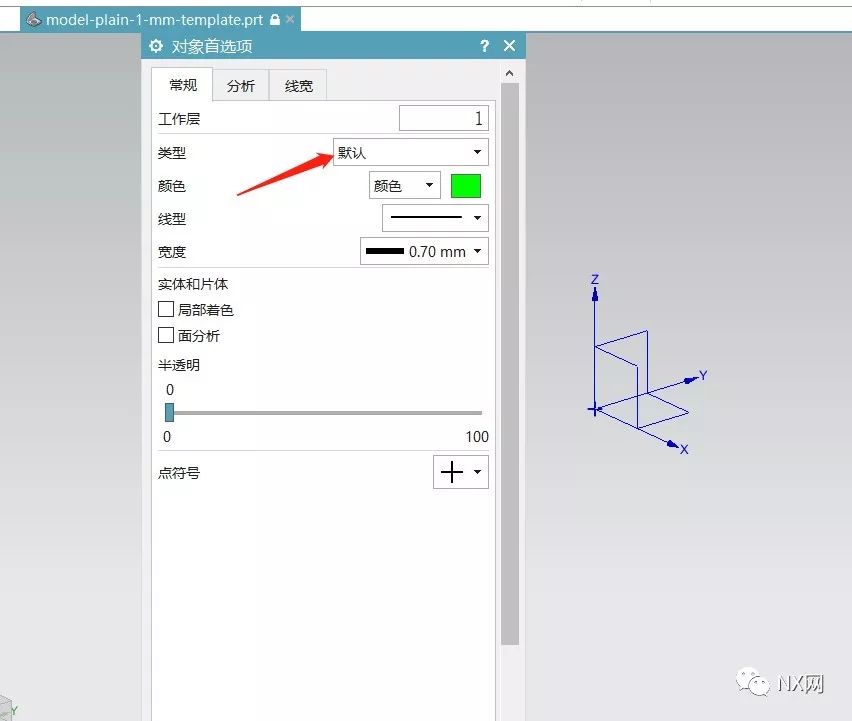

6.在这里我们不要着急,跟着我继续往下操作,找到我们菜单栏里面的首选项,在首选项找到我们的对象,也可以直接快捷键Ctrl+Shift+J打开,打开之后我们看到该窗口中的类型如下图:



7.点击下拉菜单看到实体如下图:

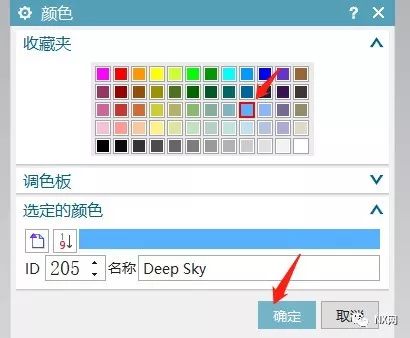

8.点击确定,在看到类型下面的颜色,点击选择我们想要的颜色然后确定在确定如下图

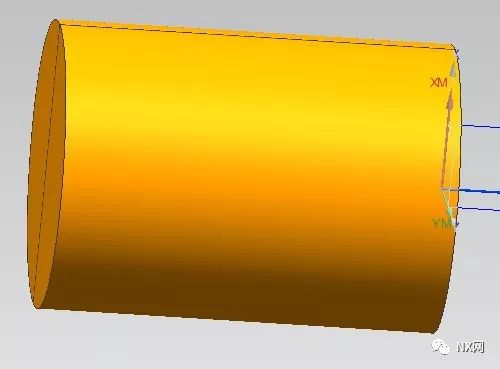

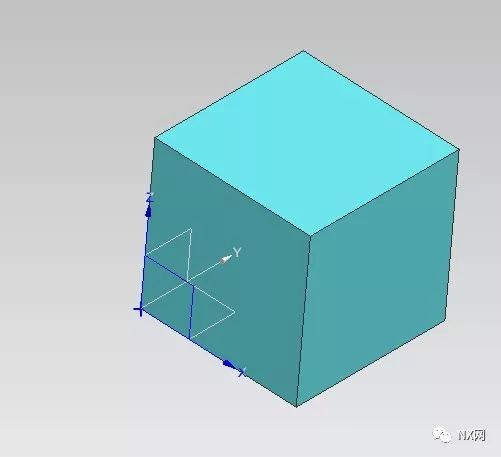

9.这一步我们先点击保存在随便建模一个圆柱看看效果


10.最后再把我们**到桌面的文件model-plain-1-mm-template.prt**粘贴到下图的目录即可完成。

替换文件路径:C:Program FilesSiemensNX1872LOCALIZATIONprcsimpl_chinesestartup


11.如果我们不想要打开软件看到基准坐标系,只要WCS。就在没点击保存之前把基准坐标系隐藏,然后显示我们的WCS,这样就可以永久隐藏基准坐标系显示WCS了,还可以放置WCS三个轴的摆放位置。


12.如果已经点击保存了。已经做好11步之后在点击保存**桌面的文件到我们指定的目录进行替换即可。


替换文件路径:C:Program FilesSiemensNX1872LOCALIZATIONprcsimpl_chinesestartup
