UG NX2406模板文件修改的方法及操作技巧经验分享

NX2406的模板文件和以前的版本不一样了，2312之后就换了位置，别再去UGII\templates下面找了。建模和装配模板现在在GCTOOLKIT下面，完整路径是安装目录\Siemens\NX2406\GCTOOLKIT\prc\simpl_chinese\startup，我这边是装在D盘所以D:\Program Files\Siemens\NX2406\GCTOOLKIT\prc\simpl_chinese\startup，建模文件model-plain-1-mm-template.prt，装配是assembly-mm-template.prt，A4零件图模板A4-noviews-template.prt也在同一个目录。钣金和外观造型的模板还在老地方UGII\templates没动，钣金偶尔会用到的几个选项确实得去那里找，之前找了半天没找着是因为搜错目录了。

改模板之前先把文件属性里的只读勾去掉，这一步不做后面全是白费功夫，去完之后一定要关掉NX再重新打开，如果之前已经打开过模板文件的窗口，就算去掉了只读属性也存不了，读过的文件默认锁只读。另一个常见问题是权限，右键NX快捷方式以管理员身份运行再打开模板，普通账户在某些机器上写不进去。如果上面两步都做了还是保存不了，把模板文件复制到桌面改好再覆盖回去，替换之前备份原文件。

建模模板打开后改的东西包括背景颜色、默认单位、基准坐标系、图层设置、视图方向、材料属性自动更新这些，先把需要引用的属性参数建好，指派材料之后进属性对话框勾上保存时更新质量属性，然后在标题栏里通过单元格右键导入属性引用NX_Material和NX_MASS，把模型删掉再保存，下次新建就自动带出来。坐标系也可以在模板里预先建好一个，省得每次新建零件都手动建坐标，基准平面下拉菜单里面有基准坐标系按钮，点一下确认就行。

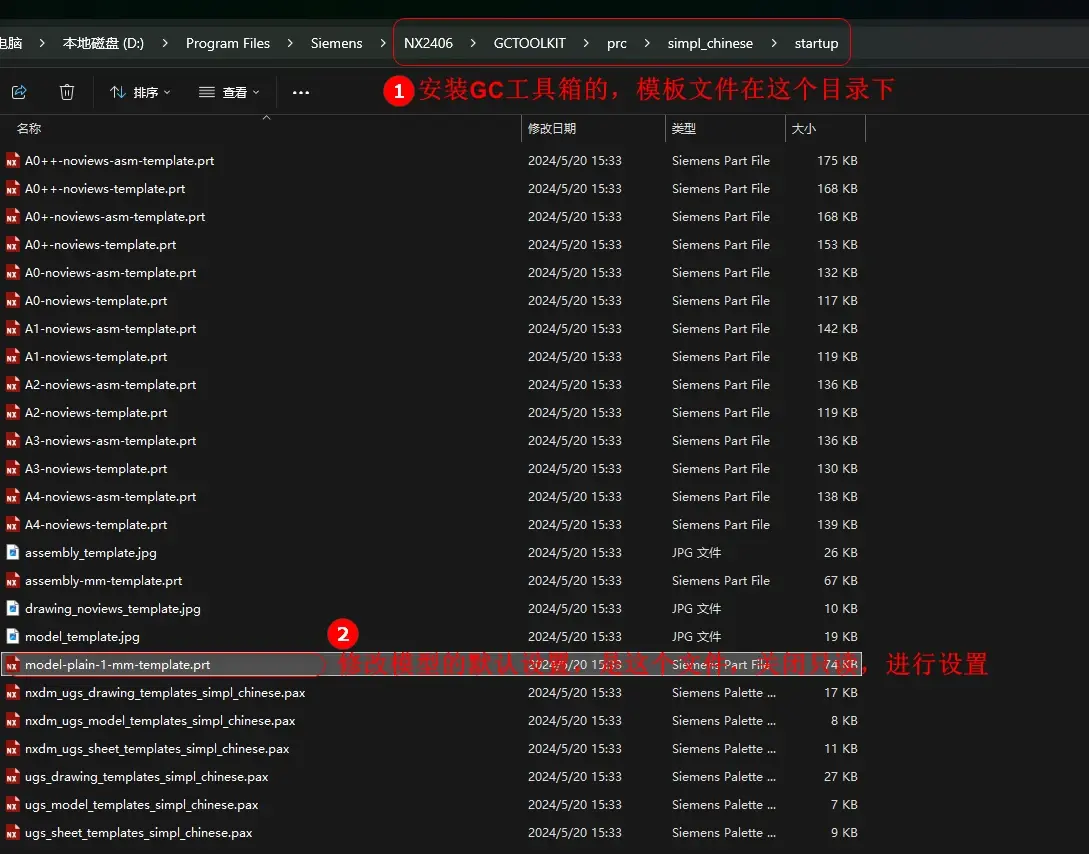

NX2406模型的模板文件文件存放在这个位置（如下图），修改后可以加载成默认设置。

制图模板改法不一样，工程图不是打开模板文件改首选项就行的，首选项只对本次打开有效，下次开就回去了，永久修改要走用户默认设置里的制图标准去新建一个标准。如果只在工程图模板文件里改首选项，第二次打开又是初始状态，跟没改一样。新建一个标准比如GB-1，以后新建图纸默认按这个标准走，项目特殊需要临时改的就直接改首选项不影响标准本身。

要加自定义选项卡或者模板库的话需要动PAX文件，那个文件在UGII\templates下面，环境变量UGII_TEMPLATES_DIR可以指到别的地方，设了之后整个新建对话框的模板都从那个目录找，不是只换一个选项卡，只想换制图模板的话别用这个变量。改NC模板的话可以在模板文件里面直接改默认输出位置，不要图省事去加环境变量，卸载软件环境变量不会跟着删，下次想换回来会很麻烦。

设置完验证的路径就是新建零件看看单位、图层、坐标系、背景颜色是不是按照模板来的，制图就新建图纸看标题栏、图框、标注样式，质量属性在建模模块下指派材料后看属性里的数值有没有自动更新。模板文件每次改完存一份到共享盘，文件路径D:\Program Files\Siemens\NX2406\GCTOOLKIT\prc\simpl_chinese\startup\model-plain-1-mm-template
