Hypermesh二维网格神器：washer功能深度应用

划分网格时，通常会遇到开孔的二维模型，在处理时，网格划分较为复杂且不均匀，导致分析计算误差较大且不精确，无疑给工程师造成了巨大困扰，本文将对开孔二维模型网格划分进行网格划分。

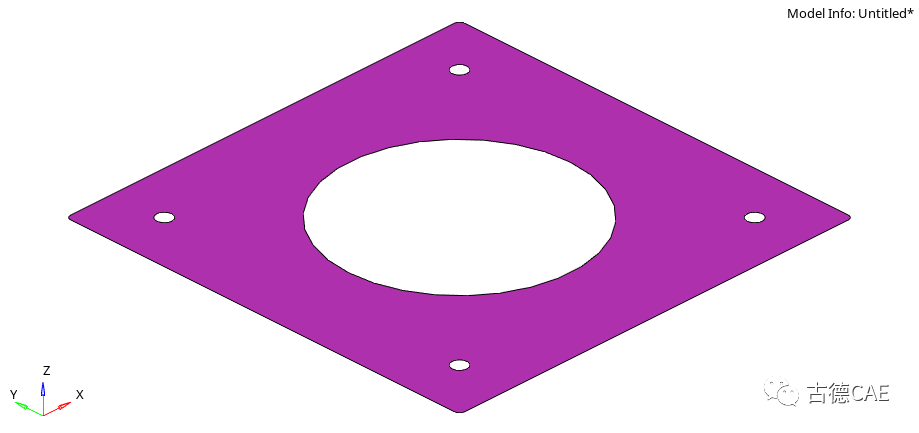

首先导入二维模型，如下图所示。

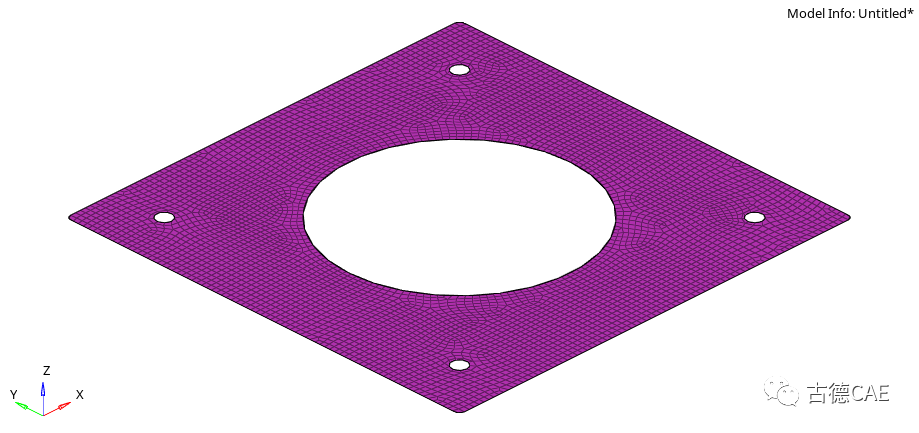

将其划分为网格单元尺寸为2的四边形网格模型，如下图所示。

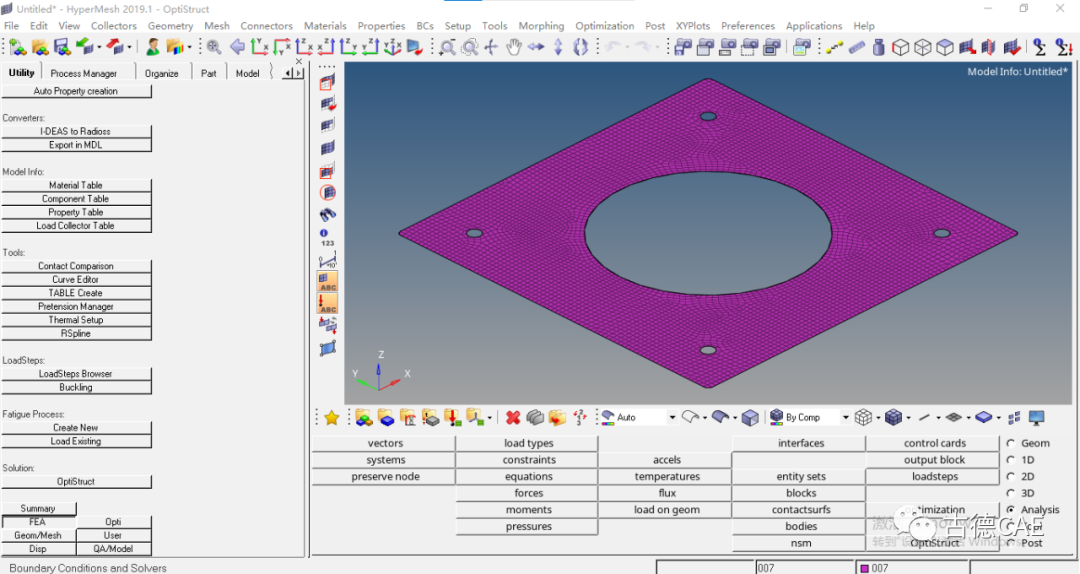

在操作工具栏中点击Utility，进入如下界面，如下图所示

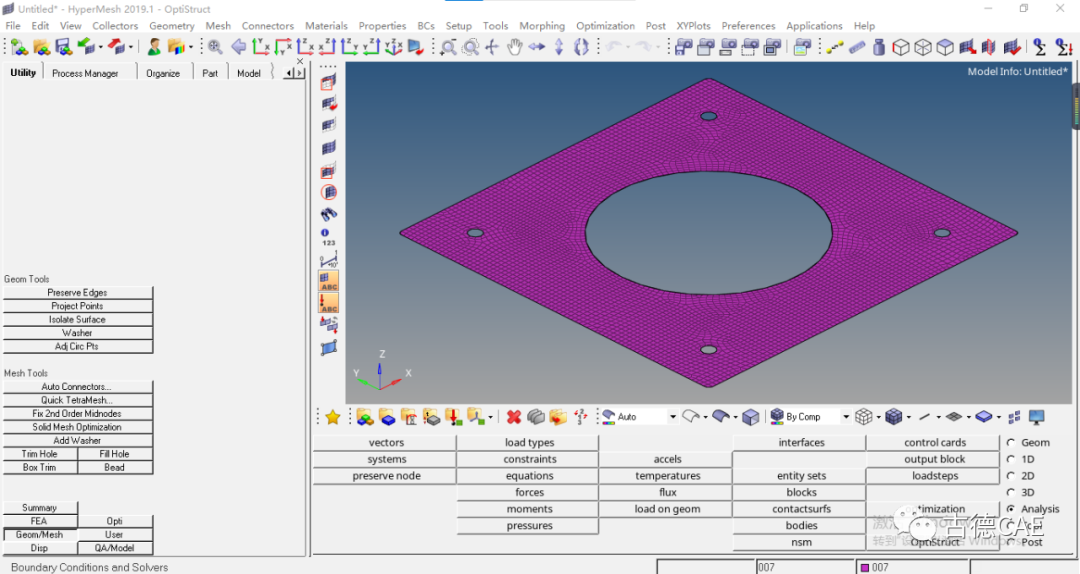

在操作界面中点击Geom/Mesh，如下图所示。

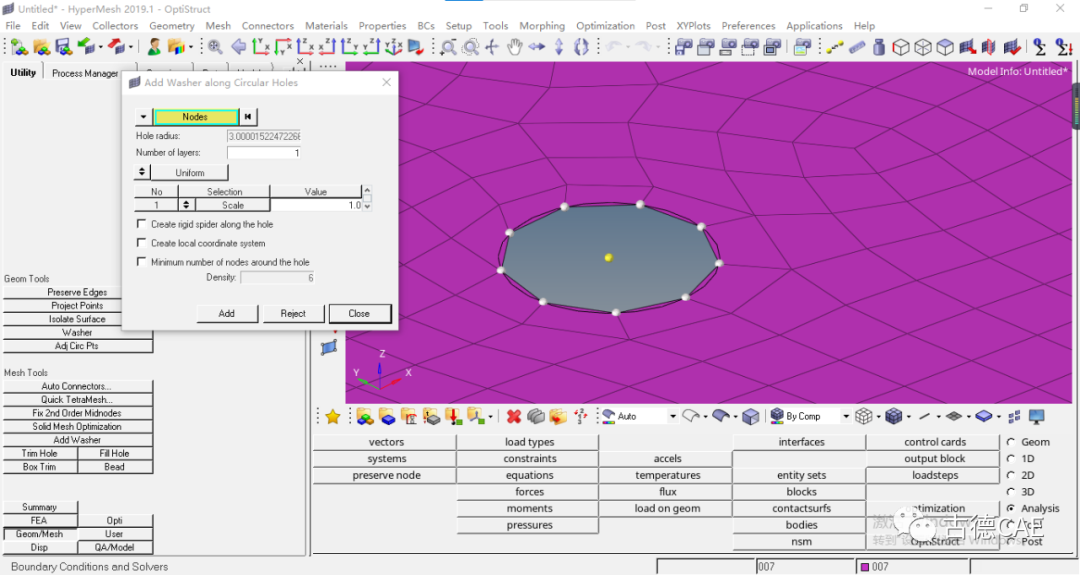

并进入ADD Washer界面，并选择其中一个圆孔的所有边界点，如下图所示。

在number of layers中输入圆孔边界规范网格的层数，本文输入层数为3；下述放大倍数Scale中分别输入1、0.6、0.3

如下图所示。

点击Creat rigid spider along the hole可以创建RBE2刚性连接，将周围网格连接于圆孔中心点。

点击Creat local coordinate system创建垂直于圆孔平面的，以圆孔中心为原点的局部坐标系。

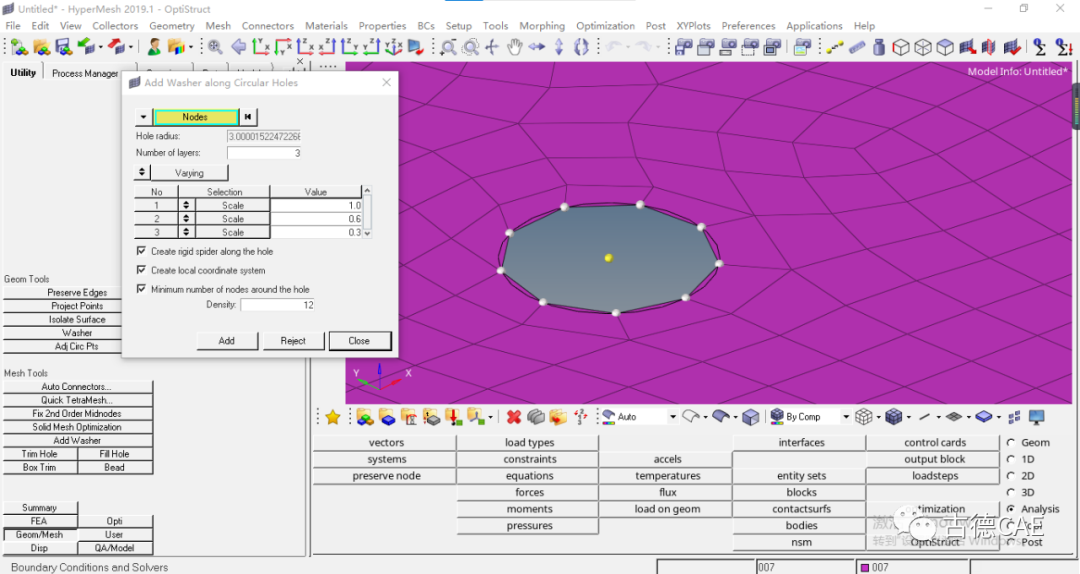

点击Minimum number of nodes around the hole来控制圆孔单元周围网格密度，本文输入12。如下图所示。

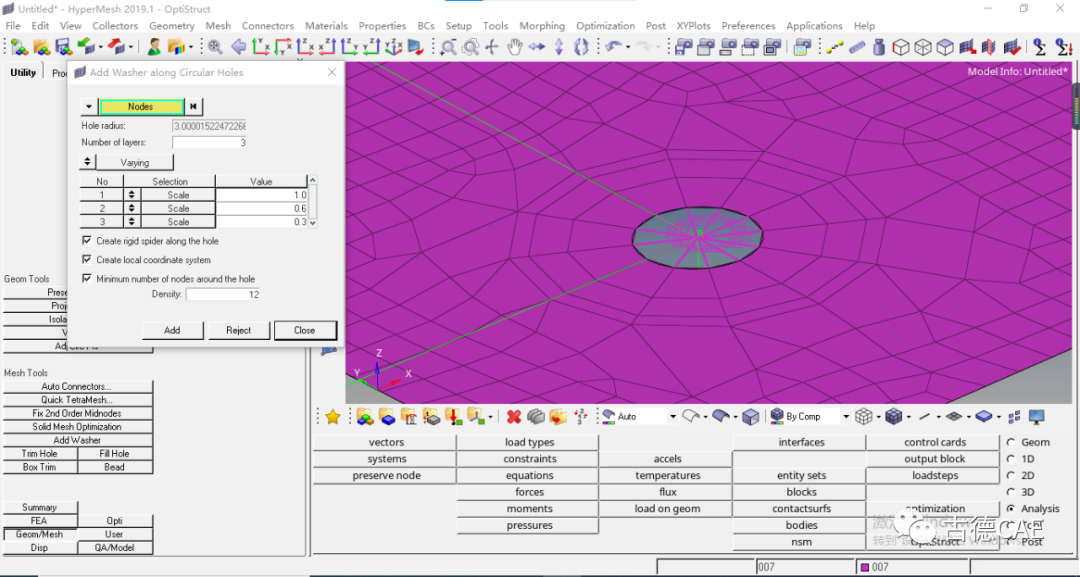

后点击ADD，生成如下图所示的带孔网格单元，如下图所示。
