FLUENT高尔夫球飞行动态模拟:精准再现飞行轨迹

本教程演示了高尔夫球飞行外流场模拟情况。





1启动FLUENT并导入网格

1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令,启动Fluent 2020。

2)单击主菜单中File→Read→Mesh命令,导入.msh网格文件。


2定义模型

1)单击命令结构树中General按钮,弹出General(总体模型设定)面板,Solver中Time选择Transient。



3设置湍流模型

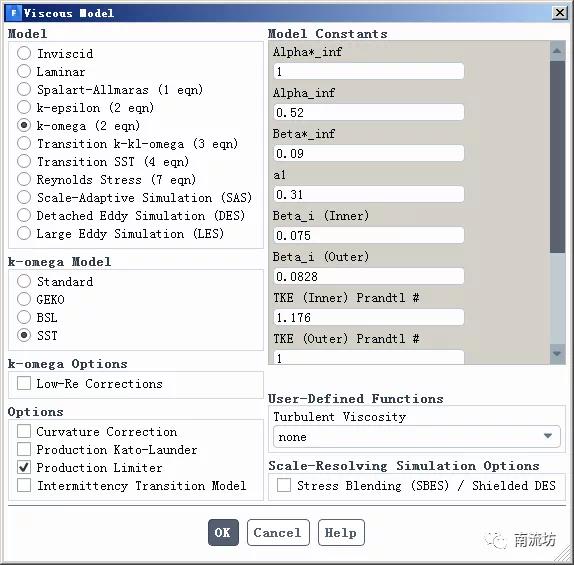

1)在模型设定面板Models中双击Viscous按钮,弹出Viscous Models对话框,勾选SST k-omega模型,单击OK按钮确认。






4设置边界条件

1)单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

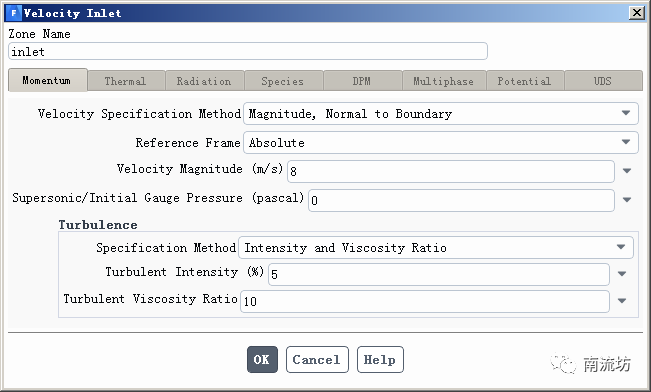

2)在边界条件面板中,设置inlet,Velocity Magnitude输入8m/s,单击OK按钮确认。






5初始条件

1)单击主菜单中Solving→Initialization按钮,弹出Solution Initialization(初始化设置)面板。Initialization Methods中选择Hyper Initialization,单击Initialize按钮进行初始化。



6计算求解

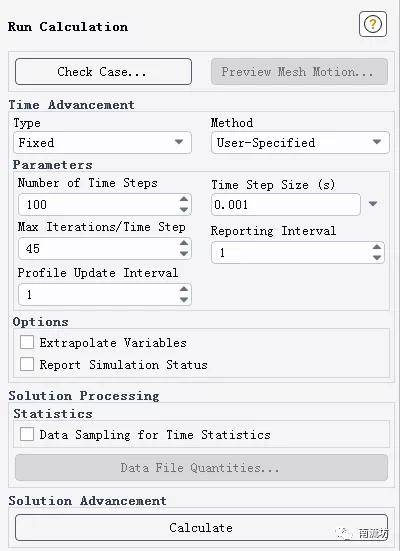

1)单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。在Time Step Size中输入0.001,在Number of Time Steps中输入100,单击Calculate开始计算。





7结果后处理

1)进入CFD-Post界面,显示速度场云图。
