NX分组管理策略

适用版本：NX所有版本

在NX中有组的功能，即可将很多对象组成一个组，方便用户管理或编辑。但很多用户对此功能并不是很了解，所以在平时的软件使用过程中不太会使用组的功能，下面就简单为大家介绍下组的用法。

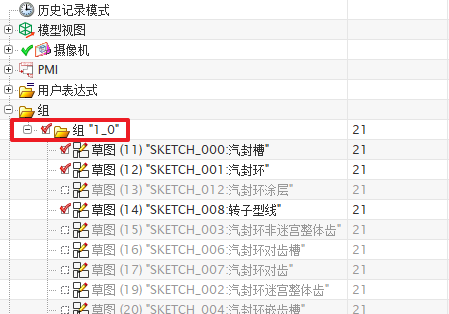

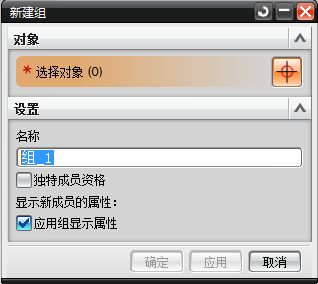

在“格式”菜单下有“分组”的功能，选择“新建组”，如图1所示，选择需要放入组中的对象，可以选择曲线、草图、基准、体等等。输入组的名称，完成后在部件导航器组节点下会生成刚刚所创建的组对象，如图2所示。用户可以对这个组进行整体操作，如编辑、删除、移动等等。

图1

图2

下面通过一个实例介绍一下分组应用。

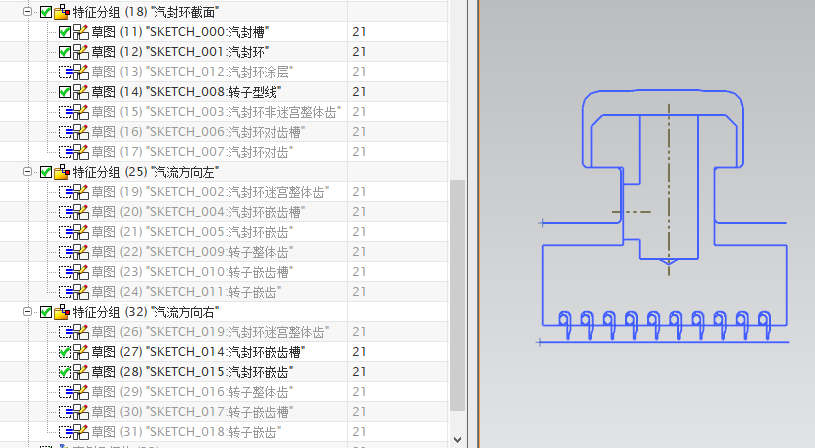

如图3所示，该截面为一个汽封环截面草图模型。在图3中的部件导航器中也可以看到，汽封环的截面是由多个草图组成的。这是一个参数化的汽封环草图截面，根据汽流方向、规格、齿数、齿形等参数设置，汽封环截面会发生相应的改变，因此不能将全部的截面曲线绘制到一个草图当中。汽封环是汽封模型的一个基础单元，一个汽封模型中会包含若干个汽封环，因此需要将组成汽封环的所有截面草图作为一个整体进行操作。

图3

在高版本NX当中，特征操作是可以通过选择特征组来达到同时选择多个特征的目的。但是在低版本NX中，是无法实现高版本那样的操作的。因此需要使用分组功能（图4）

图4

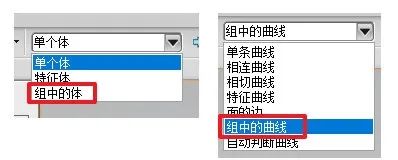

启动某个功能，需要操作组中的所有对象时，可以在工具条中的选择意图对话框中选择“组中的体”或“组中的曲线”，然后在导航器中选择对应的组即可操作组中的所有对象。（图5）

图5
