KeyShot几何图形编辑器：灵活运用技巧

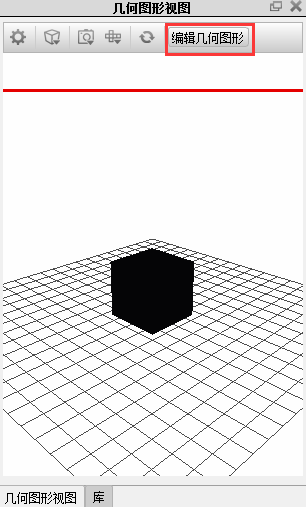

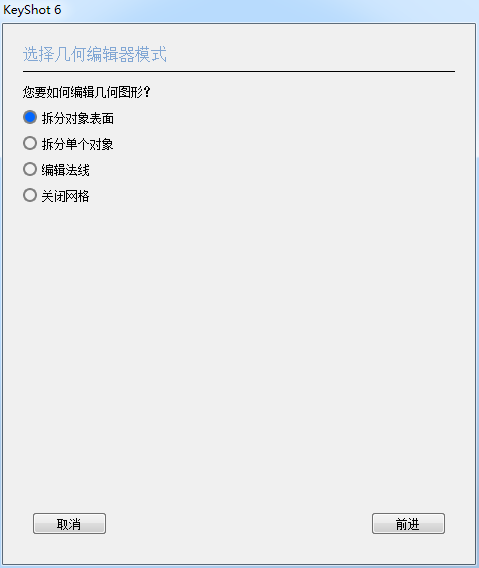

在KeyShot的OpenGL视图中，可以自由拆分表面、计算顶点法线和关闭打开的边界，只需点击几何图形视图功能区上的‘编辑几何图形’，从部件列表中选择一个部件。你也可以在场景树形图或实时视图里右击某个部件，选择‘编辑几何图形’来启动几何图形视图和几何图形编辑器对话框。

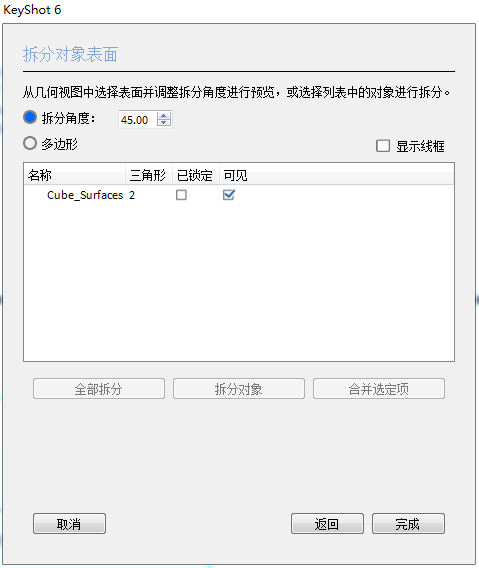

拆分对象表面

   如果你想从单一部件中拆分特定的多边形，则使用“拆分对象表面”选项，这有助于你应用单独的材料到单一部件上，或者当部件建模在一起，你想单独使用部件时。

拆分角度

   使用拆分角度让KeyShot根据角度相邻的多边形自动确定你想拆分部件的方向，小于输入值的一个角度有一个面的多边形将突出显示。

多边形

   用这个来从表面选择单个多边形，点击部件突出显示单个多边形的时候按住Ctrl键。

显示线框

   启用显示线框来显示部件的线框。

全部拆分/拆分对象/合并选定项

   选定你想拆分的多边形之后，点击“全部拆分”为选定的每一个单个多边形创建部件，或者点击“拆分对象”将选定的多边形分组到单独的部件中。如果你想合并某些拆分的部件，按住Shift键，选择需要合并的部件，然后点击“合并选定项”。

拆分单个对象

   当模型的单个对象被分组到单一部件中时，使用“拆分单个对象”。

编辑法线

   法线是垂直于网格表面的方向，在3D模型里，法线方向应该全都面向同一个方向，否则可能会出现洞，同时如果你的顶点法线不一致，也可能会出现平点。如果你的模型有洞或者平坦区域，建议使用“编辑法线”工具使法线一致。

关闭网格

   如果多边形有一个小孔，使用“关闭网格”来填充丢失的多边形。在“关闭网格”窗口中，KeyShot会列出你选择的部件的开放边缘，你可以选择单个连续的小孔，然后点击“关闭选择的边缘”，KeyShot将创建多边形来填充小孔。如果部件有2个小孔，你想在这两个小孔之间创建坚实的连接，则选择这2个小孔，点击“连接选定的边缘”。
