压缩机在航空航天和涡轮机械工业中较为常见,在设计压缩机的过程中,预测各部件的流场尤为重要。Fluent在2022R1版本中更新了Turbo Workflow工作流程,本案例通过Fluent2022R2版本Turbo Workflow流程设置压缩机流动模拟进行计算,以评估压缩机的性能。
Turbo Workflow可以在Ansys Fluent中轻松设置涡轮机械分析,设置过程可简单分为以下几步:对涡轮机械特征进行描述,导入网格,定义与涡轮相关的映射和物理条件,最后创建涡轮特定的拓扑和报告。

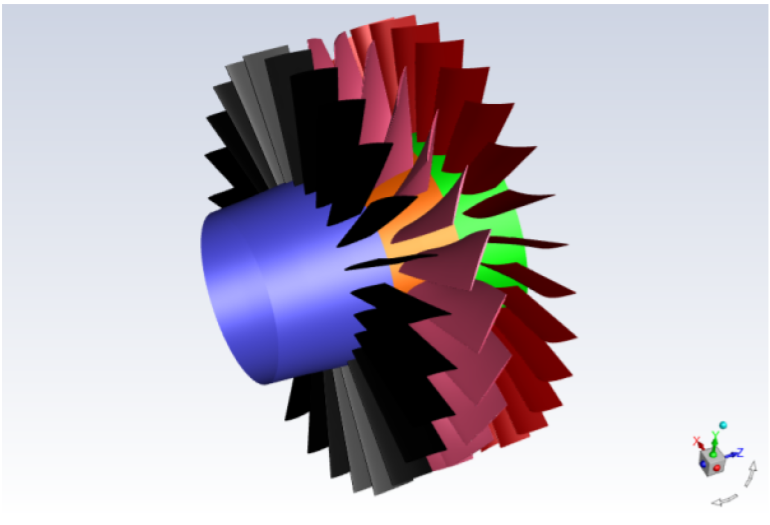

问题描述:压缩机几何如下图所示,由进口导叶、转子和定子组成。进口导叶有26个叶片,转子有23个叶片,转速为17100rpm,定子有30个通道,进气道总压为60000 Pa,出口静压呈径向均衡分布,沿轮毂出口静压为60500 Pa。
