附资料下载| ANSYS CFD 2022旋转机械功能更新详解

文章篇幅有限

微信扫码海报获取完整版资料下载

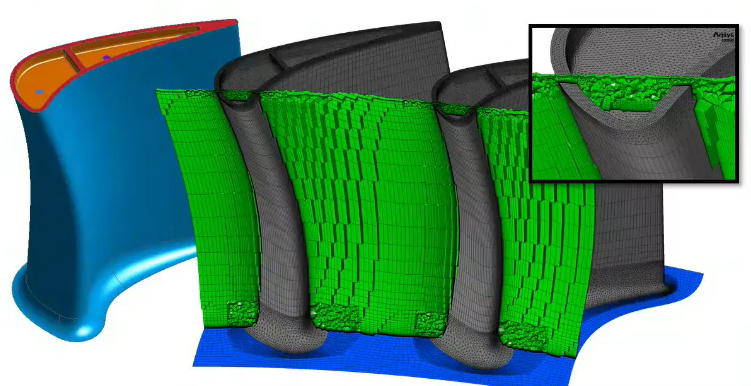

在保持主要叶片叶身为六面体网格的前提下，可在叶顶叶根的位置出现相应的四面体网格来适应不同的复杂几何体。

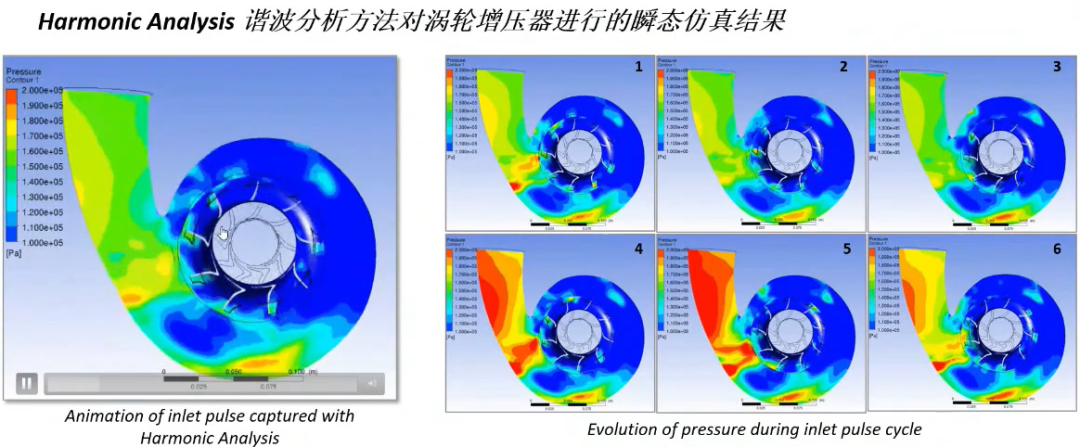

Harmonic Analysis谐波分析方法应力/应变恢复

可加速涡轮增压器疲劳耐久仿真分析速度，提升100倍以上。

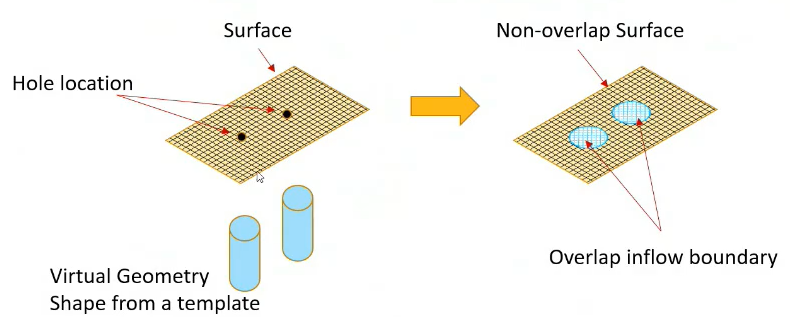

BFC气膜冷却模型

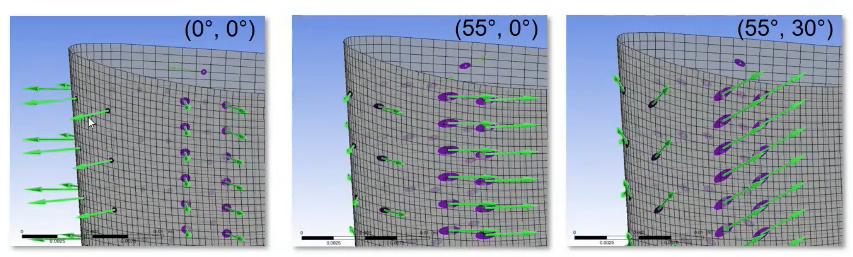

气膜冷却模型的气膜孔气流可视化功能有所提升，可在设置完毕后查看冷却气流的位置、喷射方向和气膜孔的形状等等。

其他方面功能加强

支持fluent CFF格式文件，CFF格式网格可以直接导入CFX Pre。CFXSo/verMPl并行求解方面有所提升。

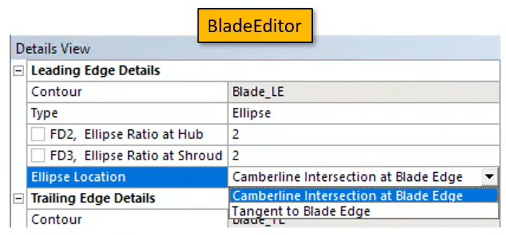

支持通过NDF格式文件将几何从BladeGen导入到BladeEditor，可实现叶片几何在已有几何模型基础上进行调整变化。

Turbo Workflow (TWF)叶轮机专用前处理

帮助用户更快完成旋转机械仿真的前处理设置和监控测点设置；减少用户重复输入的操作和错误操作的可能；对操作树可进行编辑和撤回操作。

叶片转静交界面更新

可以同时处理多级的旋转机械叶片，适用于航发/燃机等多级旋转机械产品。

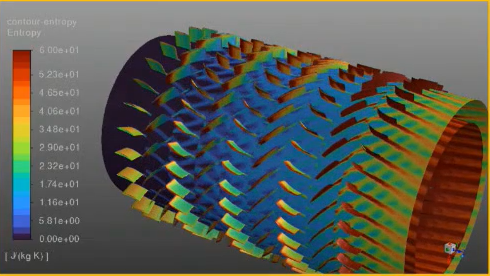

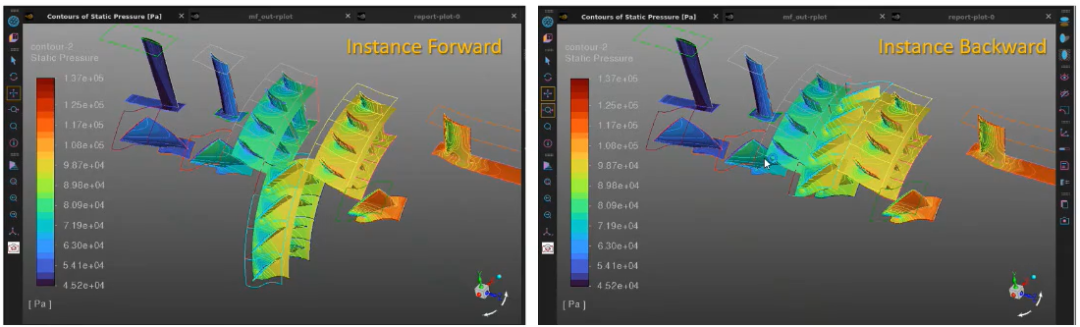

Periodic Instancing叶片周期性复制

可创建并显示全环360°叶片流场，允许设置叶片通道复制的个数，叶片可沿正向或反向旋转复制。

非平衡湿蒸气模型

Fluent支持导入Real Gas Property (RGP)气体性质表。

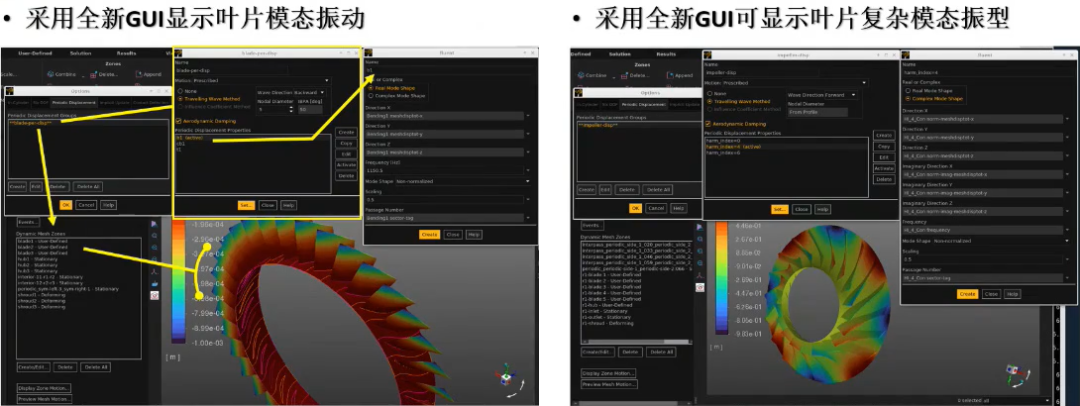

气动阻尼计算/叶片周期性运动设置

可导入并读取叶片模态数据，基于模态数据文件指定叶片的单向震动模式，然后通过traveling wave method指定叶片的项目交叉以及叶片变形的旋转方向，目前只支持瞬态仿真。

.CSV格式文件处理

Fluent可读入.CSV格式文件，可自动读入文件中单位系统并转化为SI单位用于计算时使用。气动仿真和气膜冷却模型也同样支持。

基于傅里叶方法的叶片瞬态仿真模型

主要用于进口/出口畸变或扰动仿真（动叶畸变对下游静叶的影响、静叶畸变对下游动叶的影响）。
