解决UG草图导出至AutoCAD线段破损问题

如果使用UG绘制的草图，导出为AutoCAD的dxf文件或者Dwg文件时，会出现线段破损等问题

要导出为CAD草图的图形是这样的：首先我们讲错误步骤:

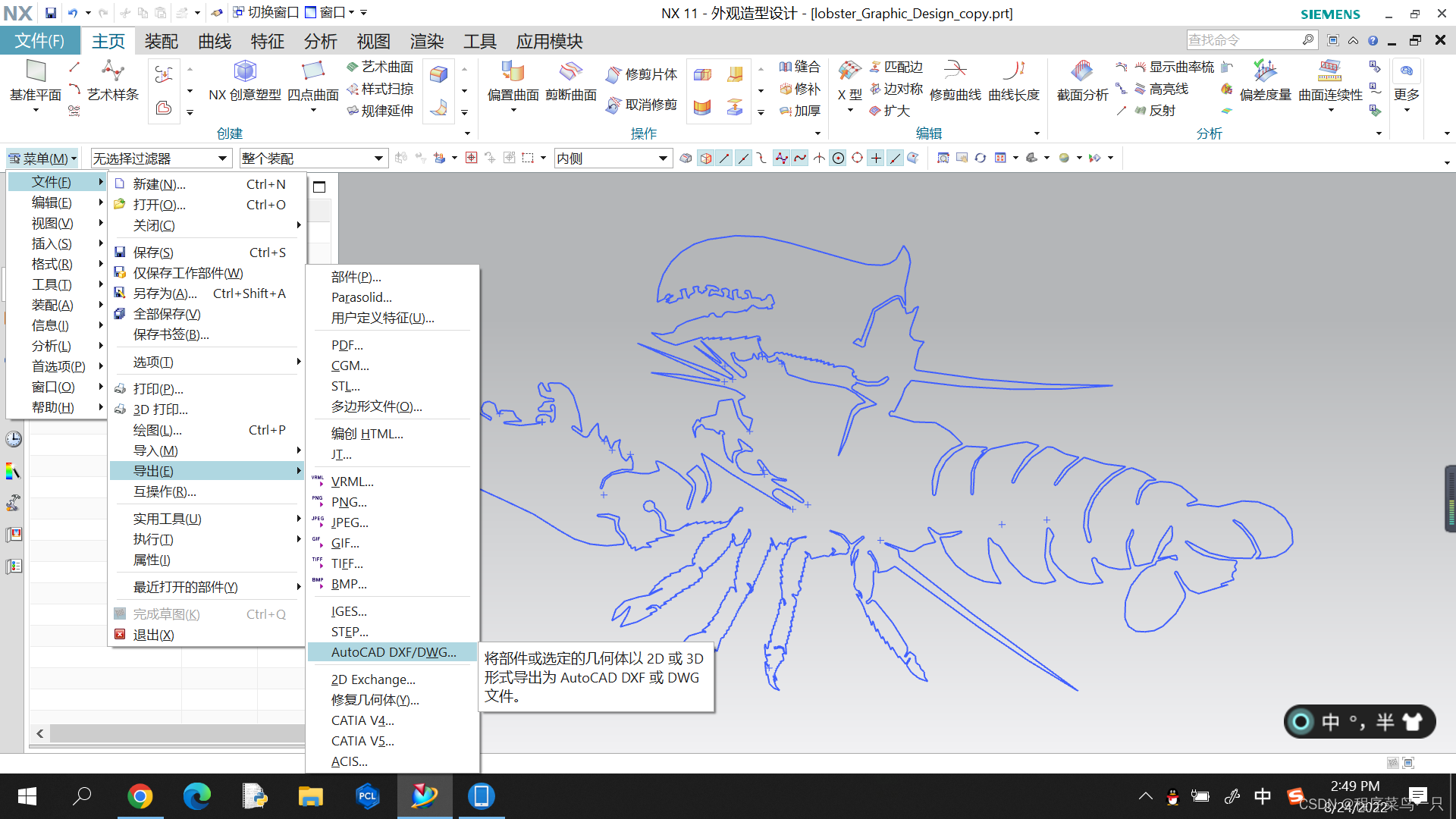

在UG的文件选项里面选择导出

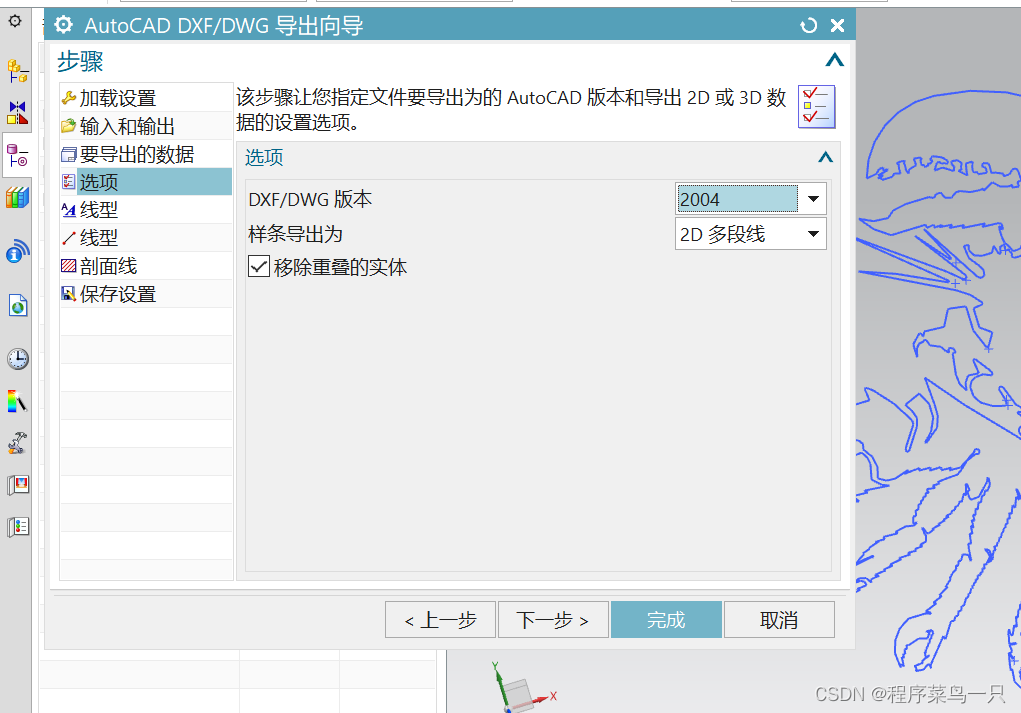

我需要导出为CAD2004格式

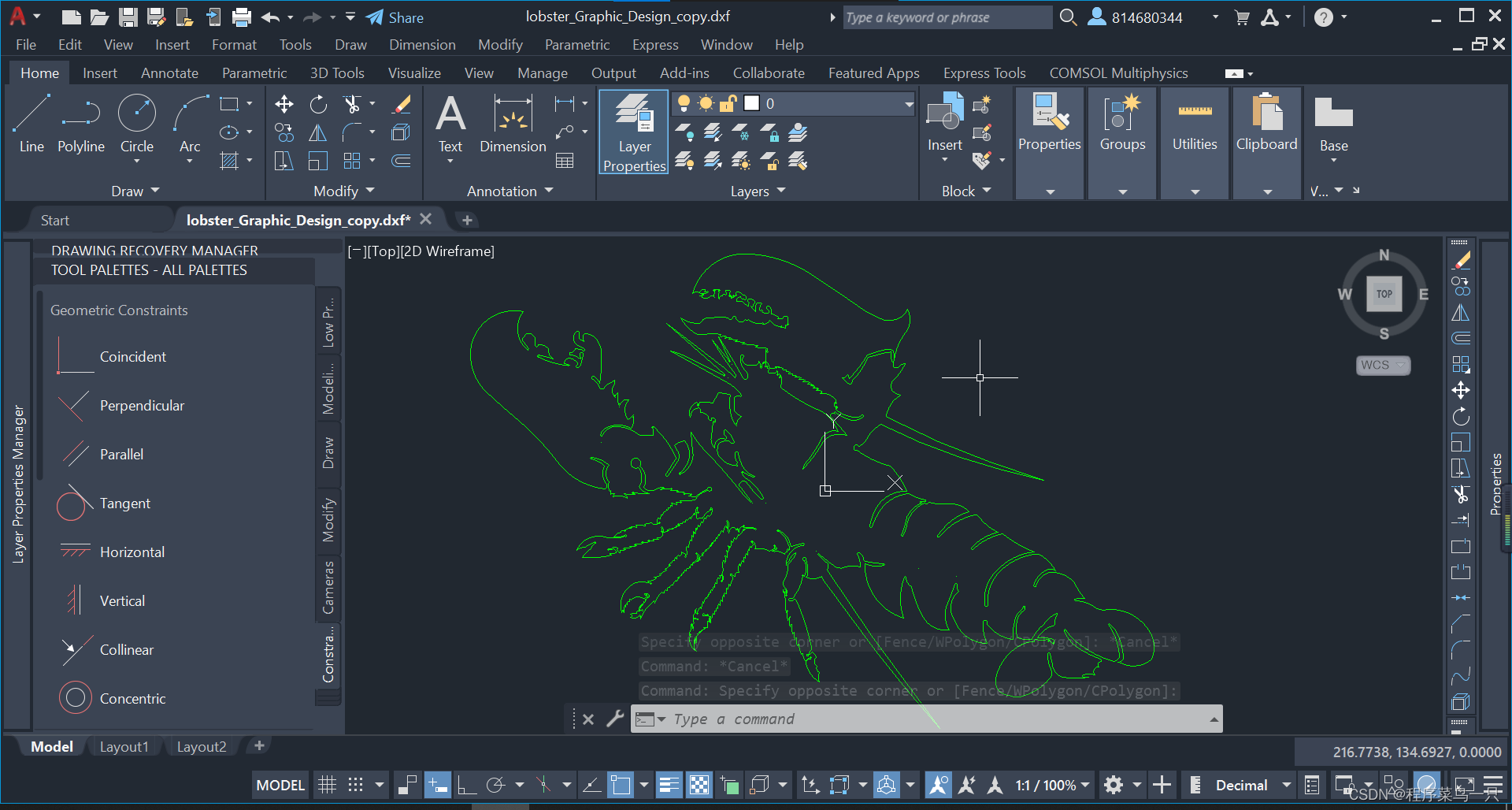

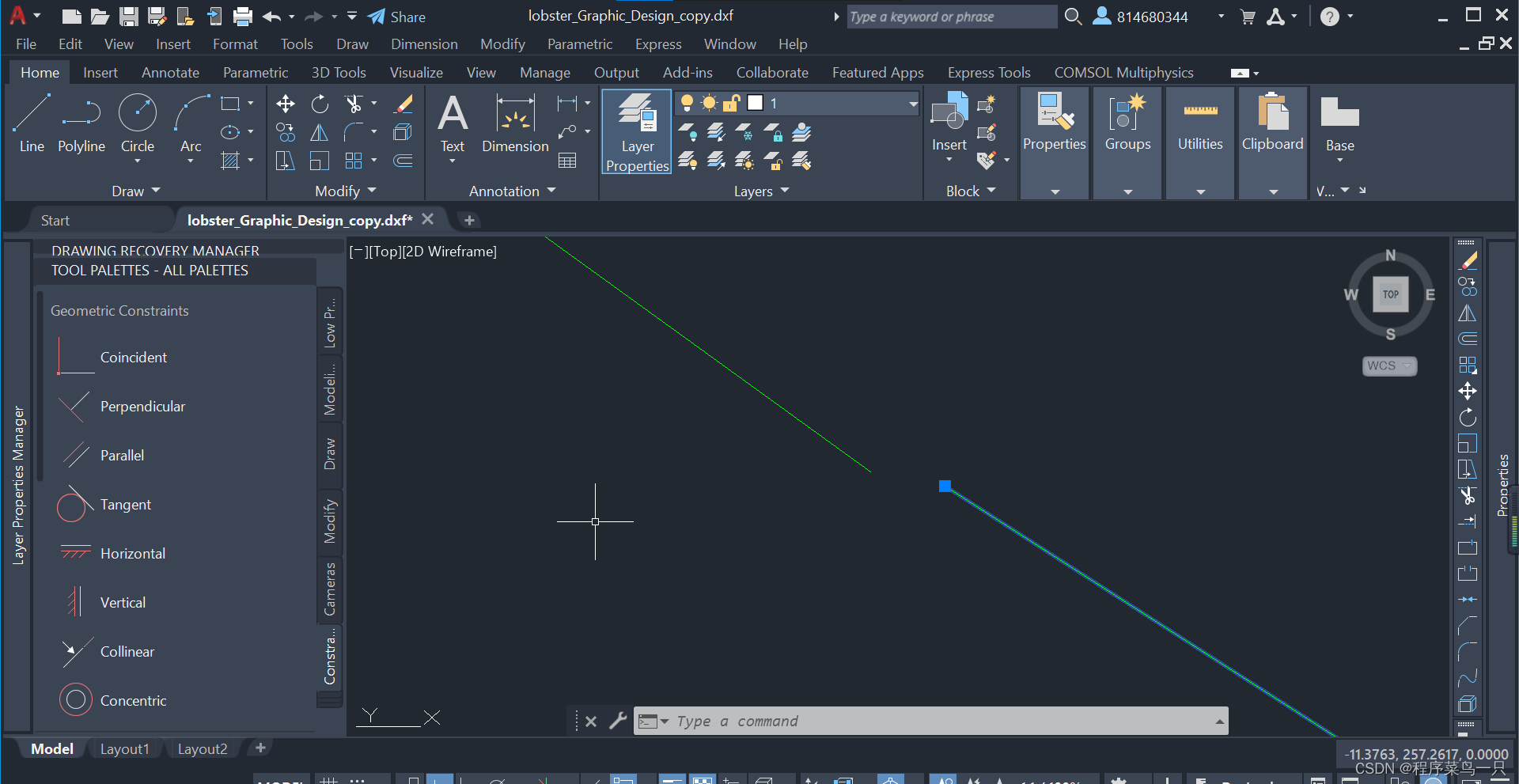

这个是用上面的方法导出的dxf格式,但是这样会产生断线问题，每一次选中时，都会仅仅选中一段线， 如下图2所示

图2

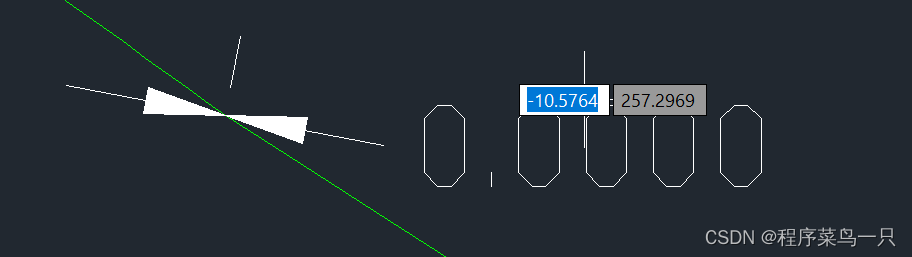

如果将线段的端点处高倍数放大，会发现端点处线段断开，无法连成一条整体（其原因我不是很很清楚，可能是CAD和UG导入时写入精度不同导致的）

所以下面讲正确的做法：

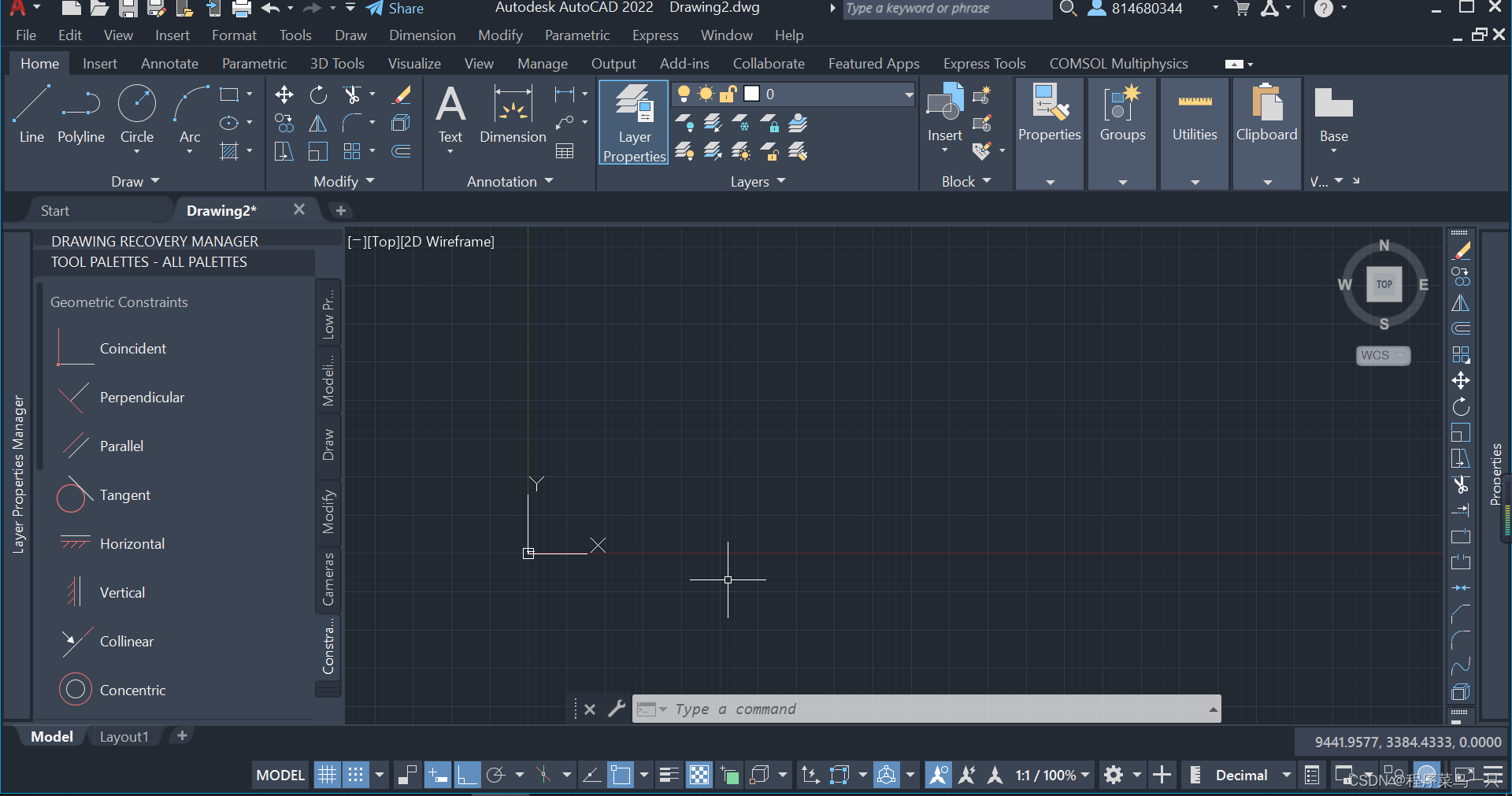

先打开CAD空白界面(我的版本是CAD2022,建议使用高版本)

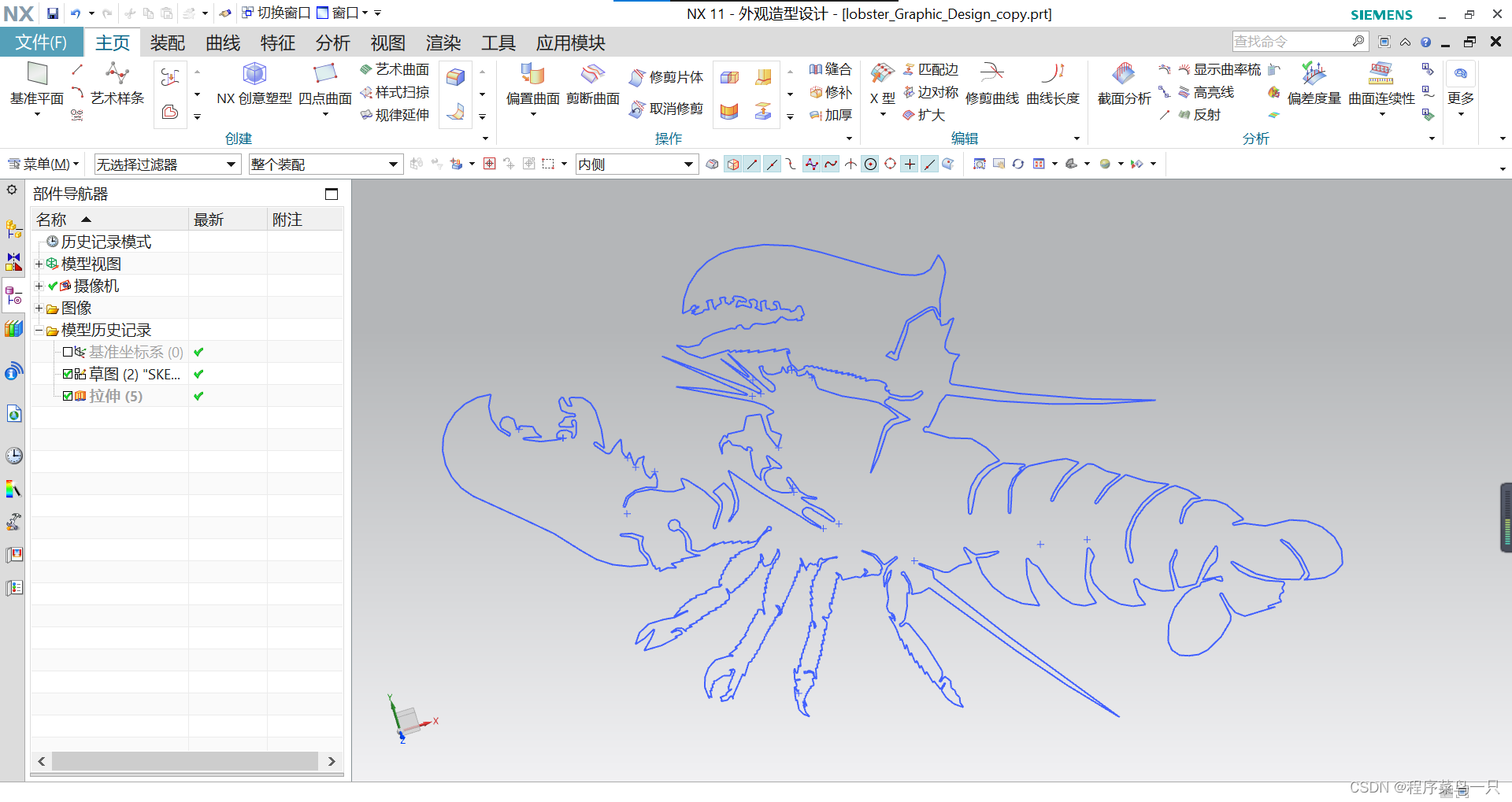

NX里面的绘制应该是只有草图的，如图:

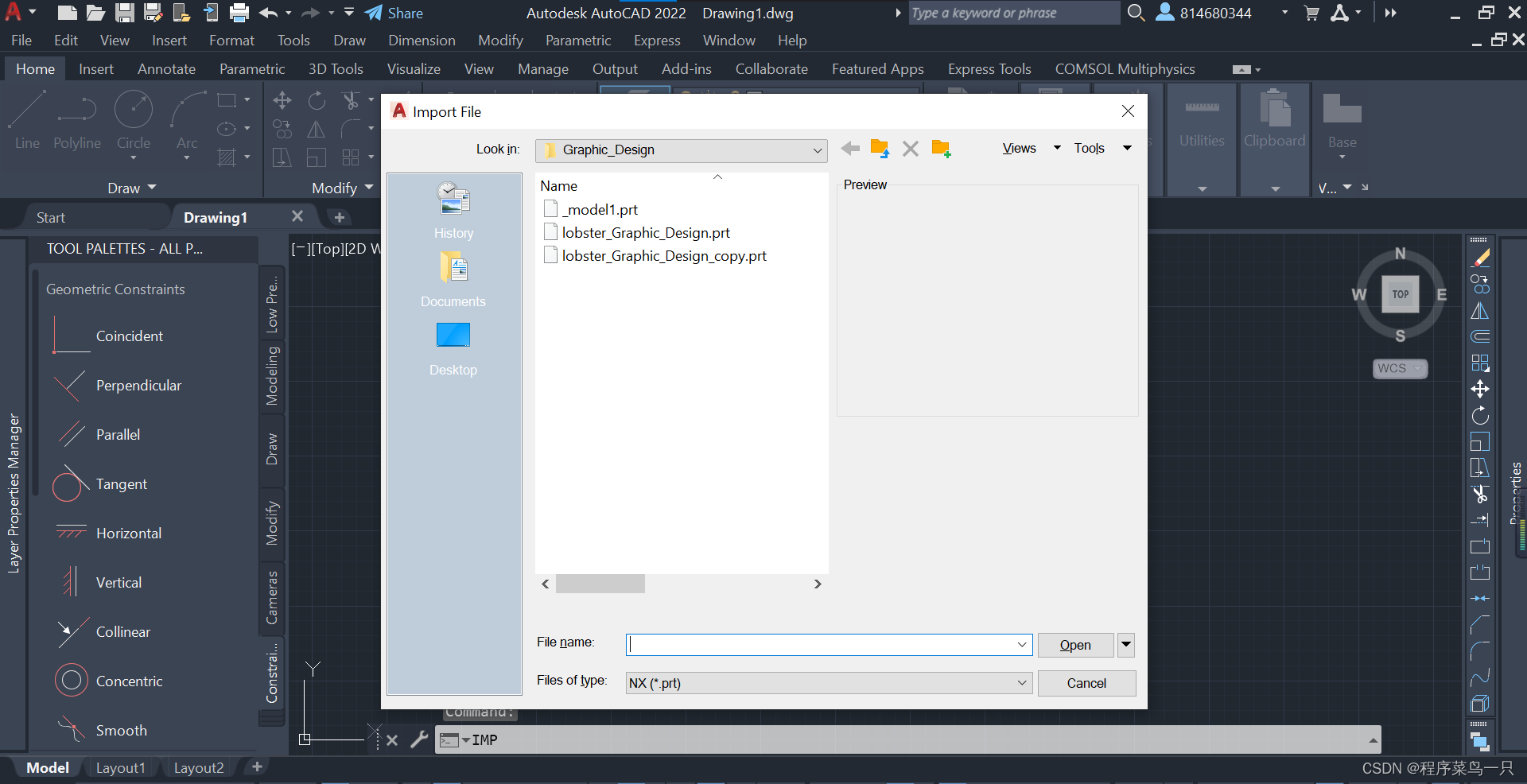

下面，我们打开一个空的CAD的dwg或者dxf，输入命令IMP按空格，选择需要导入的prt文件进行直接导入

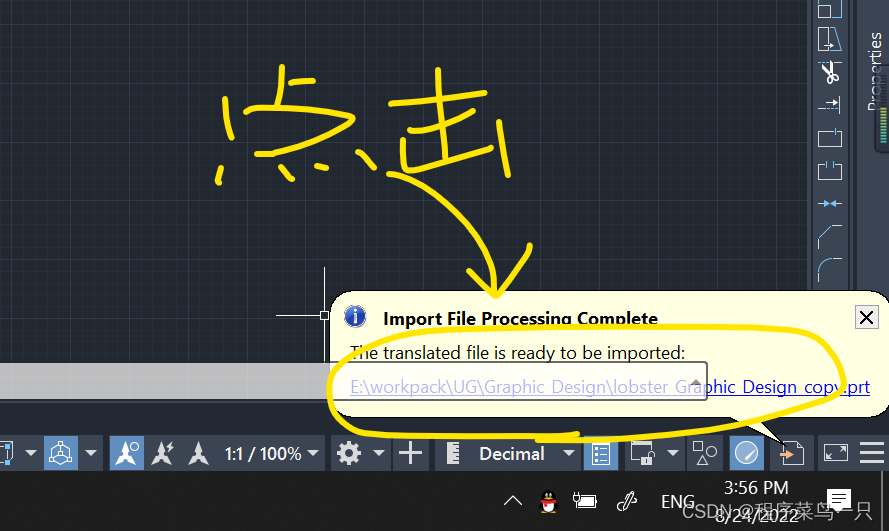

在右下角弹出这个气泡框之后，点击蓝色的链接，即可成功导入UG草图文件

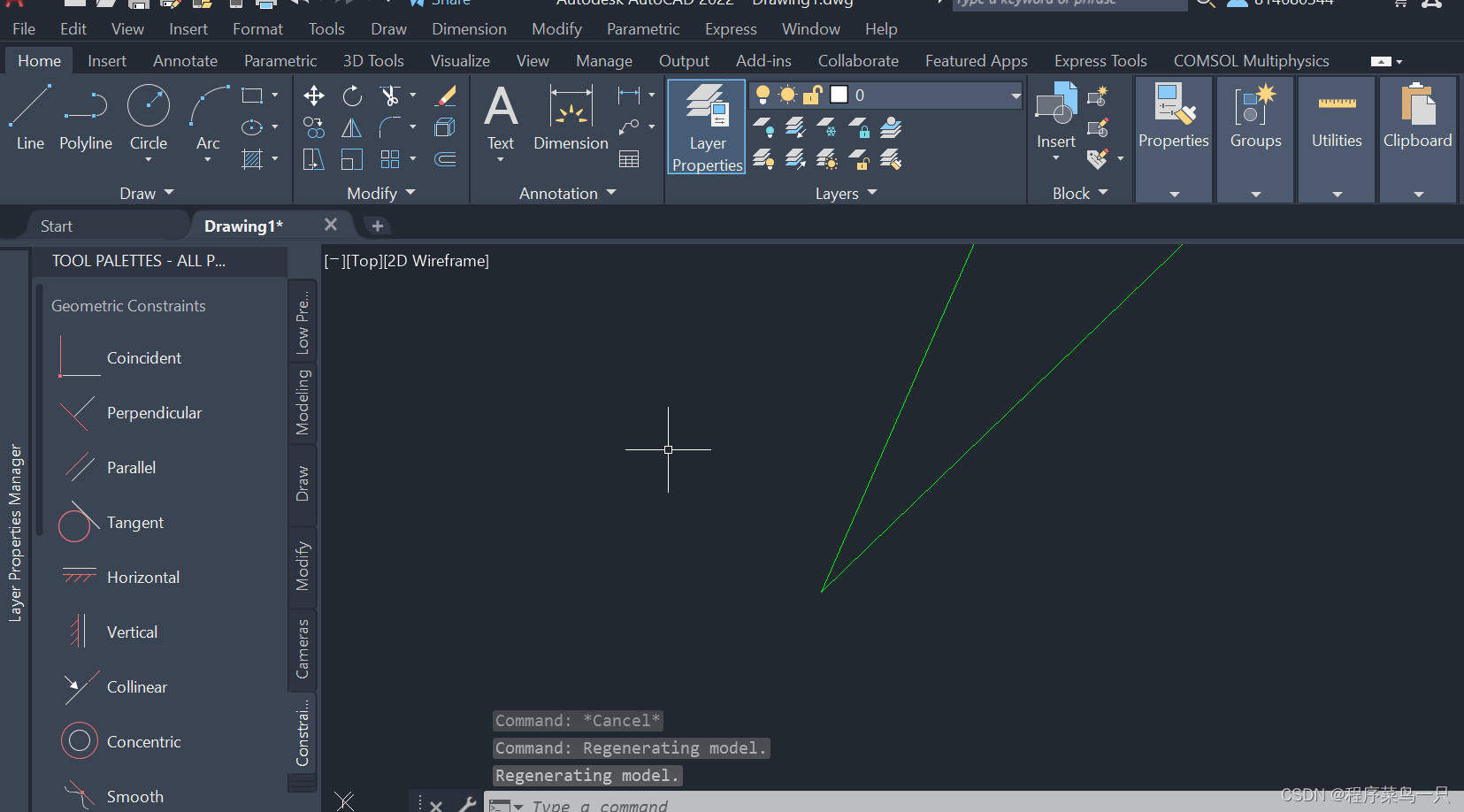

如果没有显示，那么就按三下鼠标中键，自动缩放为显示内容

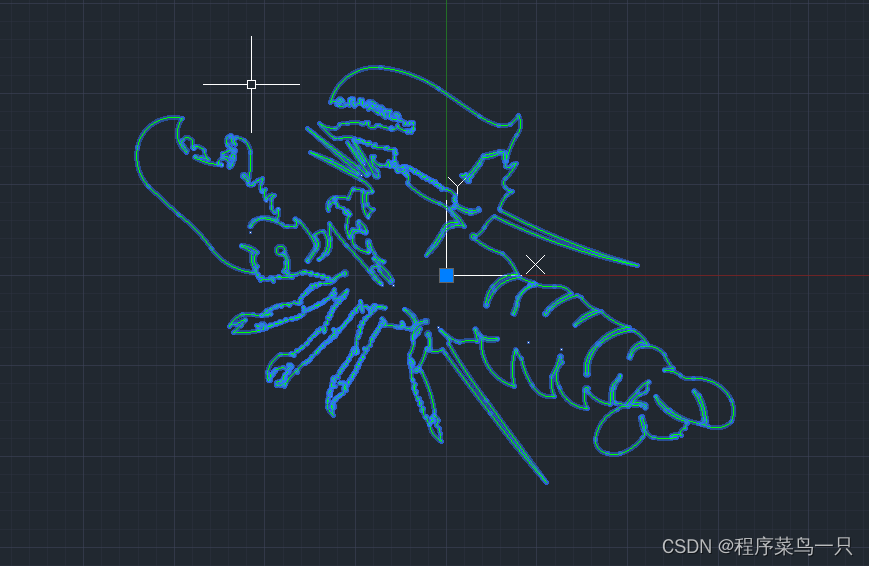

这样我们就得到了导入的文件，

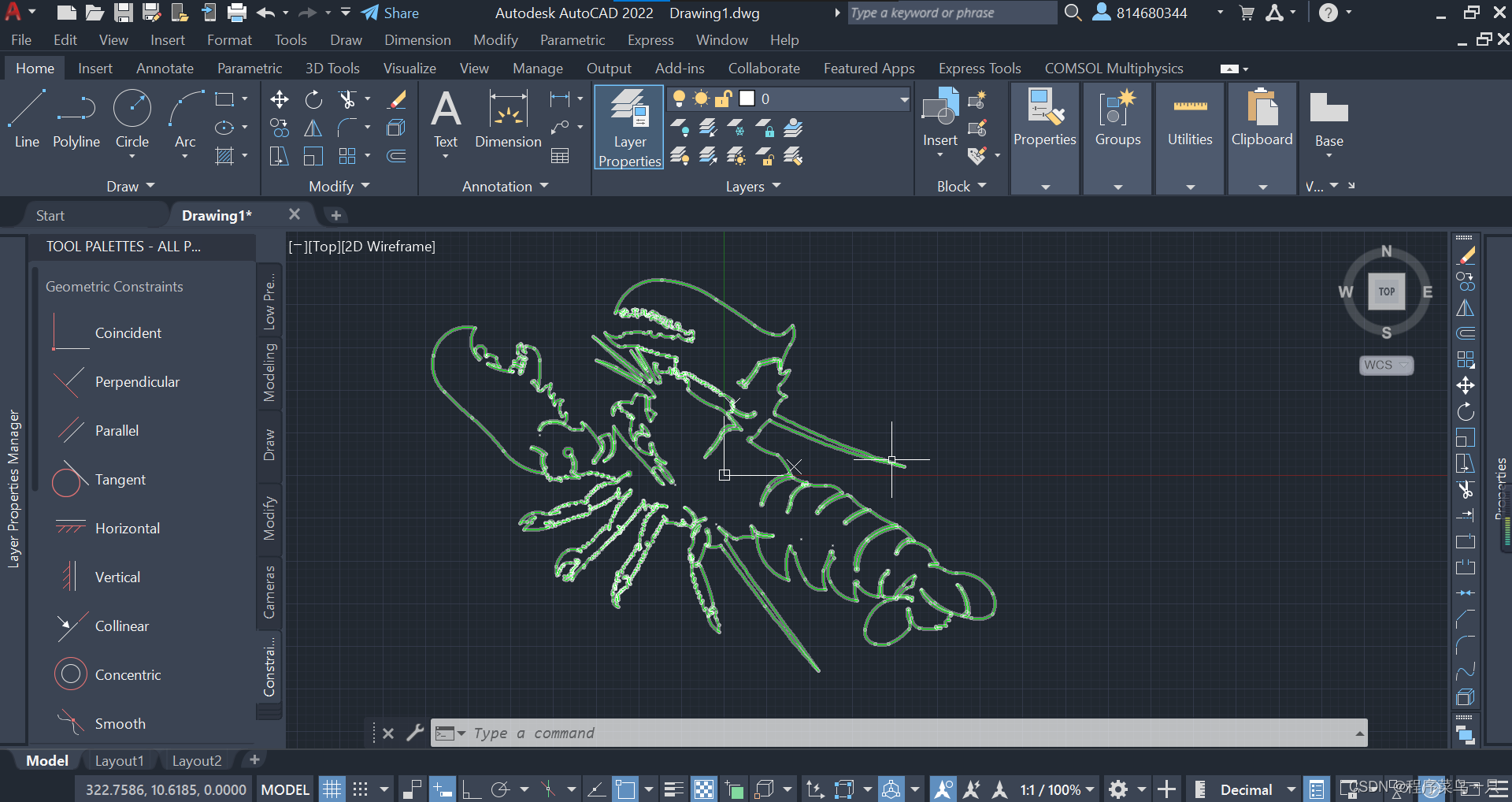

虽然这个草图看起来和上面没有太大差别，但是直接选择即可选取到全部的线，整个图形是以一整个多段线的形式导入的，即使放大也不会有上述的断线情况出现

另外这个方法主要是用于给和我一样金工实习线切割用UG草图画了图案，结果草图导入到CAD中却出现断线情况的同学以及更多的人参考来解决问题（线切割需要完整的多段线）
