MasterCAM螺旋线绘制技巧：两种方法的比较

MasterCAM版本：2022

MasterCAM的两种画法：

   一种是“螺旋线”命令

   一种是用插件（运行加载项）

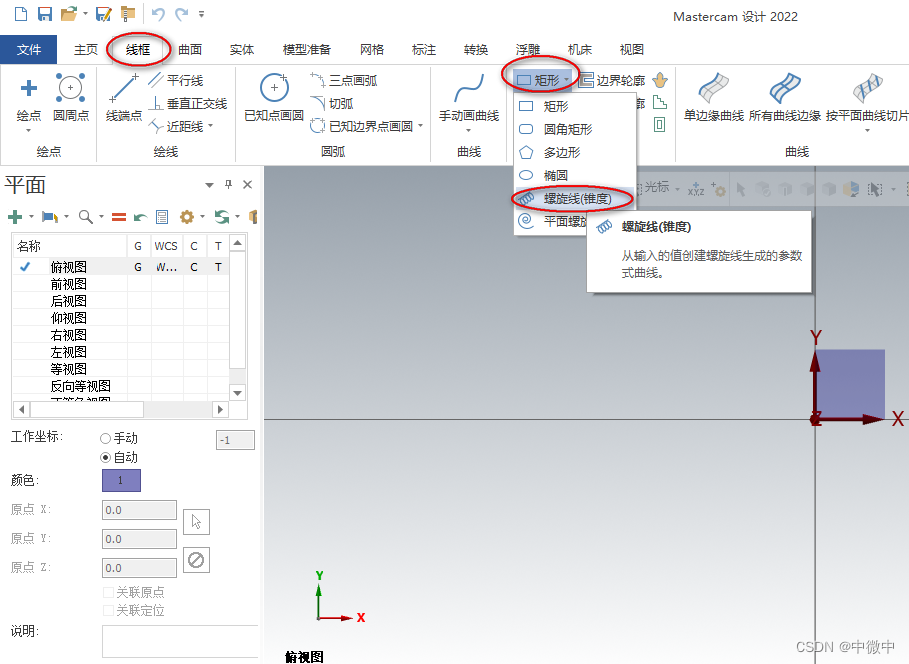

   图一、二：“线框” - “螺旋线”命令

主要参数：半径、圈数、间距（圈与圈之间距离）

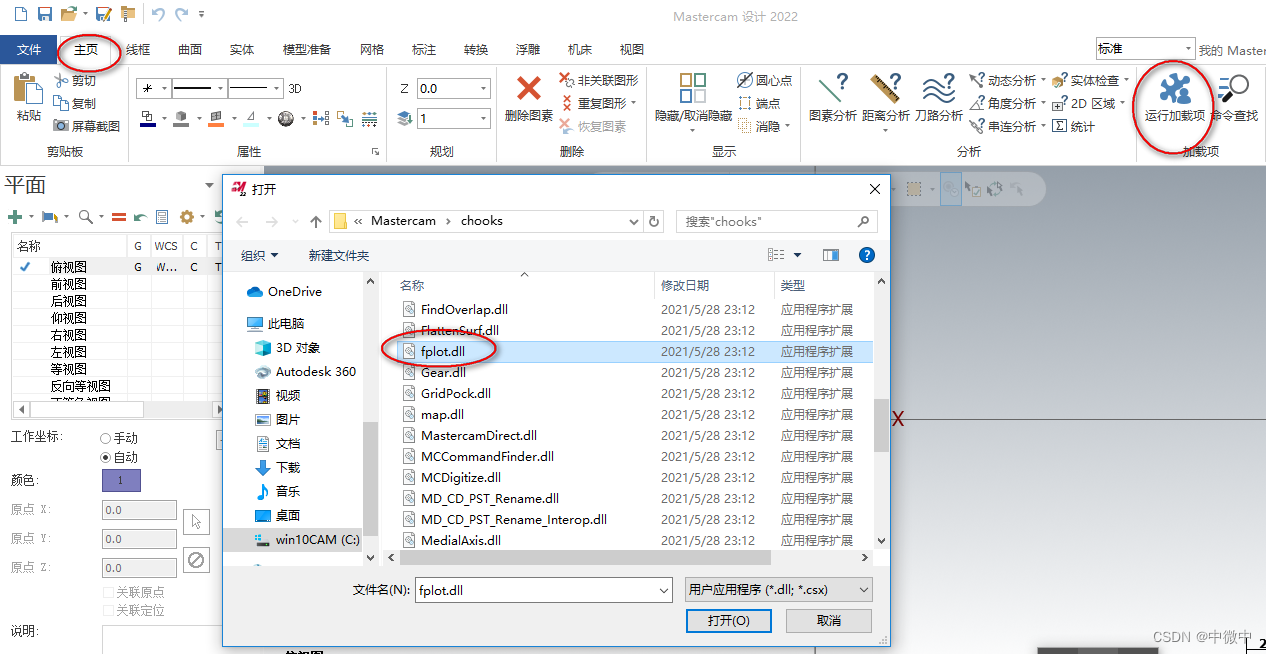

   图三：命令位置“主页” - “运行加载项”

弹出对话框中选择fplot.dll

   图四：在自动弹出的chooks中选择sine.eqn

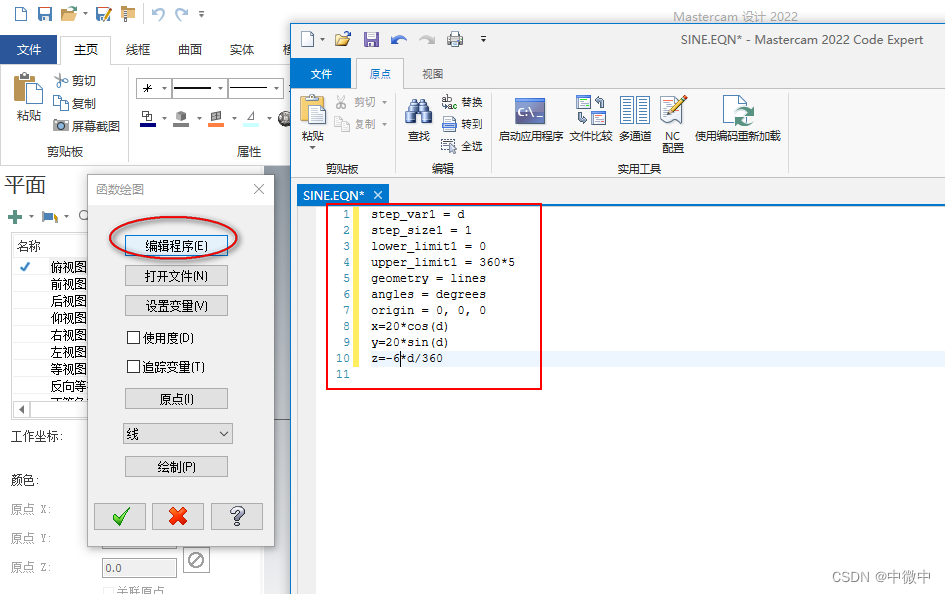

图五：在“函数绘图”中点击“编辑程序”，此时自动弹出Code Expert编程界面

   几个重要参数：

   step_var1 = d 角度

   step_size1 = 1 每次变化一度

   lower_limit1 = 0 从0度开始

   upper_limit1 = 360*5 共多少度，一圈360，此处是编制5圈

   geometry = lines 分隔成小段直线，spline是“参数式曲线”（不需要转换成单一曲线）

   angles = degrees degrees是角度，radians是弧度

   origin = 0, 0, 0 起始点坐标

   x=20*cos(d) 半径*cos(角度）

   y=20*sin(d) 原来是y=sin(d)

   z=-6*d/360 螺距*角度/360,负号表示左旋（逆时针）

保存程序时出错：

sine.eqn对路径c:\program files\mastercam 2022\mastercam\chooks\sine.eqn的访问被拒绝

解决：对此文件的访问权限调整一下即可

属性 - 安全 - 编辑 - 完全控制的允许打勾

点击“绘制”：

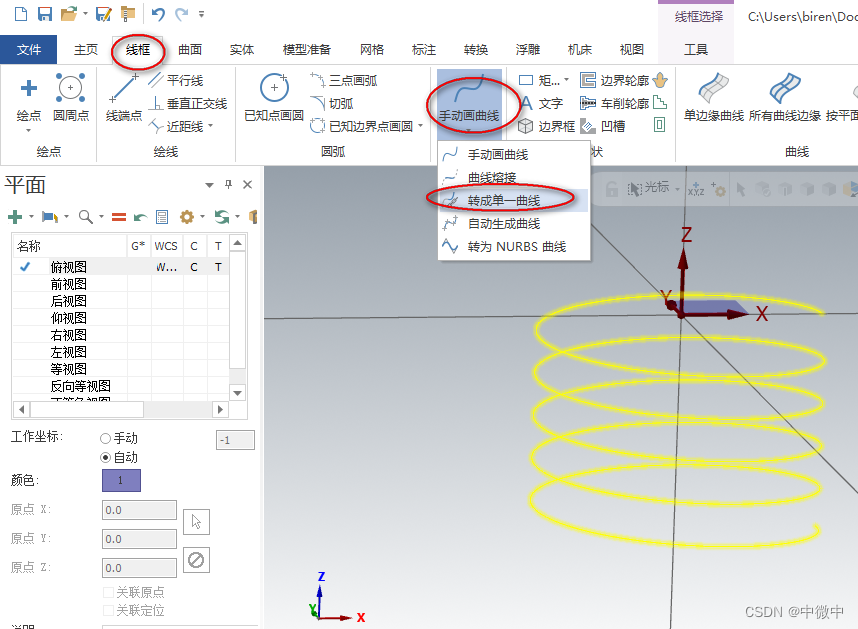

由于绘制的是小段线，所以要先转换成单一曲线

“线框” - “手动画曲线” - “转成单一曲线”

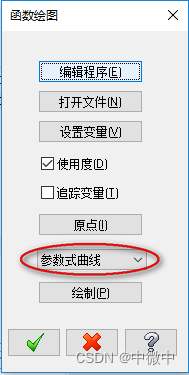

也可以在绘制时选择“参数式曲线”（spline），这样就不需要转换了：
