这已经是个老生常谈的问题了,怎么把用别的软件绘制好的图形导入到MASTERCAM里面进行编程,抑或把MASTERCAM里面的图形导出其它格式。
如果不会用这引功能,即便是别人已经给了你图档,你也只能干急,还是得自己重新画。会了这个功能,把图导入到MC软件里面,就可以省去绘图的过程,我们需要做的是检查尺寸,把图移动到原点,就可以进行做刀路。
本文我就给大家介绍怎么导入图档,以及导入图档中遇到的一些问题。

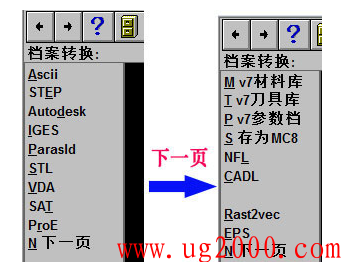

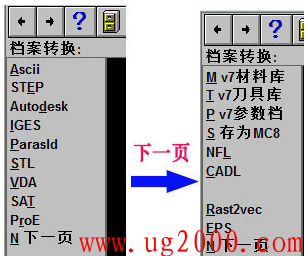

打开软件,我们找到主菜单栏的F档案——V档案转换,进入到选择格式列表。
这里是所有可导入的文件格式,常用的格式有:STEP(step,stp),Autodesk(dwg,dxf), IGES(igs), Parasld(x_t) 。这几种格式的区别是STEP和PARASLD是实体,AUTODESK是CAD图档,一般是二维,IGES是曲面。
另外在第二页的Rast2vec是导入图片功能,如果你软件导入图片时出错,请卸载软件,把电脑时间调至2005年以前,再重新安装。

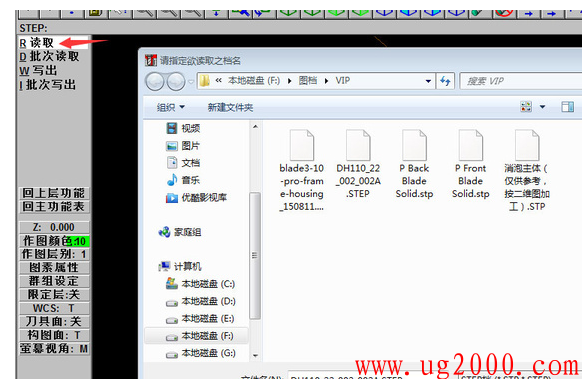

这里我以导入STEP图档为例来讲解。点击STEP这项进入,点读取弹出选择文件对话框,选择我们要导入的实体图档不(后缀名为.STEP和.STP的文件)。反之,写出也是一样的,就是把我们在MASTERCAM里面画好的图导出去。

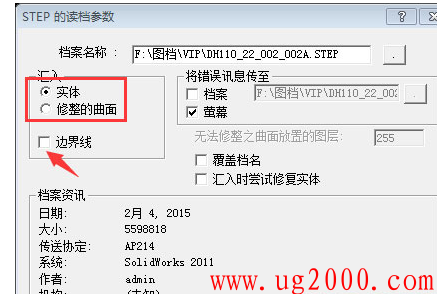

这里导入到MASTERCAM的图形可以是实体,也可以是曲面。如果不想抽边界线,就把边界线打上勾,导入到软件里面自动提取所有边界。点击确定,图形就到软件界面了,如果没有显示在当前窗口范围,请按键盘上的ALT+F1组合或点击软件工具栏的窗口适度化图标。
在MASTERCAM V9.1版本导图过程中,也许会不那么顺利,可能出现破面的情况,导入不成功的情况。
如果图档导不进MC软件里面,说明被导入的图档是其它软件高版本的。这里以CAD为档案为例,如果是CAD图档要导入进MC里面,请在CAD软件里面把图档另存为2000版本的DWG或DXF格式。
如果导入进来的是实体或曲面有破面情况,可以使用高版本软件导入,再另存为MC9版本能打开的图档。
上面介绍的是工厂用得最多的老版本软件MASTERCAM V9.1,下面介绍一下高版本软件里面怎么导入图档。一张图可以讲明白。

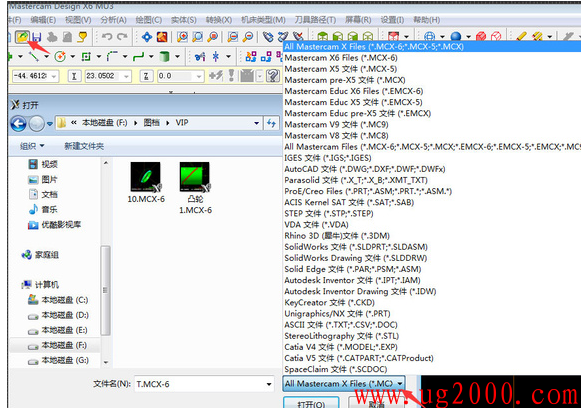

点击打开图标,弹出打开/导入文件对话框,点击红色箭头指示的下拉列,看要导入哪种格式的图档,或MC其它哪个版本的图档,选择要导入的文件打开。
注意:高版本软件可以打开低版本软件的图档,而低版本软件无法打开高版本的,但可以另存为其它格式进行导入低版本软件。
