MasterCAM的三种倒角加工方法，你知道吗？MasterCAM大师分享给你！
在产品加工中，对产品倒角是必不可少的，有的是图纸技术要求；有时是工艺需要为了下一工序装夹便利而去一下毛刺。下面谈谈用Mastercam倒角编程的三种加工方法。
1：直接用2D倒角的方法

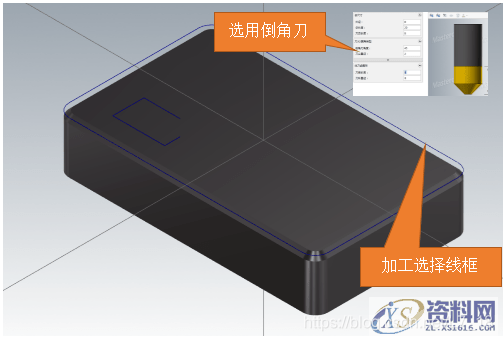

这个一般使用90度的点钻或者45度倒角刀倒角。见图1。
图1

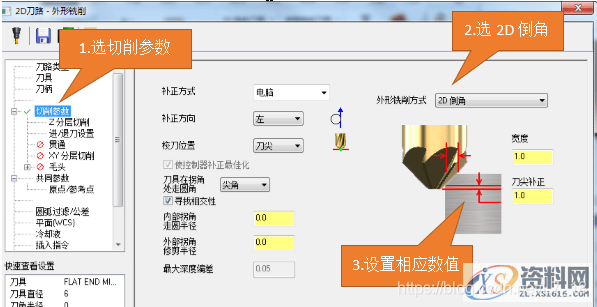

单击2D刀路的外形铣削，外形选择上图1中的蓝色线框。在切削参数选项内，外形铣削方式选择2D倒角。在宽度和刀尖补正设置相应数值。见图2
图2

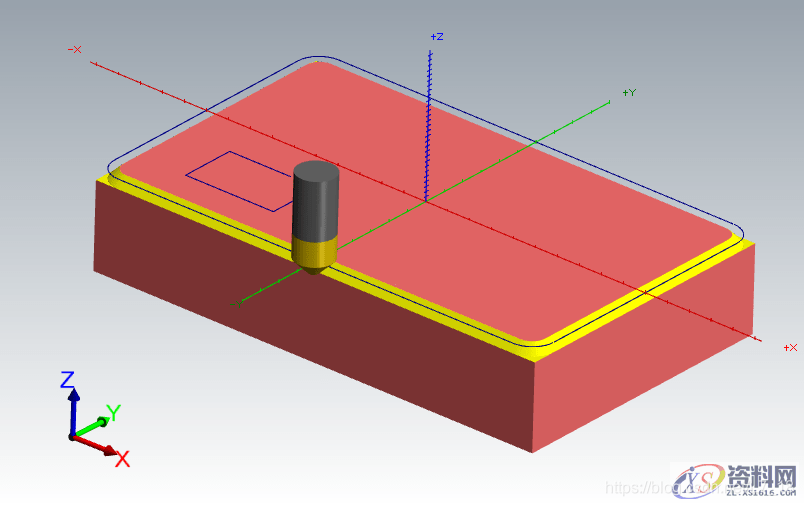

模拟加工见图3
图3
2：2D铣倒角的方法

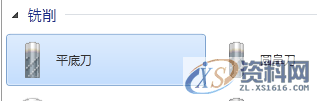

这个一般使用平刀或者圆鼻刀，见图4的两种形状刀具，设置相应刀具参数。
图4

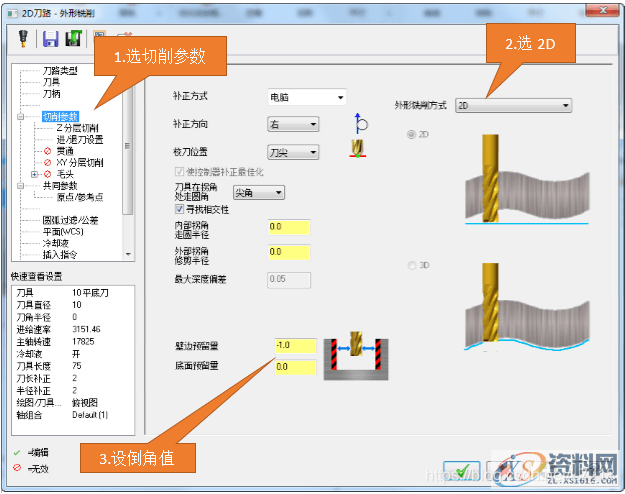

单击2D刀路的外形铣削，外形选择上图1中的蓝色线框，外形铣削方式是2D。注意此时设壁边预留量-1是要倒角的距离。见图5
图5
注意Z轴分层切削里面的参数设置。最大粗切步进量越小表面质量越好。选择锥度斜壁，锥底角45度。选择不提刀可以减少加工时间，提高效率。如图6
图6

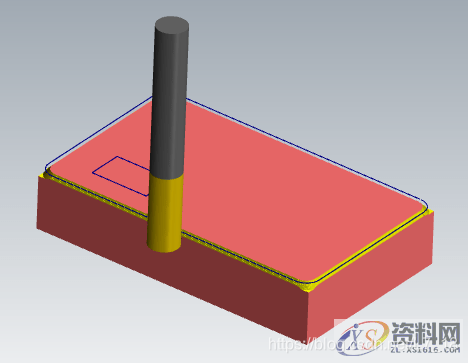

模拟加工见图7
图7
3：3D铣倒角的方法

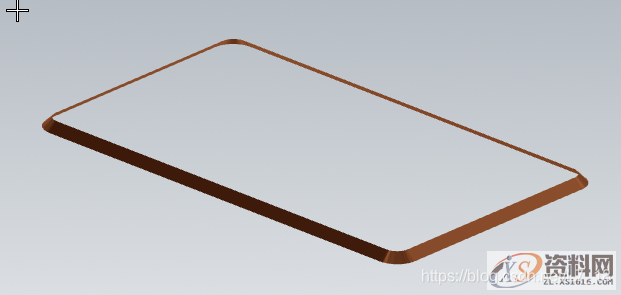

此时将图1中的工件倒角做成一个曲面，见图8。这这样就可以使用3D的等高外形来加工。
图8

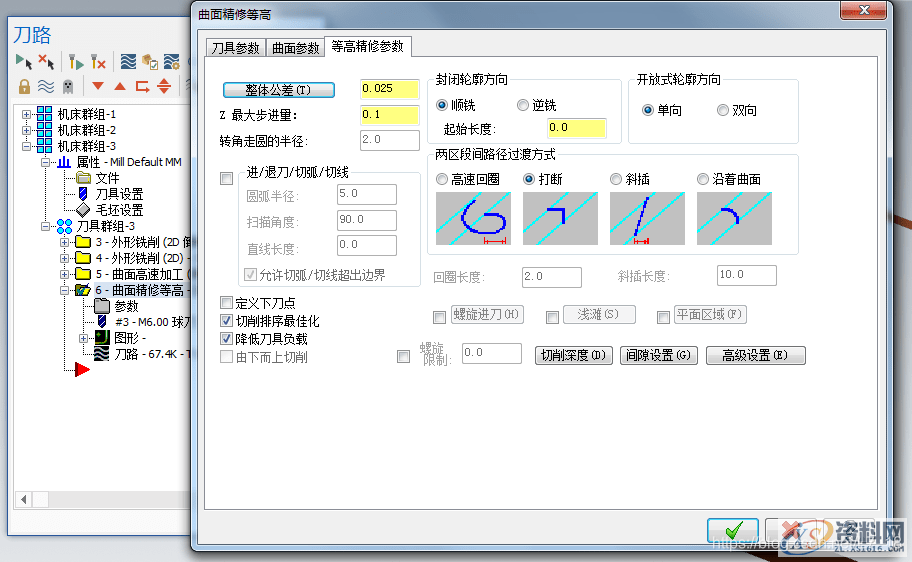

设置如图9的曲面精修等高加工方式就可以加工成倒角了。
图9

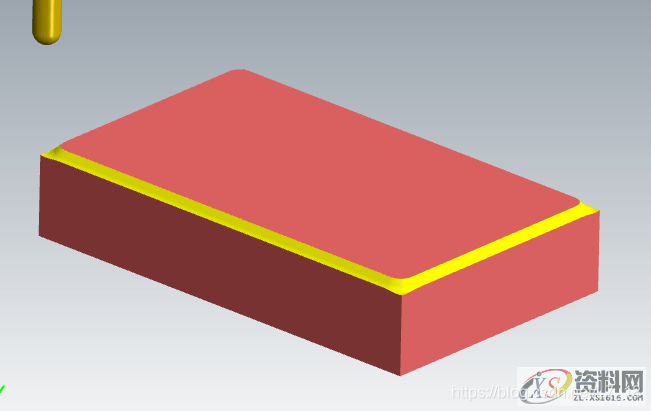

模拟加工见图10
图10
总结：一般倒角比较小的话，用90度点钻2D倒角比较方便快捷；倒角比较大的话，就用3D的曲面等高精修铣倒角。用2D铣倒角的方法得到的表面比较粗糙，图3、7、10的模拟加工可以看出，在没有相应刀具又不影响使用的情况下可用此法应急。
