解决MasterCAM螺旋扫描错误:非G1路径问题

MasterCAM版本:2022

螺旋的“实体” - “扫描”命令时出现的错误及解决。


错误信息:

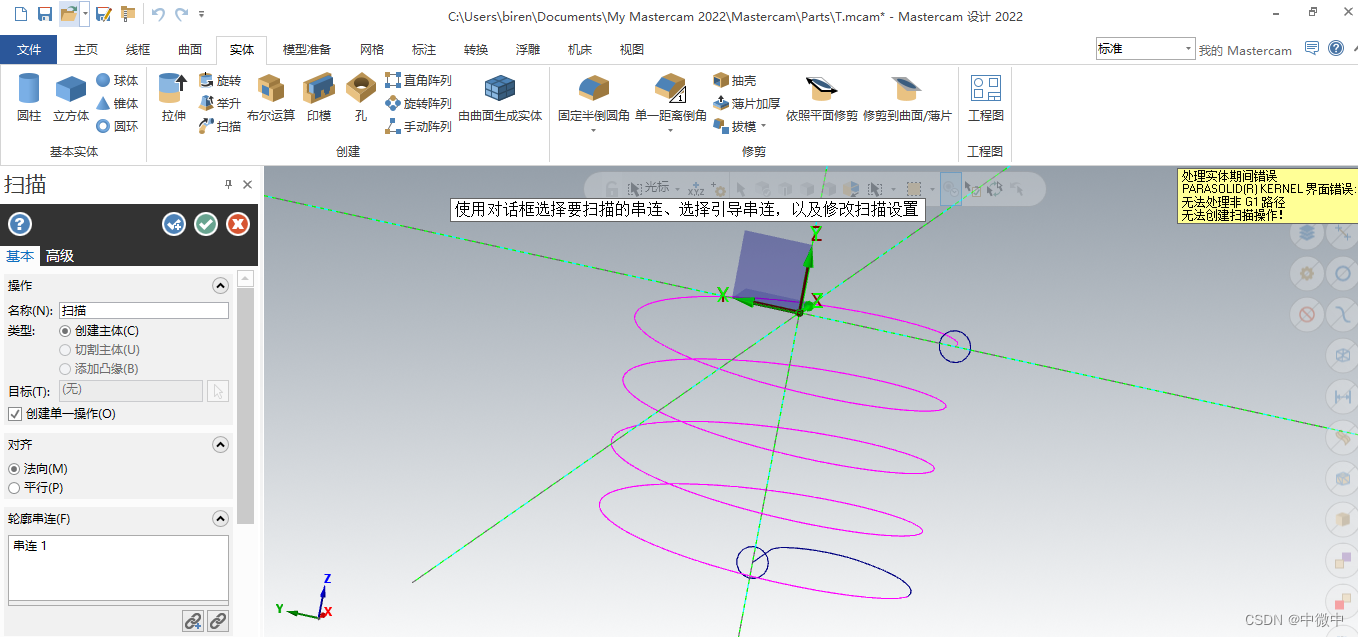

处理实体期间错误PARASOLID(R) KERNEL 界面错误:无法处理非G1路径,无法创建扫描操作。


操作过程:

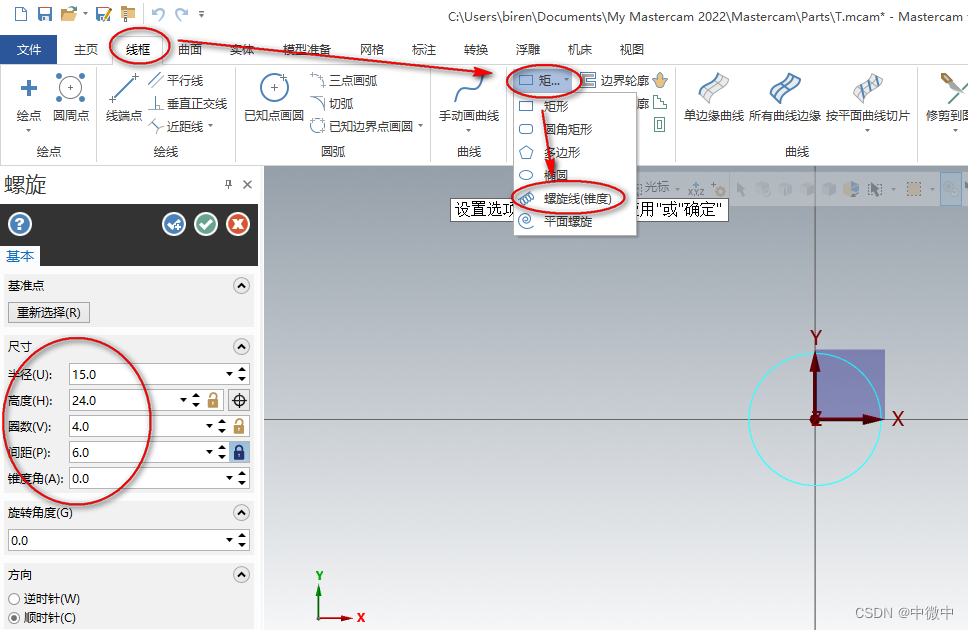

1、通过“线框” - “矩形” - “螺旋线”命令先画螺旋线

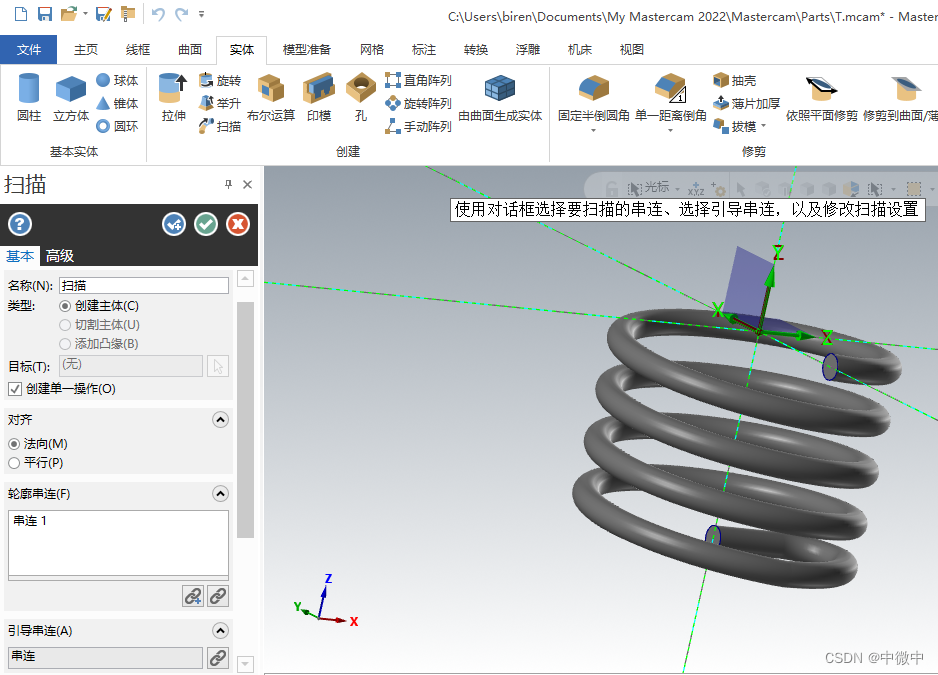

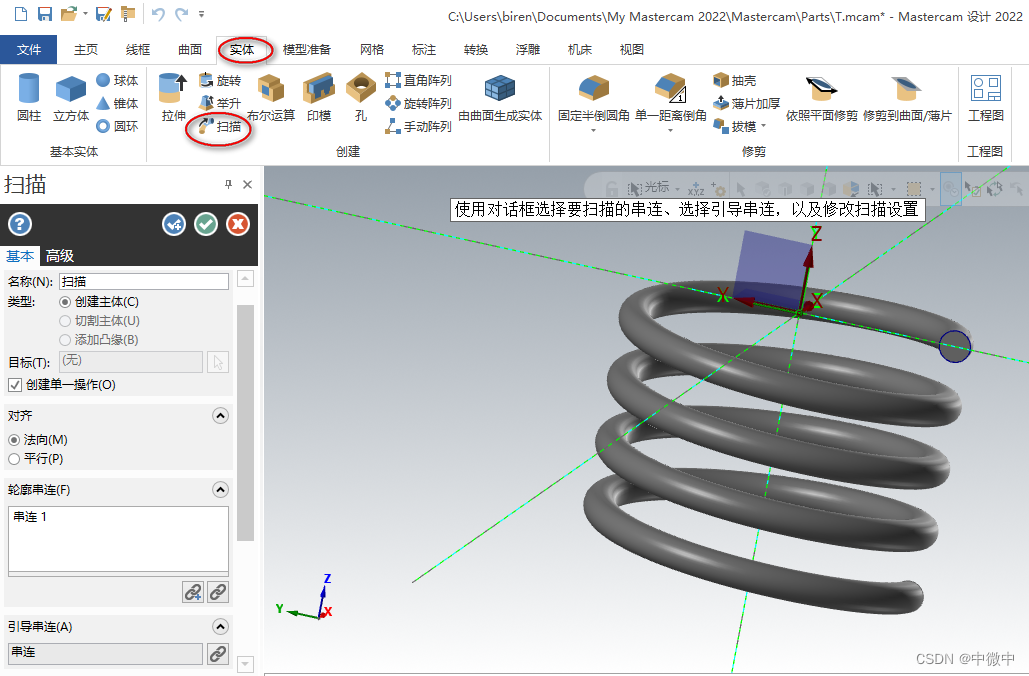

2、此时通过“实体” - “扫描”能顺利产生实体螺旋

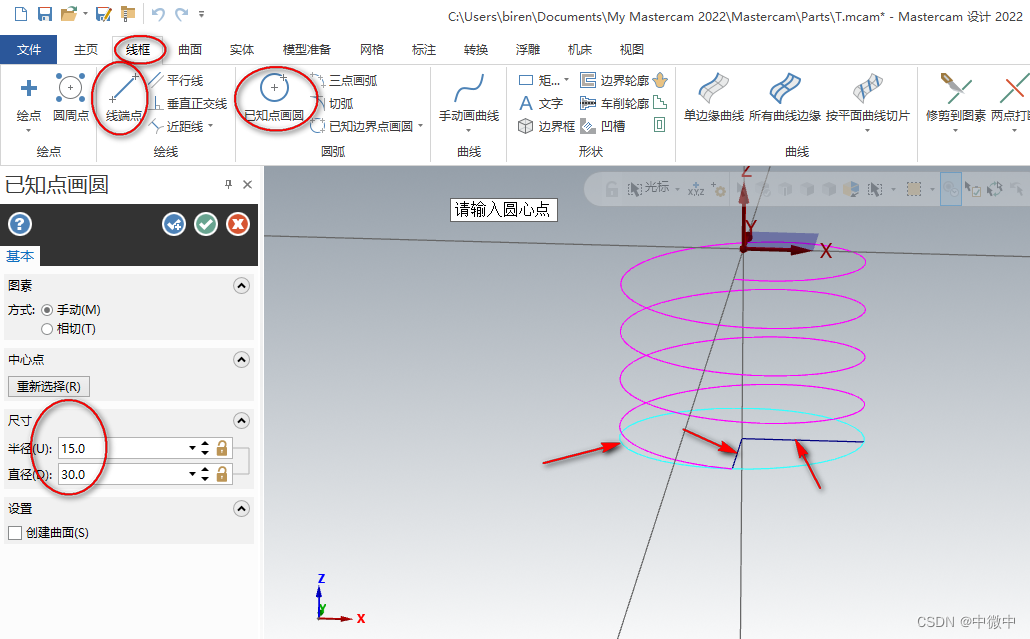

3、通过“线框” - “线端点” 、“已知点画圆”,作辅助线、画出与螺旋下端点相交的圆

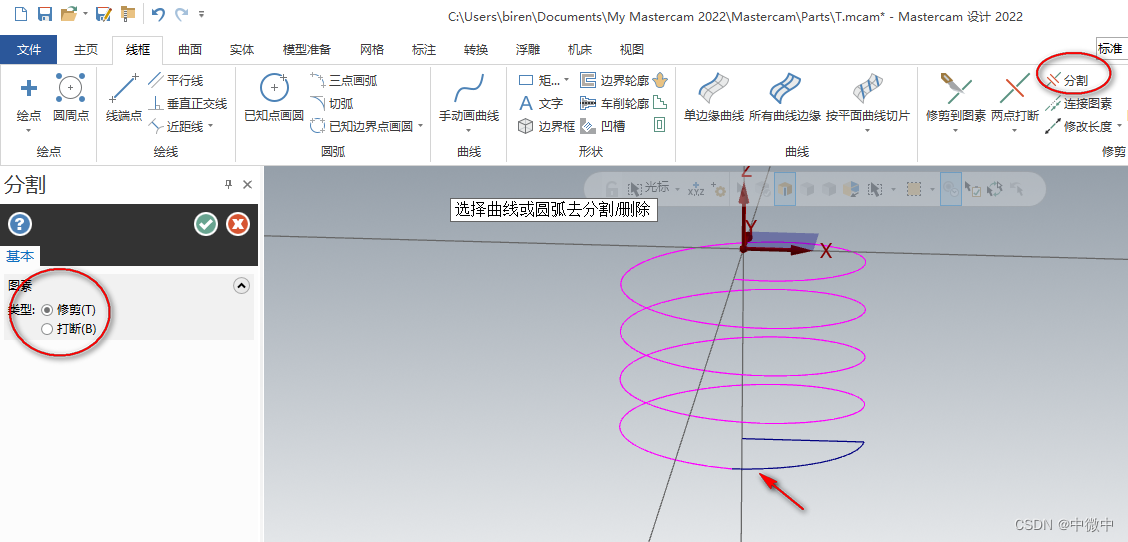

4、用“线框” - “分割”命令修剪


5、用“线框” - “图素倒圆角”命令倒角

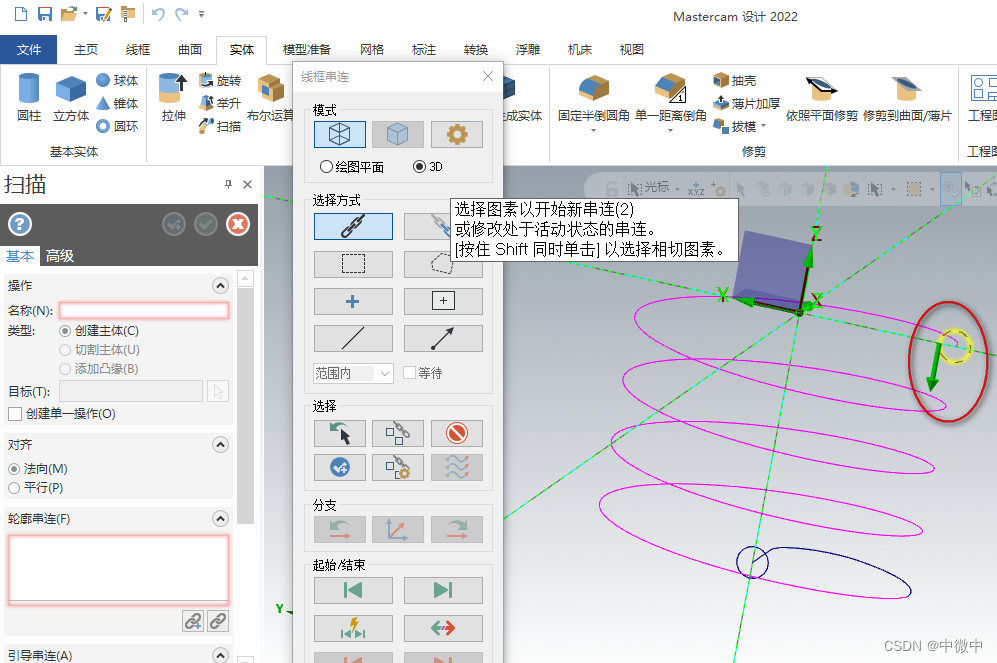

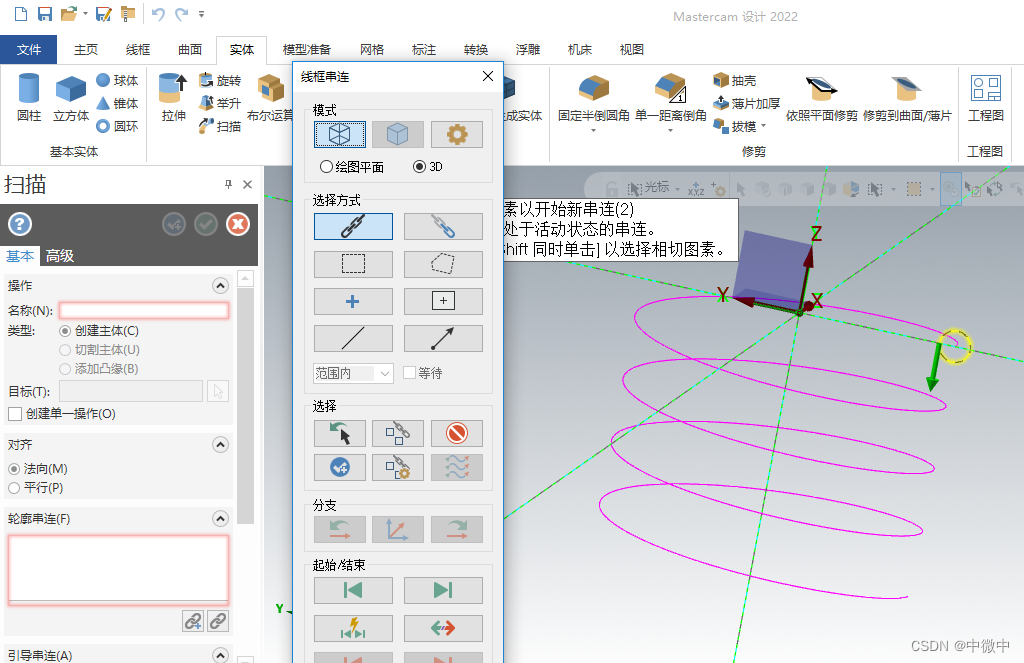

6、在上下端点处画2个小圆,以上面的小圆为 轮廓、螺旋线为引导,扫描出错

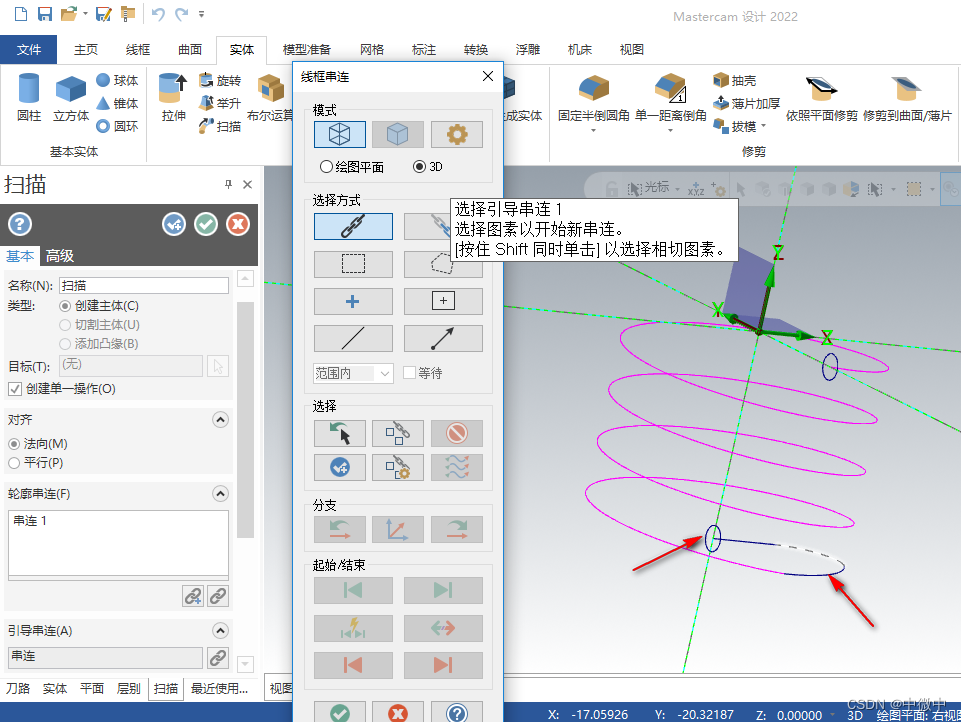

7、以下面的小圆为 轮廓、螺旋线(粉色)为引导,扫描仍出错

但以蓝色线为引导时却能正常产生螺旋实体:

8、在没有粉色的螺旋线,只有下面的蓝色线时也能正常产生实体

9、解决方法

用“线框” - “手动画曲线” - “曲线熔接”命令将粉色线与蓝色熔接一下即可
