Mastercam后处理数字输入问题解决方案

Mastercam后处理用户输入策略无法输出数字解决方法。

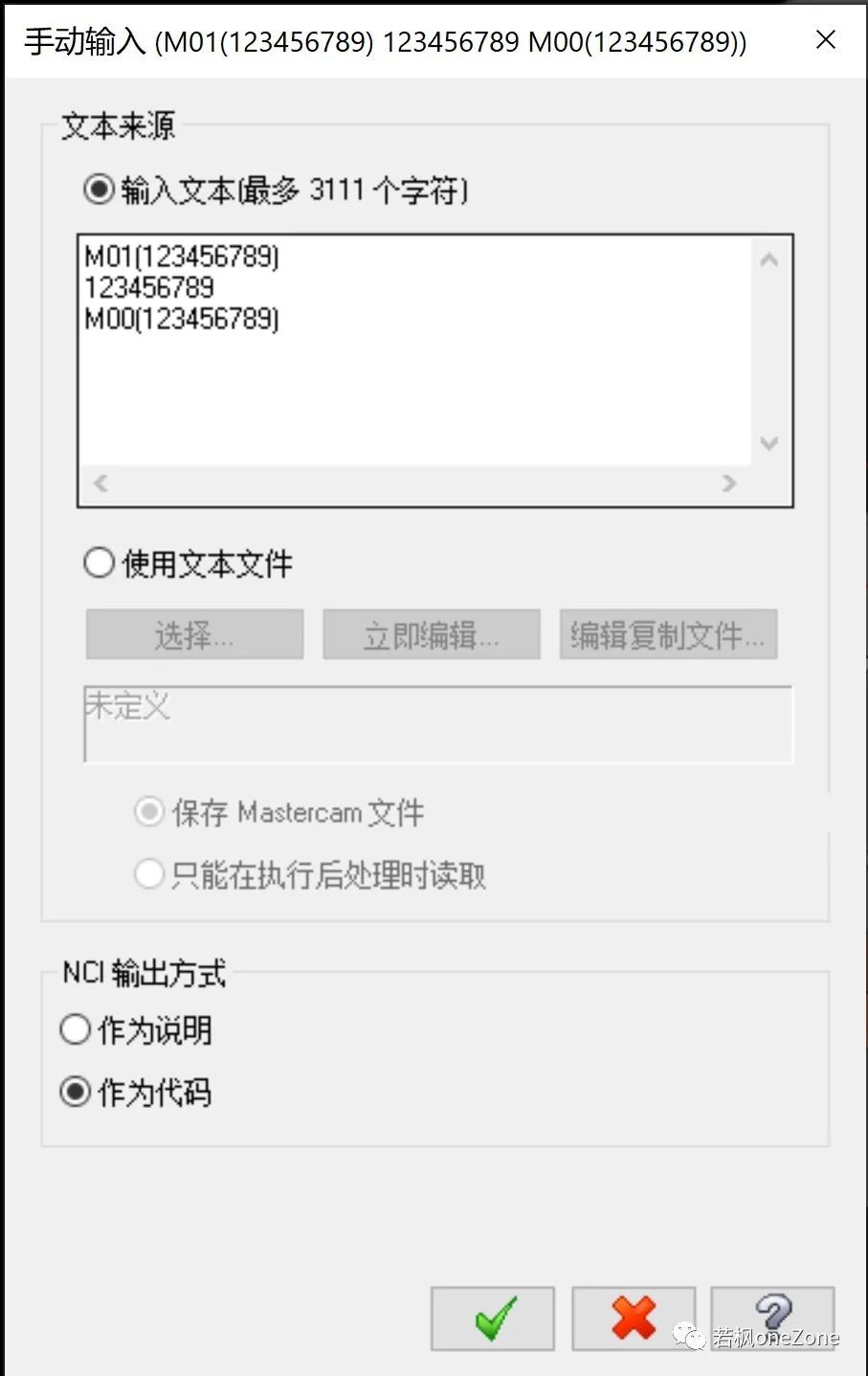

如下图所示，文本输入了3行文本作为代码，后处理输出的程序中只能输出第1，3行数据，而第二行数据完全被后处理忽略。

根据后处理的数据输出的原理，此处的文本数据将作为代码输出，即后处理将会按照代码的格式输出到NC程序中而不是注释输出。

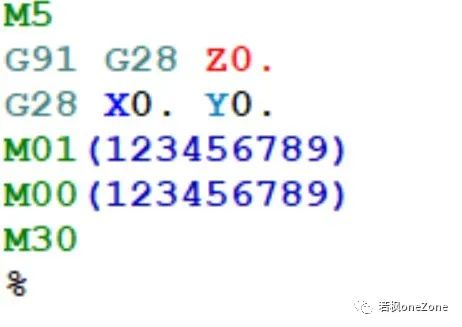

完全由后处理自动生成的纯数字和用户输入的数字存在差别，注释方式的代码不能按照常规方式处理。

那么针对手动输入的策略如果想要输出纯数字，该如何解决此问题。

针对此问题，可以通过定义注释函数的类型即可解决此类问题。

commvar$

-1=输出数字

0=不输出

如下设置即可输出纯数字。

commvar$     : -1    #Output numeric comments, -1 = yes, 0= no

按如上设置后后输出的结果如下：

M5
G91 G28 Z0.
G28 X0. Y0.
M01(123456789)
123456789----------------纯数字输出
M00(123456789)
M30
%




GIF
