Mastercam后处理中特殊字符替换技巧

在mastercam编程时,由于导入的刀具信息,模型数据信息或信息输入时输入了特殊符号,这些字符串被处理到NC程序中,是不会不数控机床识别而产生警报错误,如何删除程序中的特殊字符串(中文字符)呢?

有如下几种方法:

1.删除mastercam刀路里的相关信息.

2.删除NC程序中的特殊字符串.

以上两种方法确实可以做到,但有些信息想要保留在mastercam刀路文件里面,这时候如何做呢?

下面带给大家一个一劳永逸的方法,我们利用mastercam后处理里面的正则表达式功能,可以去除一切想要去掉的字符串。

假设我们使用中文版的软件,所以建立的刀具都包含有中文字符串,如:10 立铣刀

我们需要去掉立铣刀3个中文字符串,替换为endmill,那么如何做呢?

下面代码开始:

1.定义需要被替换字符串的16进制编码


s_rex :“[^\x00-x7F]”

s_replace :“postp.net”


说明:上面网站替换成任何你想输出的字符串或者是空字符串都可以.

2.在信息输出的位置首先屏蔽原来的输出信息.

屏蔽方法,在输出数据行最前面加入#即可完成屏蔽,增加正则表达式输出信息代码.

代码开始:


strtool$ = regex(s_reg,s_replace,2)


#参数说明:

#0:查找并匹配,返回替换字符串或空字符串

#1:查找并匹配,返回原始字符串或空字符串

#2:查找并替换,用于查找并替换字符串,并返回新的被替换过的字符串。


*strtool$


正则表达式的功能非常强大,不仅仅只在于此,还可以查找G,M代码等你所想到的一切。


以上是完整的特殊字符串替换方法。

具体方法,说明参考软件的what’s new in mastercam文件。

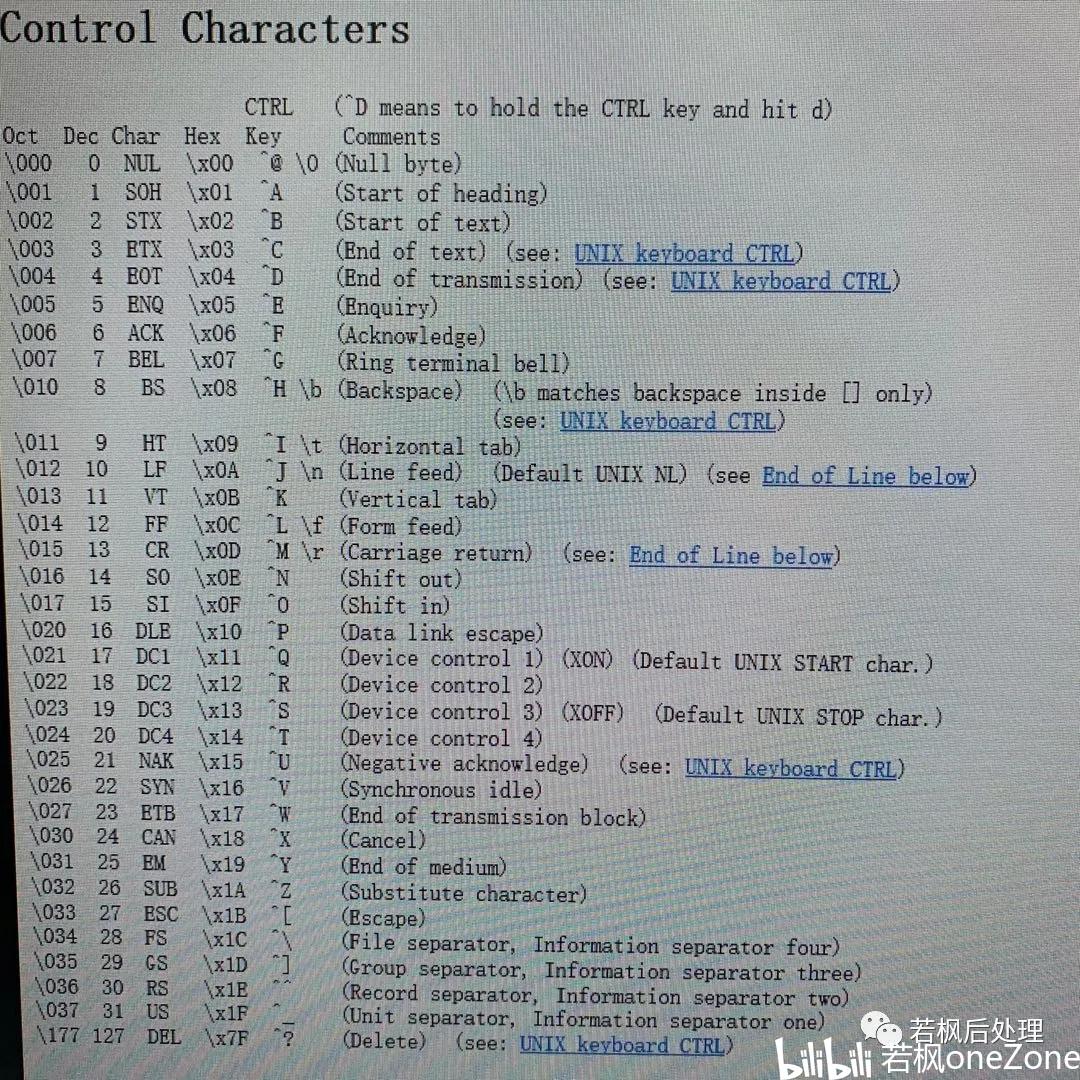

   此图片来自若枫后处理论坛



特殊字符串的16进制编码

持续关注本公众号,将不定时发布Mastercam,ug,catia等软件的后处理技巧,后处理知识以及相关软件的二次开发方法及相关源码。
