Mastercam四轴坐标转换与后处理技巧大全


#-------------------------------------------------------------------------------------------------

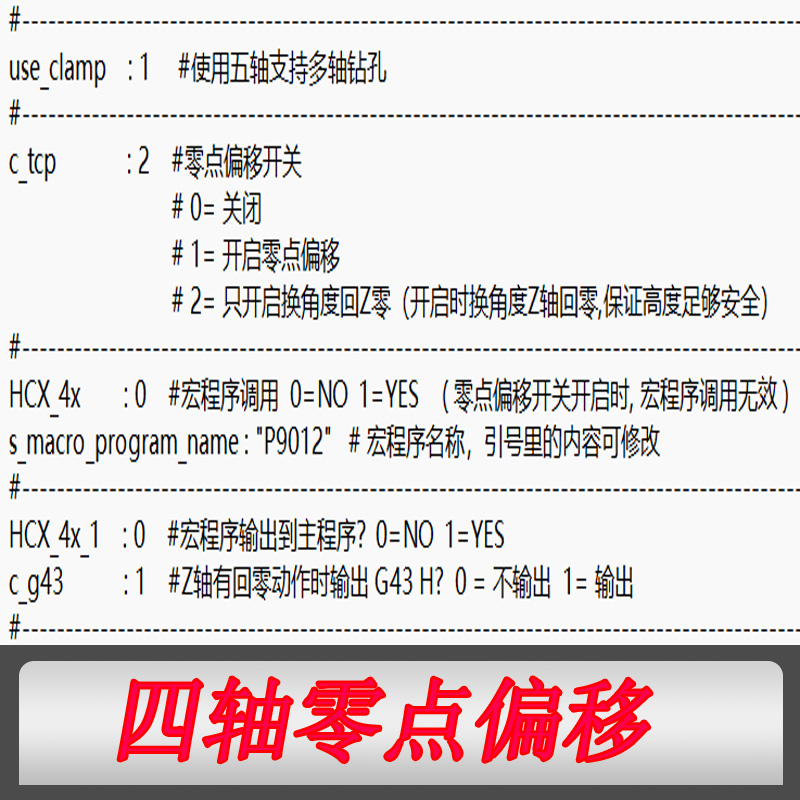

use_clamp    : 1     #使用五轴支持多轴钻孔

#-------------------------------------------------------------------------------------------------

c_tcp             : 2    #零点偏移开关

                             # 0= 关闭

                             # 1= 开启零点偏移

                             # 2= 只开启换角度回Z零(开启时换角度Z轴回零,保证高度足够安全)

#-------------------------------------------------------------------------------------------------

HCX_4x        : 0    #宏程序调用  0=NO  1=YES    ( 零点偏移开关开启时, 宏程序调用无效 )

s_macro_program_name : "P9012"   # 宏程序名称,引号里的内容可修改

#-------------------------------------------------------------------------------------------------

HCX_4x_1    : 0    #宏程序输出到主程序?0=NO  1=YES

c_g43           : 1    #Z轴有回零动作时输出 G43 H?  0 = 不输出  1= 输出

#-------------------------------------------------------------------------------------------------

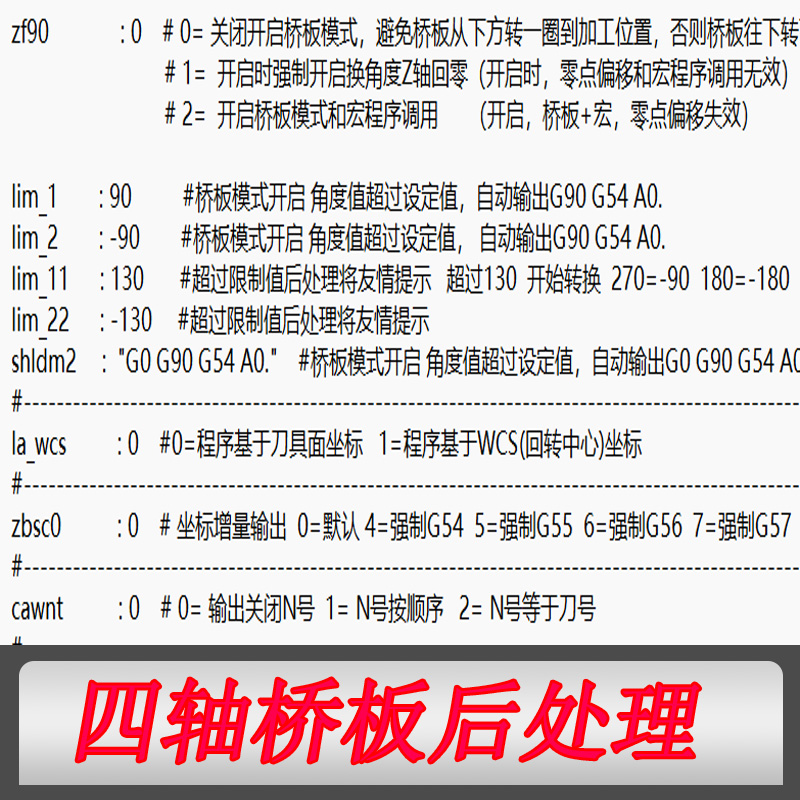

zf90              : 0    # 0= 关闭开启桥板模式,避免桥板从下方转一圈到加工位置,否则桥板往下转可能工件会碰撞工作台面

                             # 1=  开启时强制开启换角度Z轴回零(开启时,零点偏移和宏程序调用无效)

                             # 2=  开启桥板模式和宏程序调用      (开启,桥板+宏,零点偏移失效)


lim_1        : 90          #桥板模式开启 角度值超过设定值,自动输出G90 G54 A0.

lim_2        : -90        #桥板模式开启 角度值超过设定值, 自动输出G90 G54 A0.

lim_11      : 130       #超过限制值后处理将友情提示   超过130  开始转换  270=-90  180=-180

lim_22      : -130     #超过限制值后处理将友情提示

shldm2     :  "G0 G90 G54 A0."    #桥板模式开启 角度值超过设定值,自动输出G0 G90 G54 A0. 括号内容可自行修改

#-------------------------------------------------------------------------------------------------

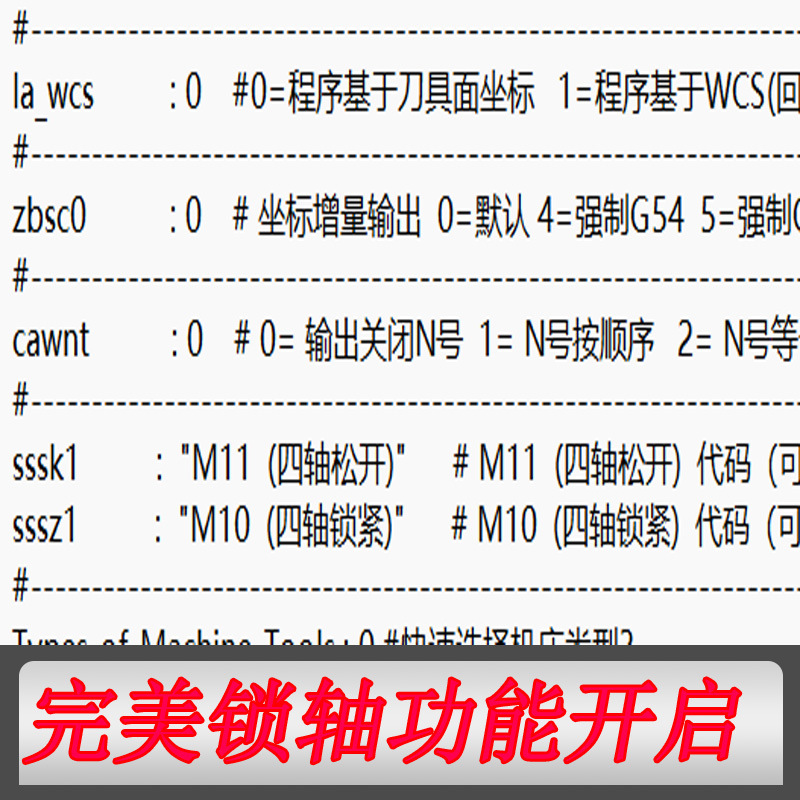

la_wcs          : 0    #0=程序基于刀具面坐标   1=程序基于WCS(回转中心)坐标

#-------------------------------------------------------------------------------------------------

zbsc0           : 0    # 坐标增量输出  0=默认 4=强制G54  5=强制G55  6=强制G56  7=强制G57  8=强制G58  9=强制G59

#-------------------------------------------------------------------------------------------------

cawnt           : 0    # 0= 输出关闭N号  1= N号按顺序   2= N号等于刀号

#-------------------------------------------------------------------------------------------------

sssk1          :  "M11  (四轴松开)"      # M11  (四轴松开)  代码(可根据需求修改双引号内代码 删除内容=不输出)

sssz1          :  "M10  (四轴锁紧)"      # M10  (四轴锁紧)  代码(可根据需求修改双引号内代码 删除内容=不输出)

#-------------------------------------------------------------------------------------------------

Types_of_Machine_Tools : 0 #快速选择机床类型?

                        #0= 默认自定义(根据以下说明自己定制)

                        #1= 加工中心 (斗笠式刀库) 不带备刀

                        #2= 数控铣或雕刻机 (无刀库)

                        #3= 西门子 G291 模式(未验证,自行测试)

                        #4= 三菱系统

                        #5= 法兰克系统

#-------------------------------------------------------------------------------------------------



需要定制四轴后处理 微 四轴后处理:7689020
