案例实战:Fluent建模至结果可视化的全流程

本次软件为:ansys 2021版本,中文版本

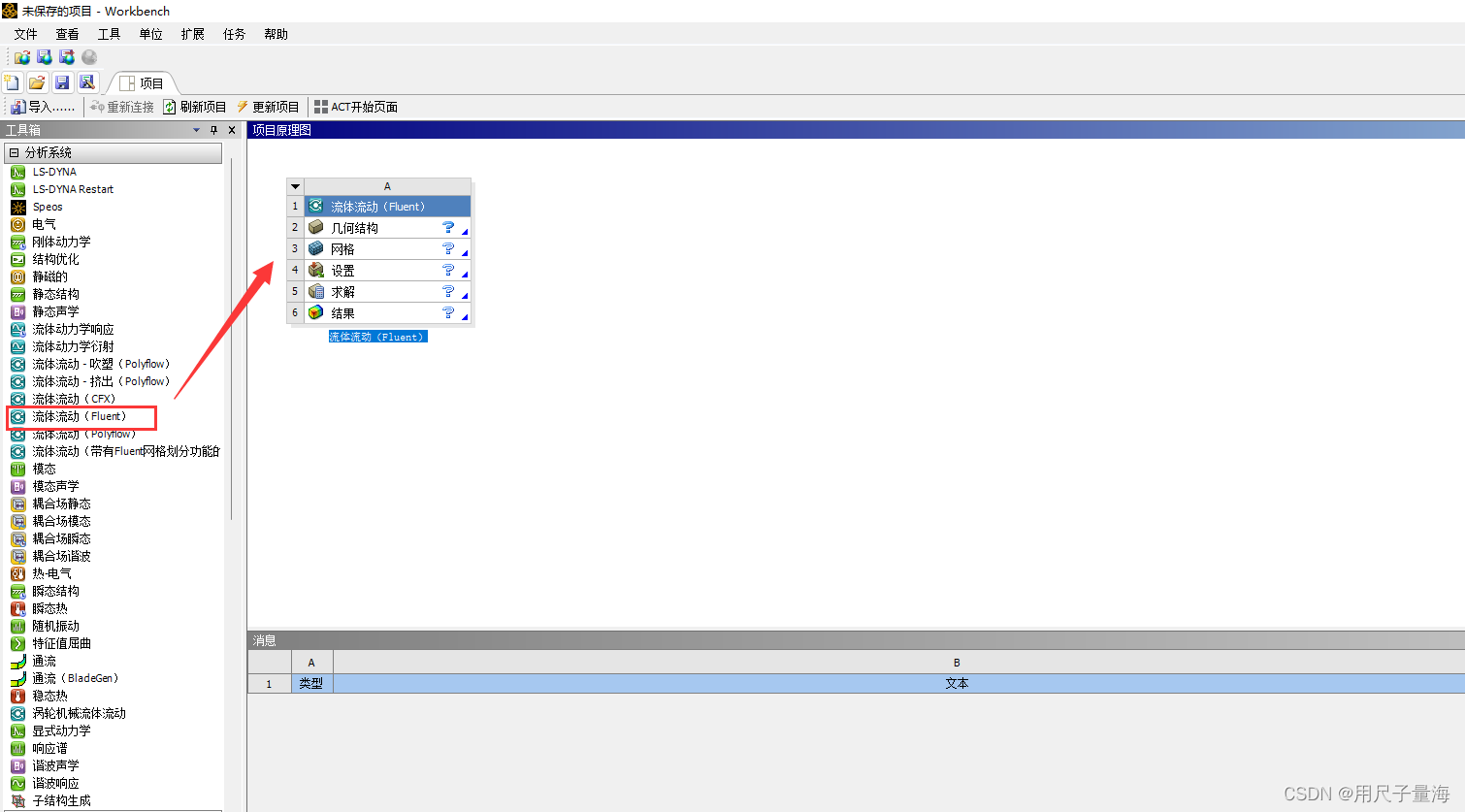

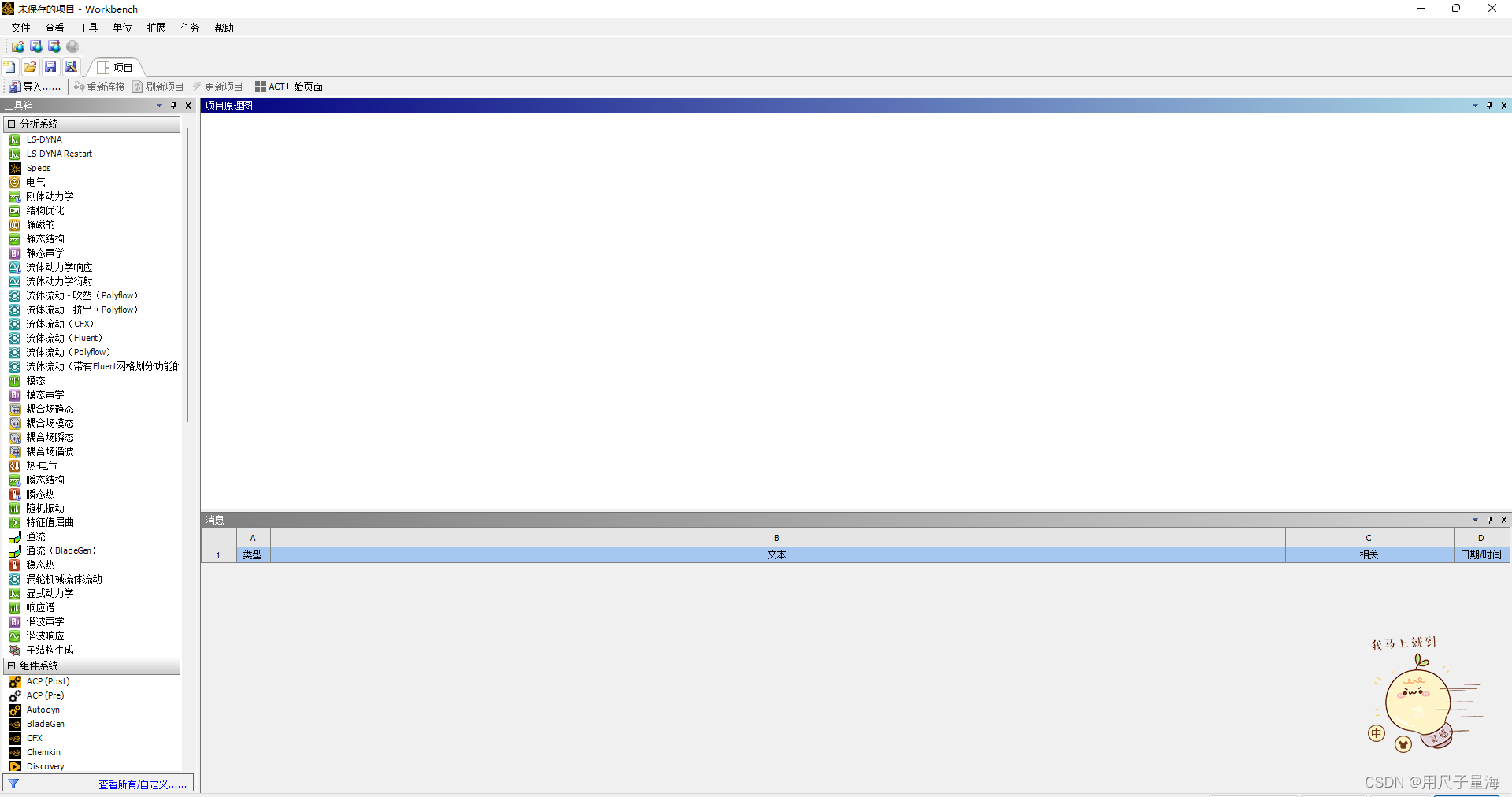

1、打开软件,将Fluent flow 拖入工作区

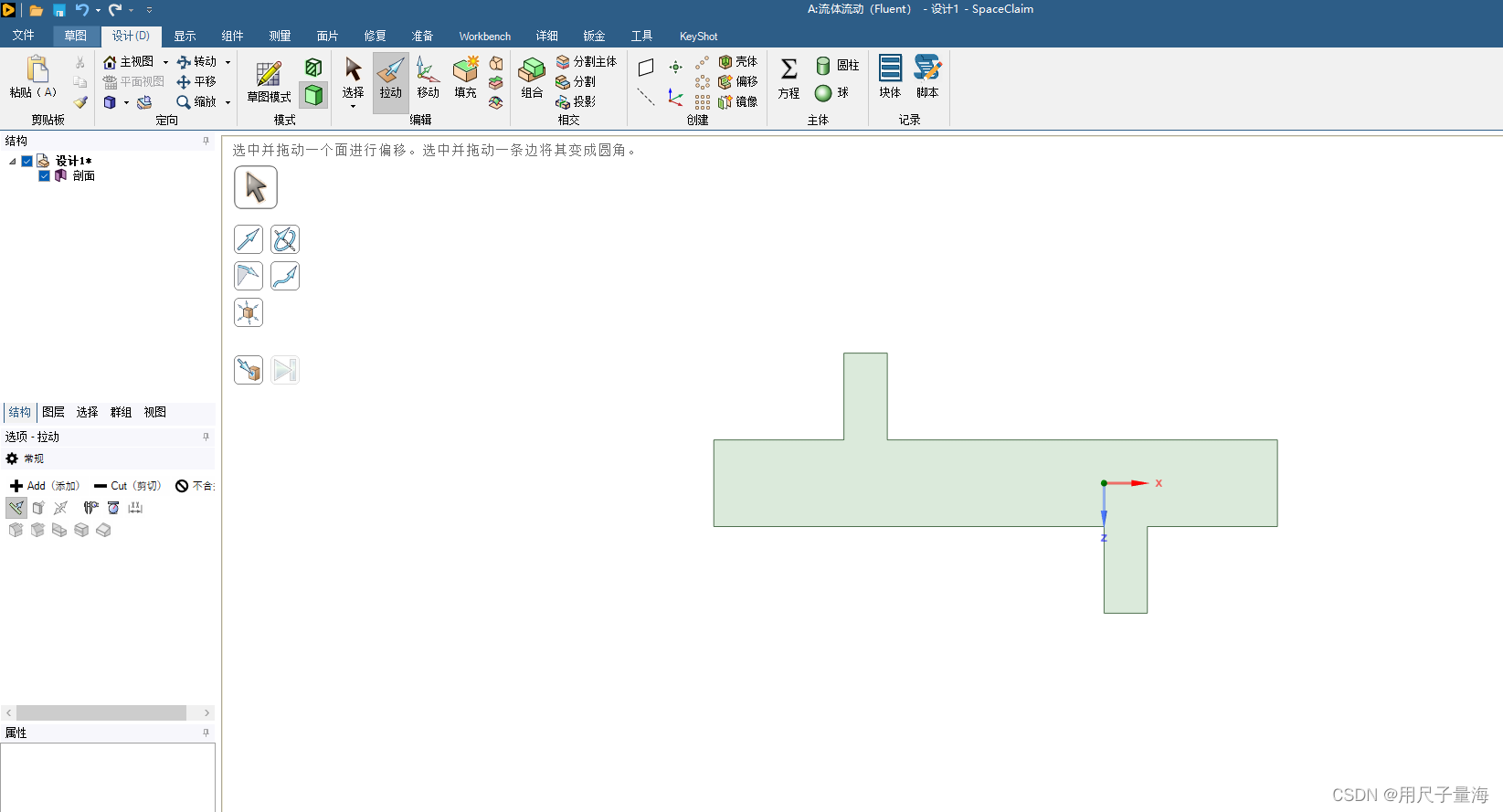

2、打开几何结构进行建模

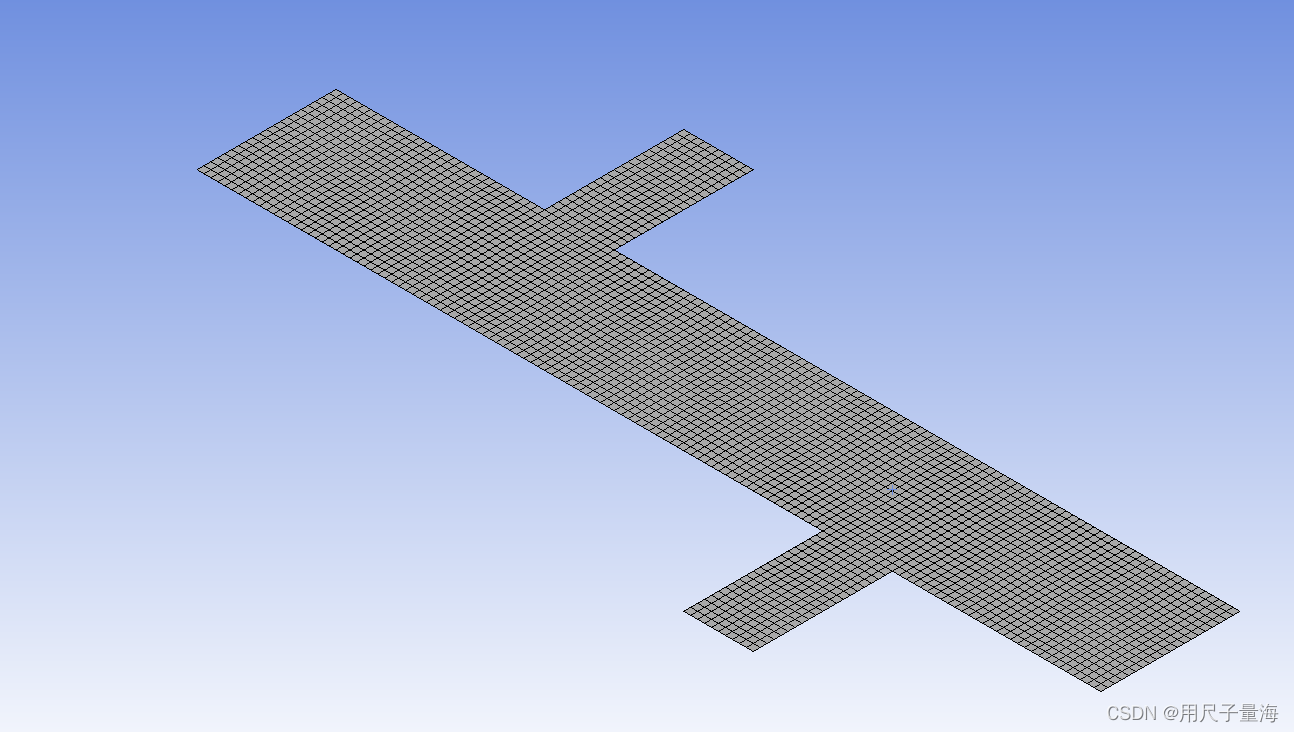

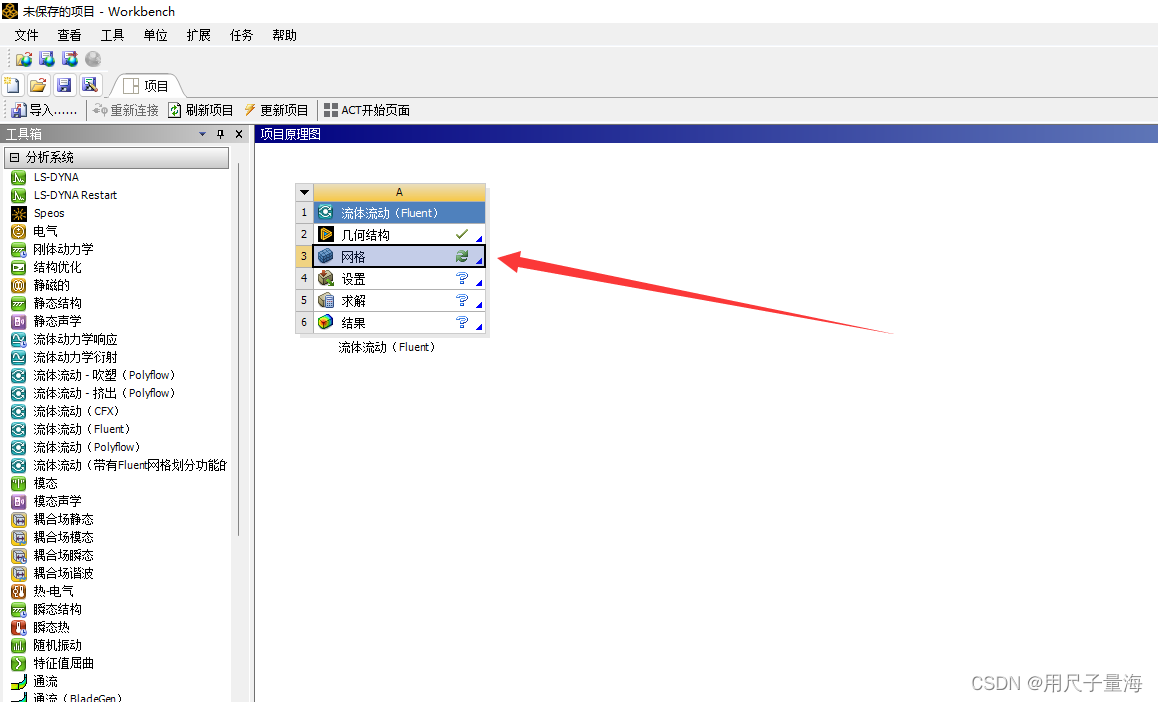

3、打开mesh,划分网格

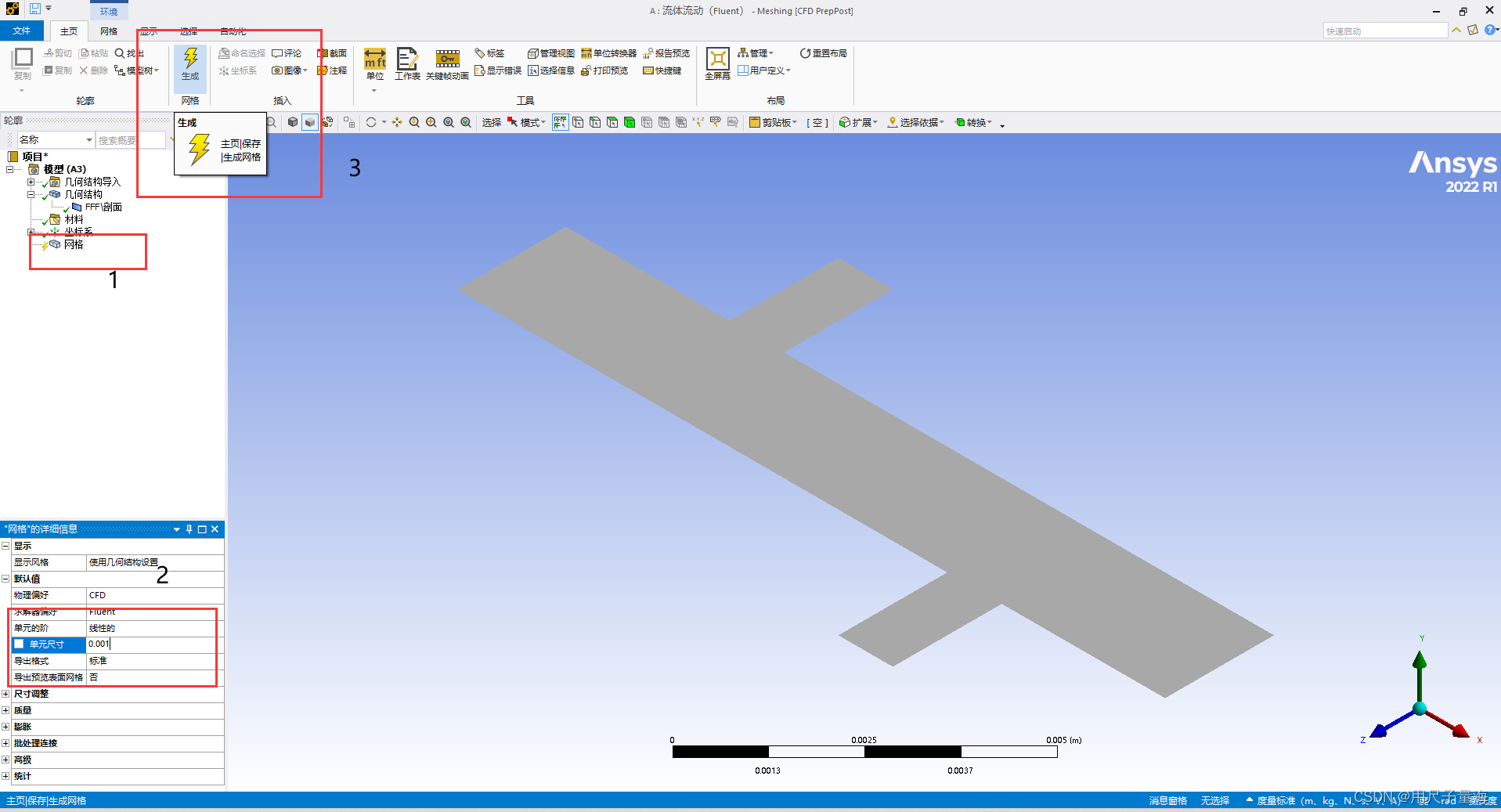

4、点击网格(入门版本),往后单元尺寸,更具自己的模型尺寸大小选择合适的单元尺寸,这里我选择0.0001m,然后点击生成,就可以划分网格了,简单的划分网格的办法。


注意:划分网格一定要适当,网格不能太大,这样子计算不准确,网格也不能太小,这样子计算量会很大,要平衡计算时间和计算准确度。

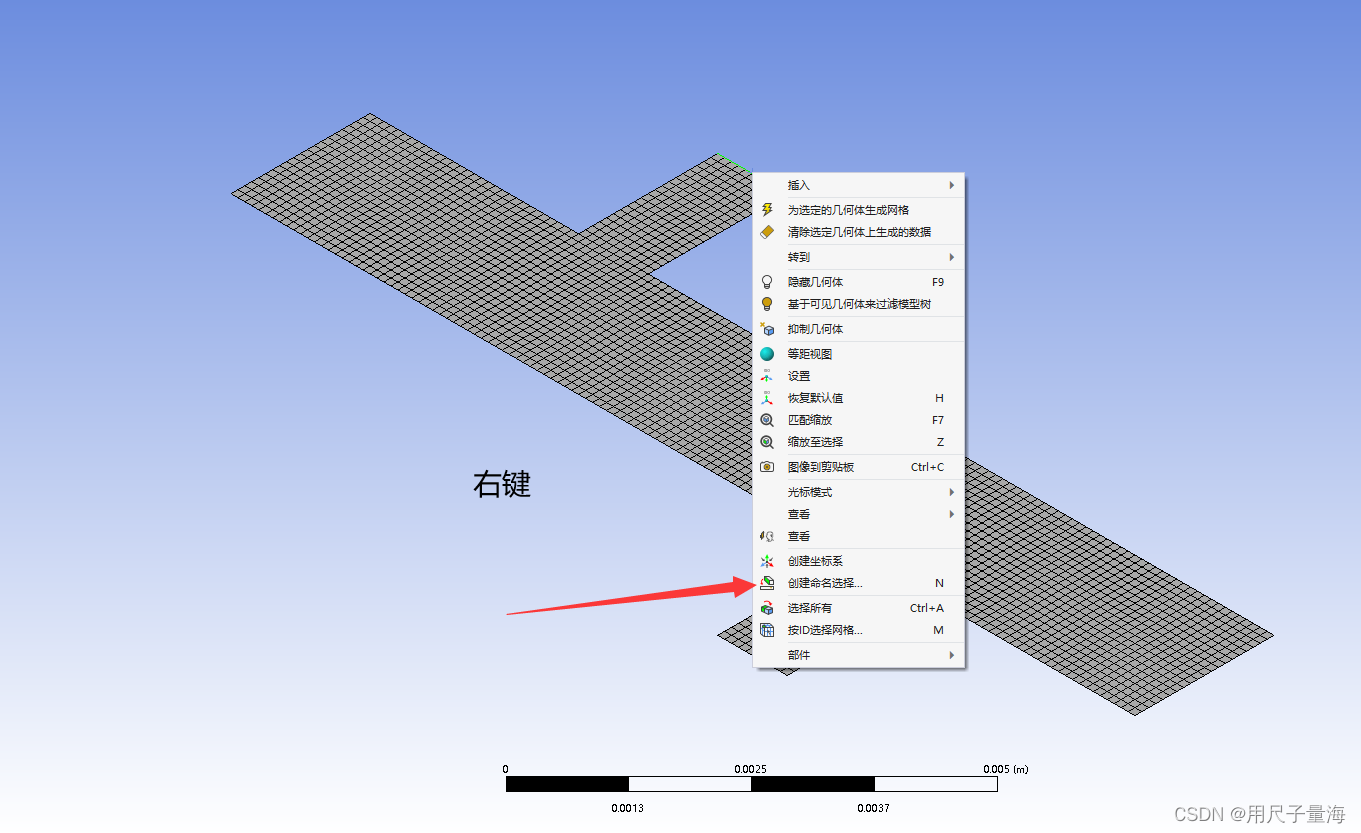

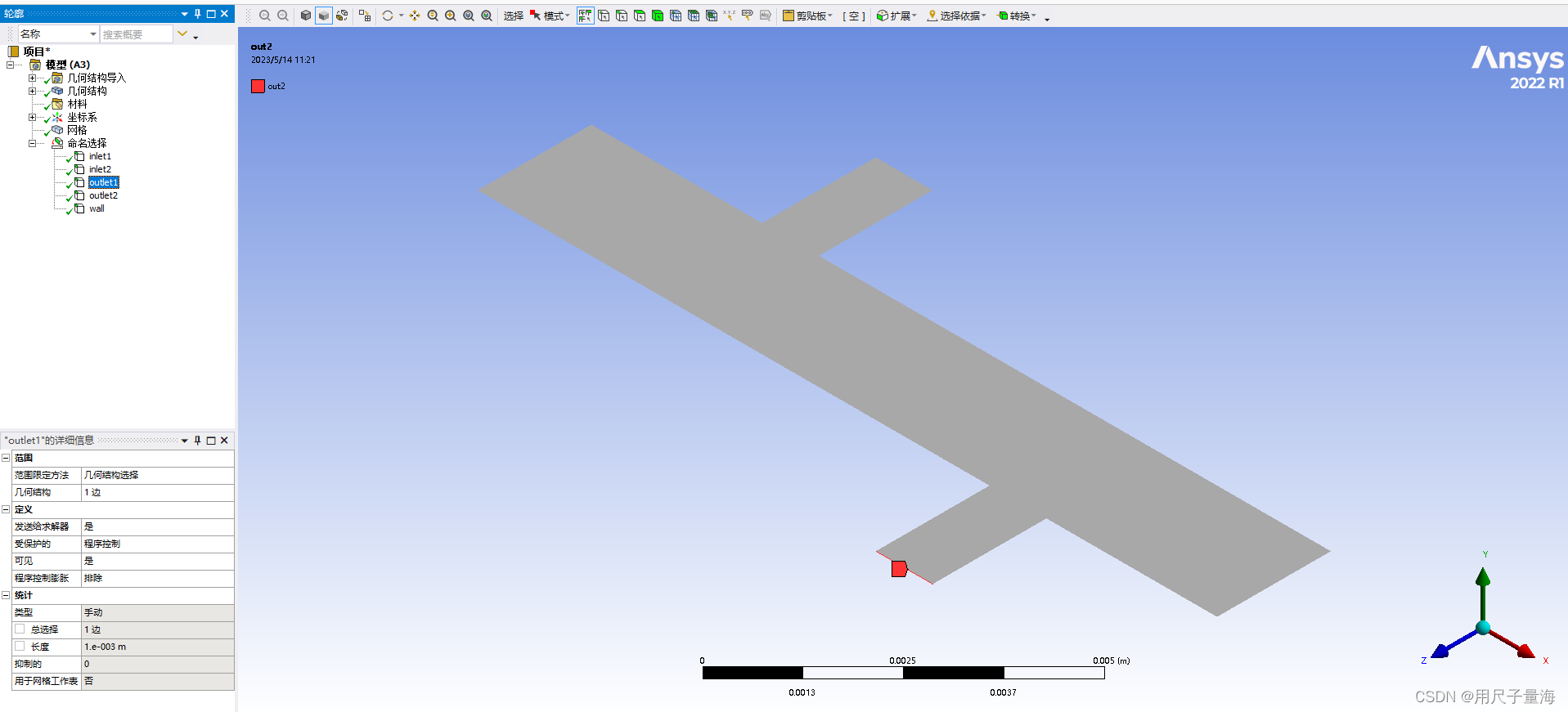

5、设置边界条件,出口1,出口2,入口1,入口2,墙壁等,这里设置出入口是为了在下面步骤中正确的识别出口,入口,便于后续设置边界条件和求解。

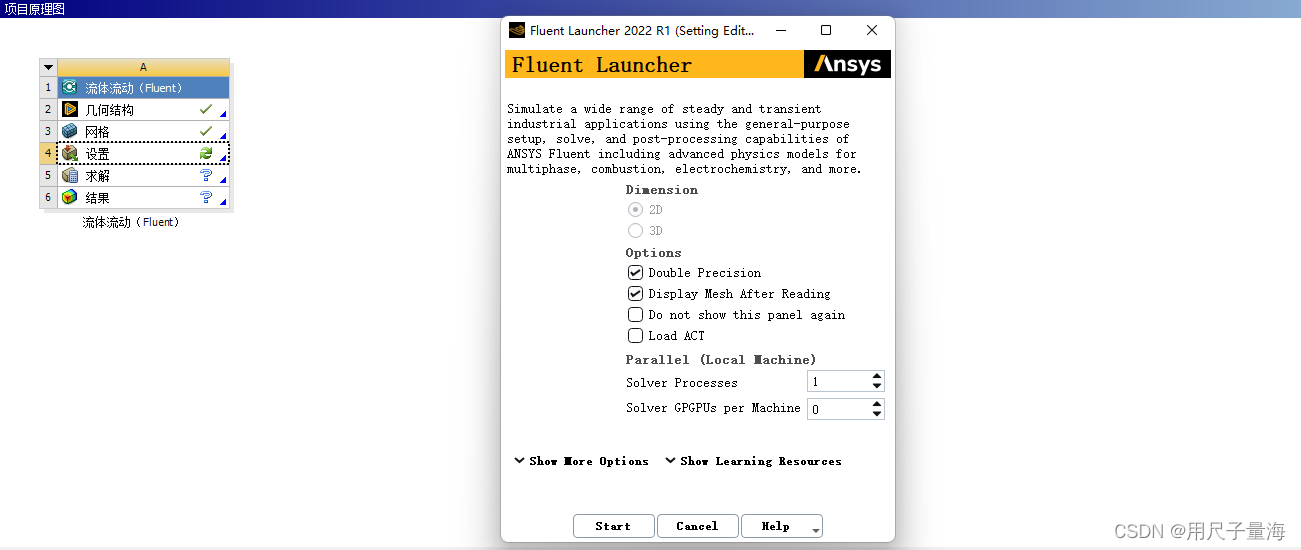

6、进入fluent流体力学软件,(以上步骤属于建模+划分网格,接下来才是模拟)

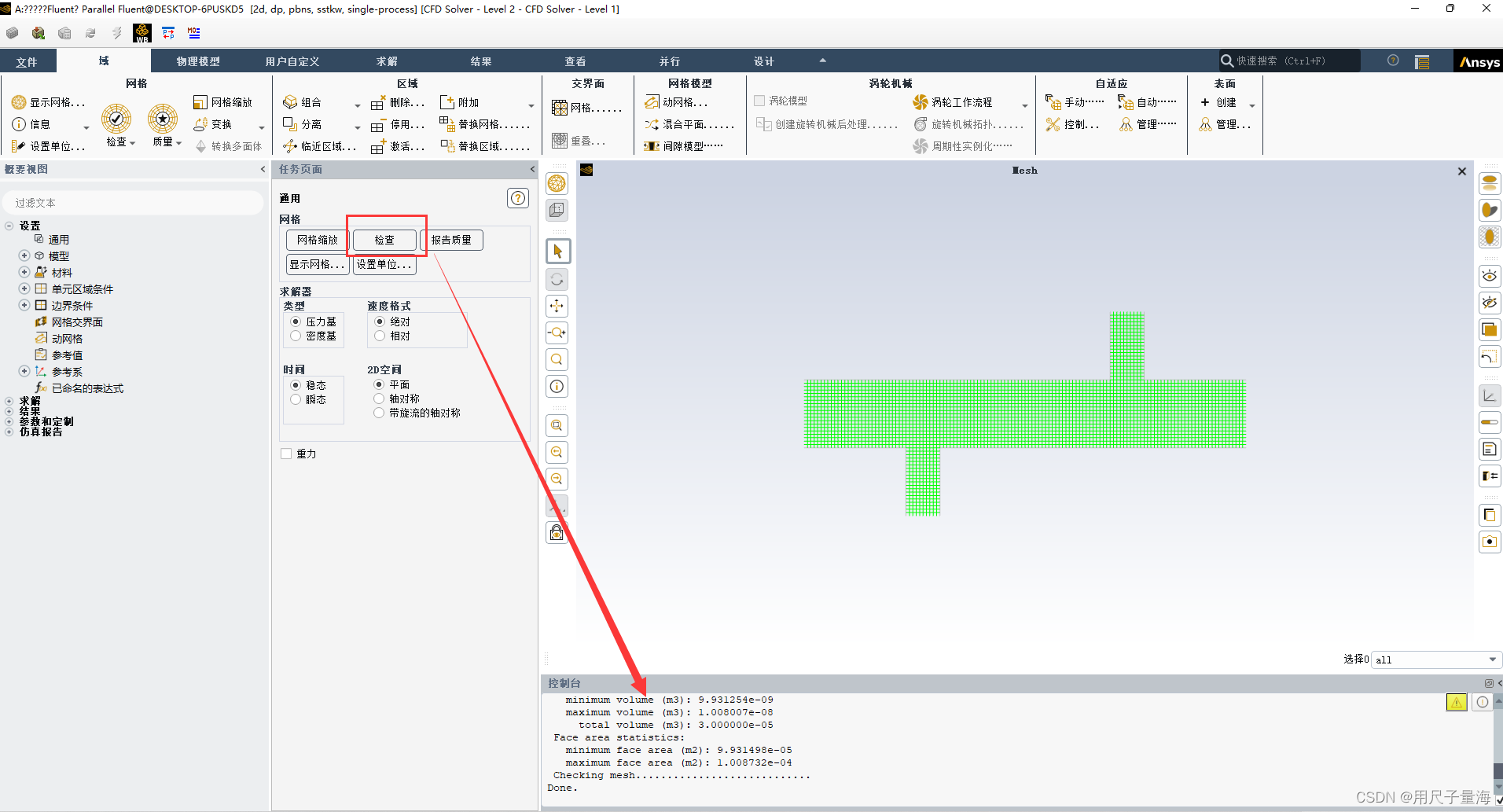

7、进入求解器之后,选择检查,检查网格有没有存在负网格

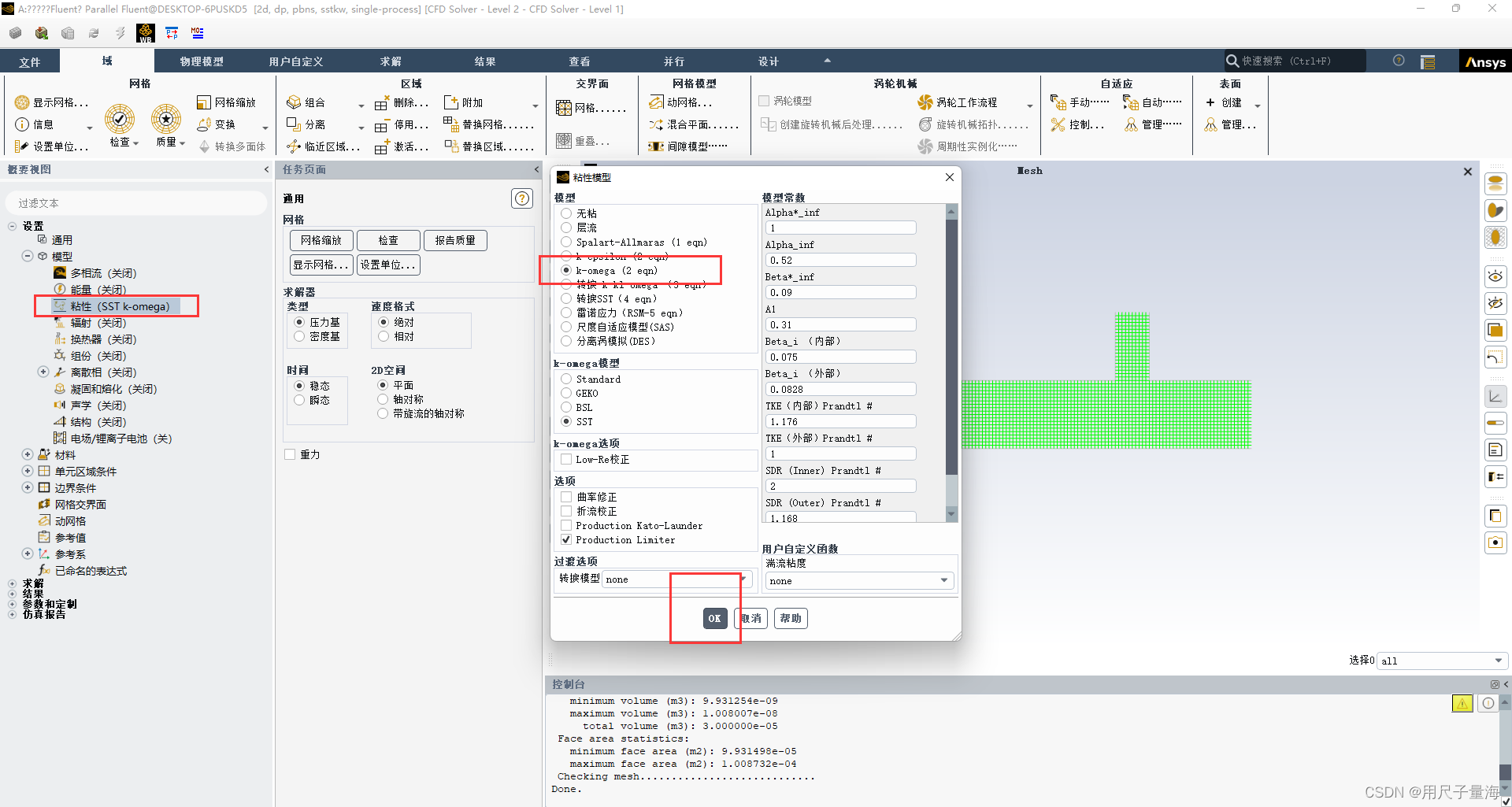

8、选择湍流模型

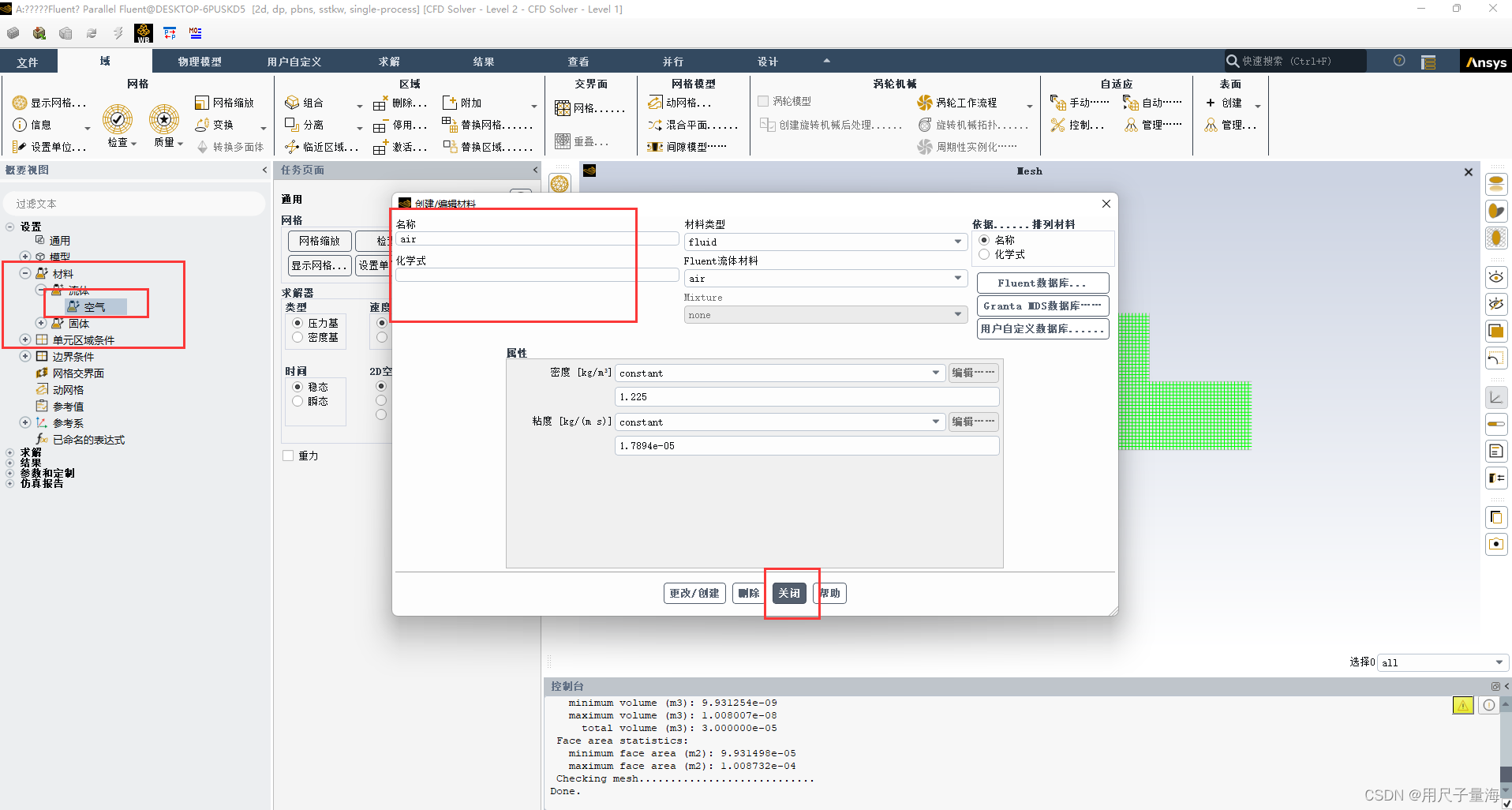

9、选择材料为空气

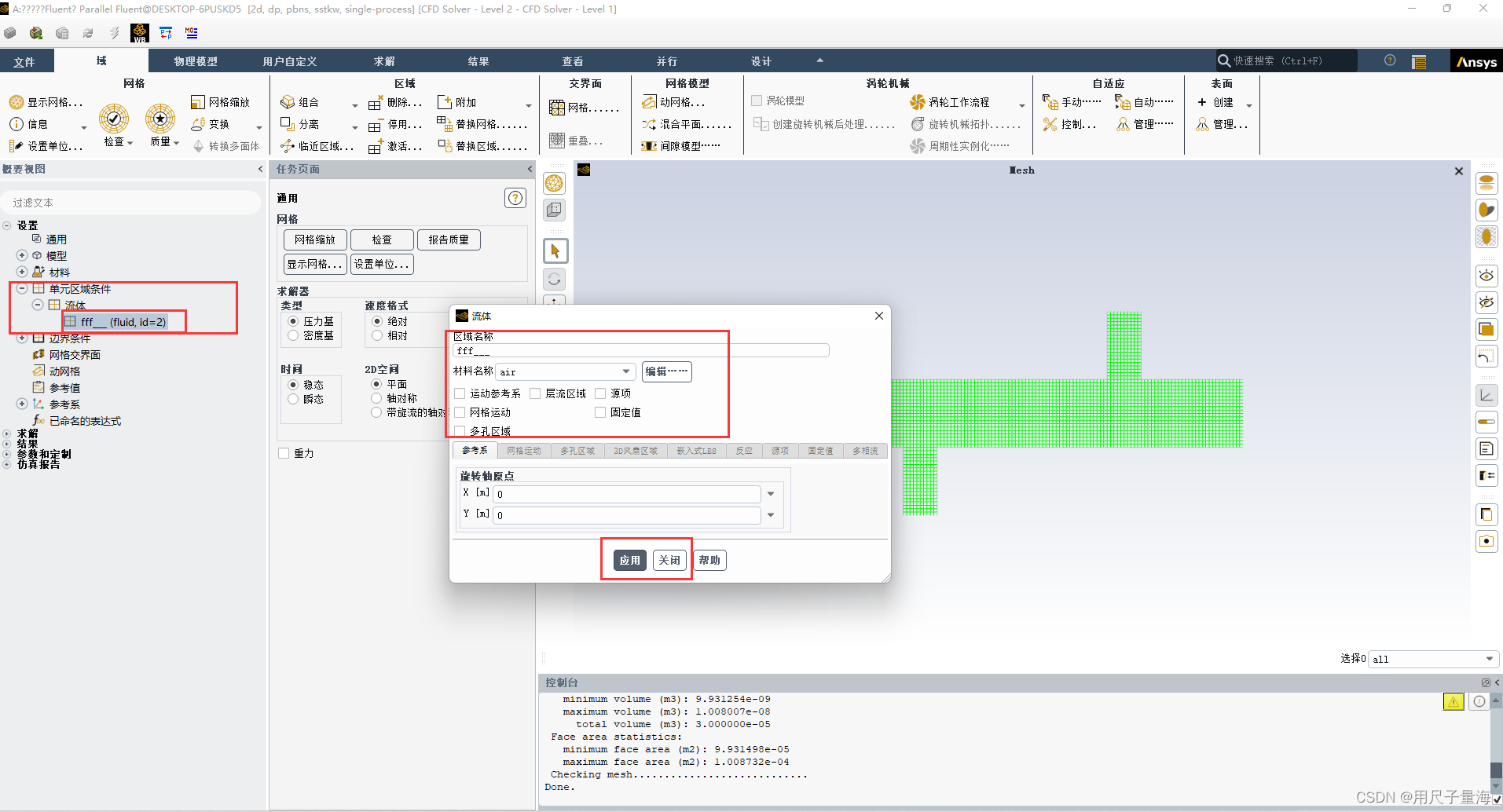

10、单元体设置为空气

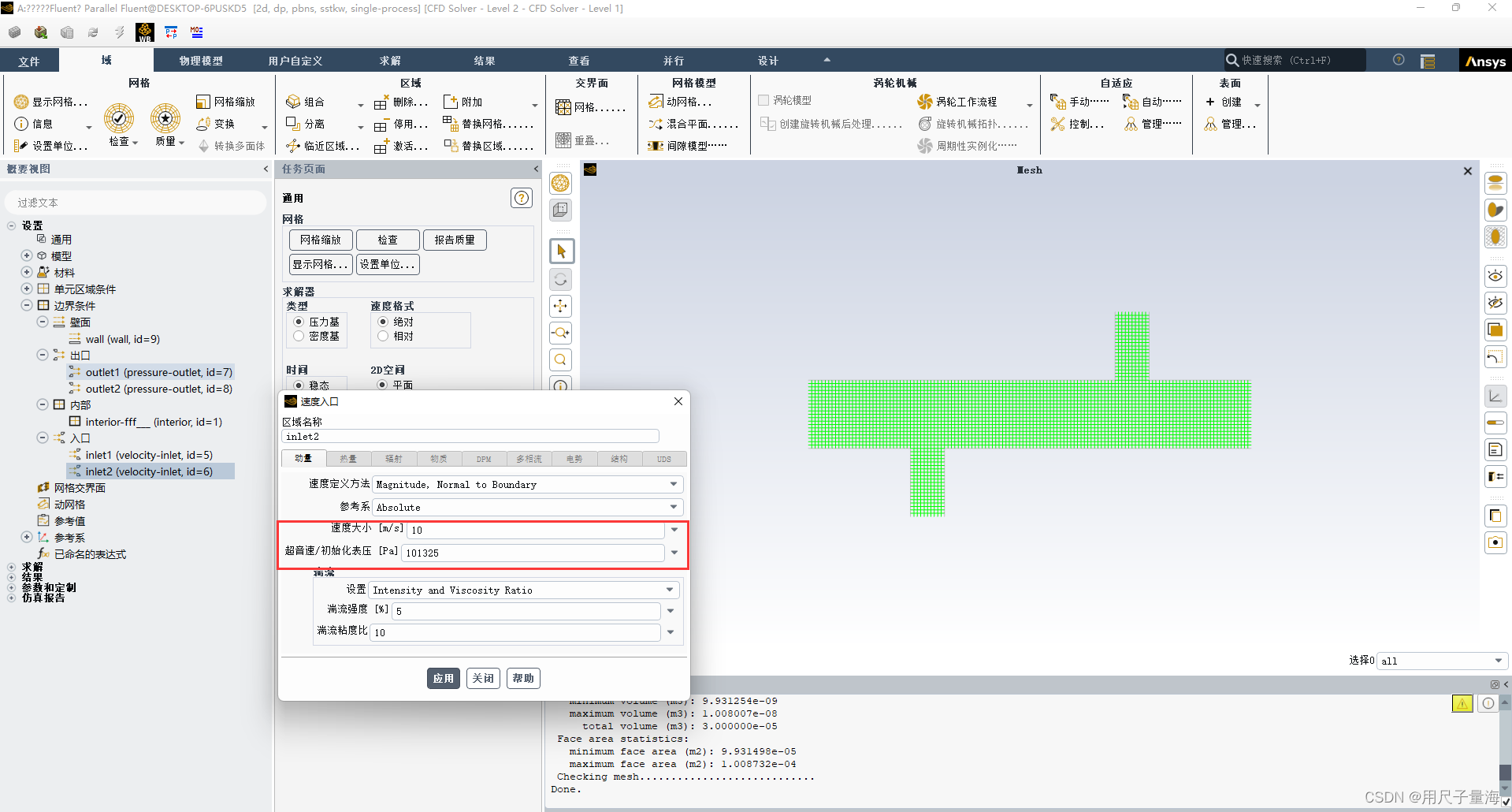

11、设置边界条件,

设置入口1的初始速度5m/s,初始压强为101325pa, 入口2的初始速度10m/s,初始压强为101325pa,出口,墙等默认不变。

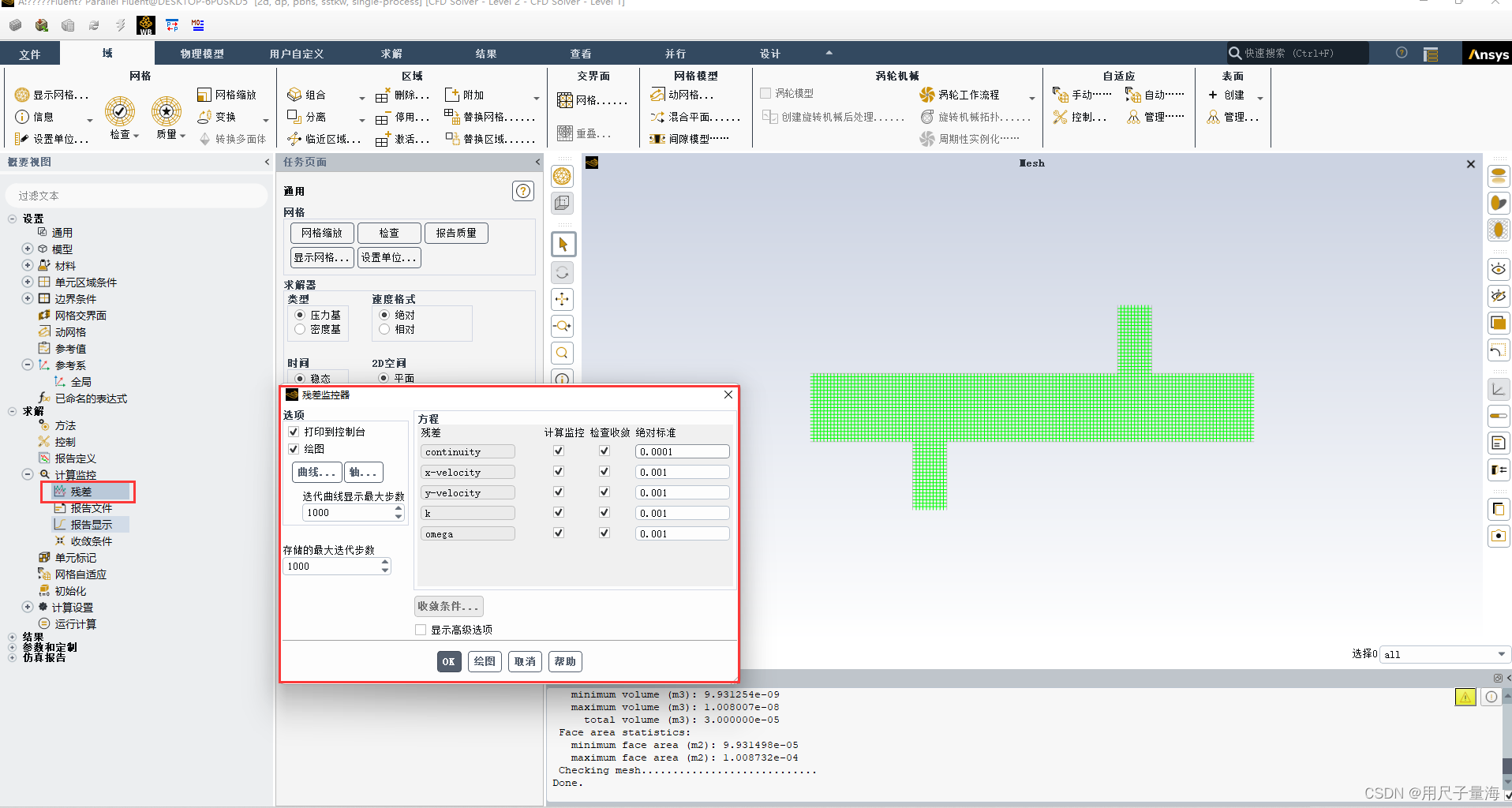

12、计算残差设置为0.0001,其余默认

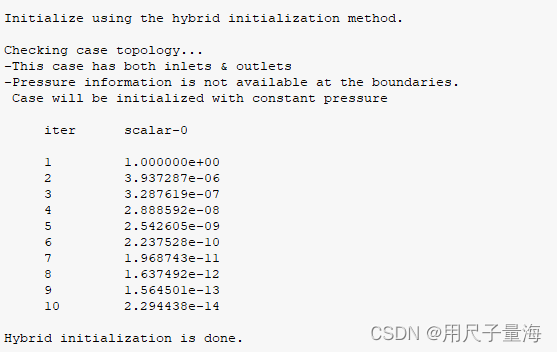

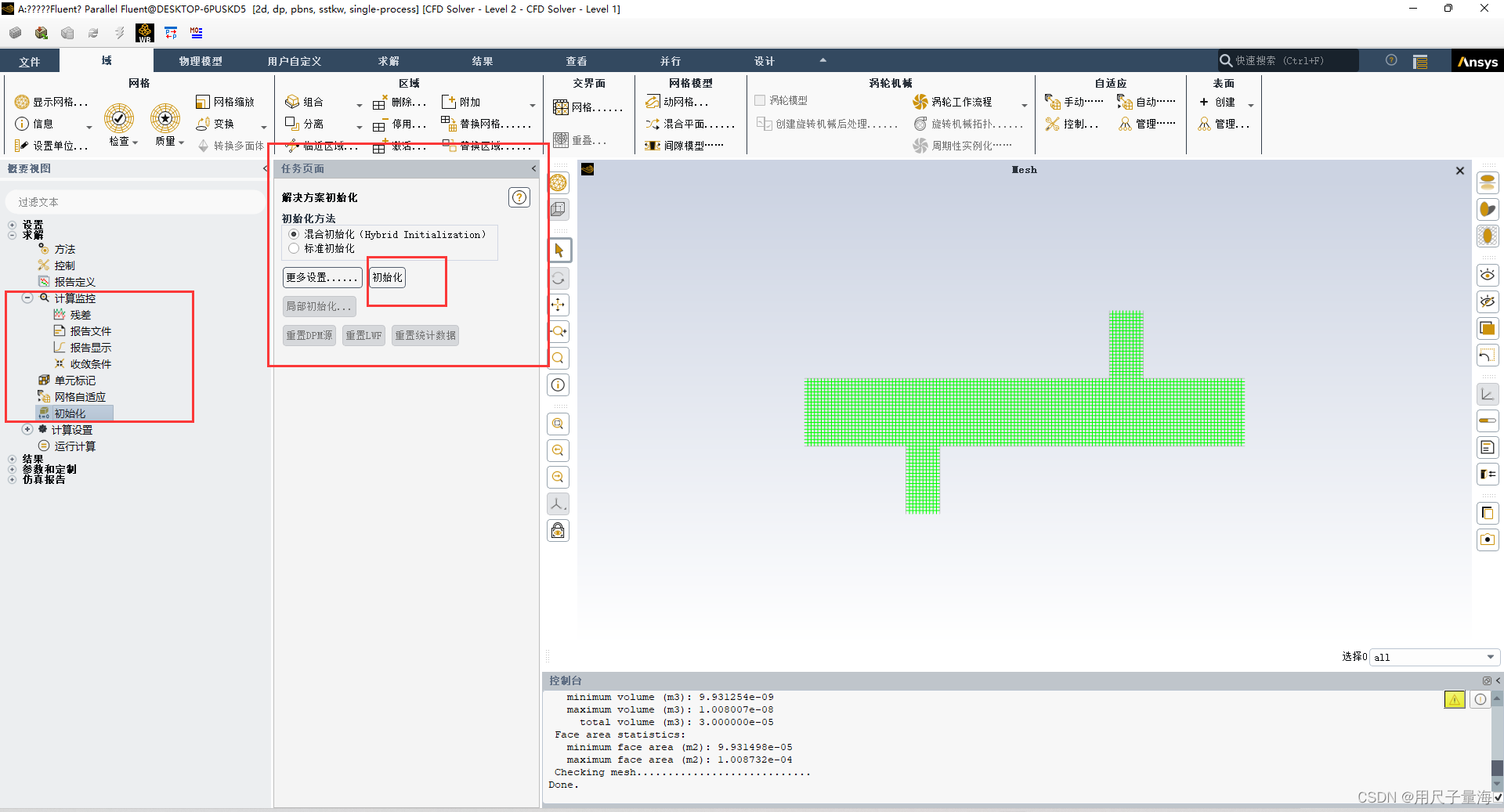

13、初始化模型参数

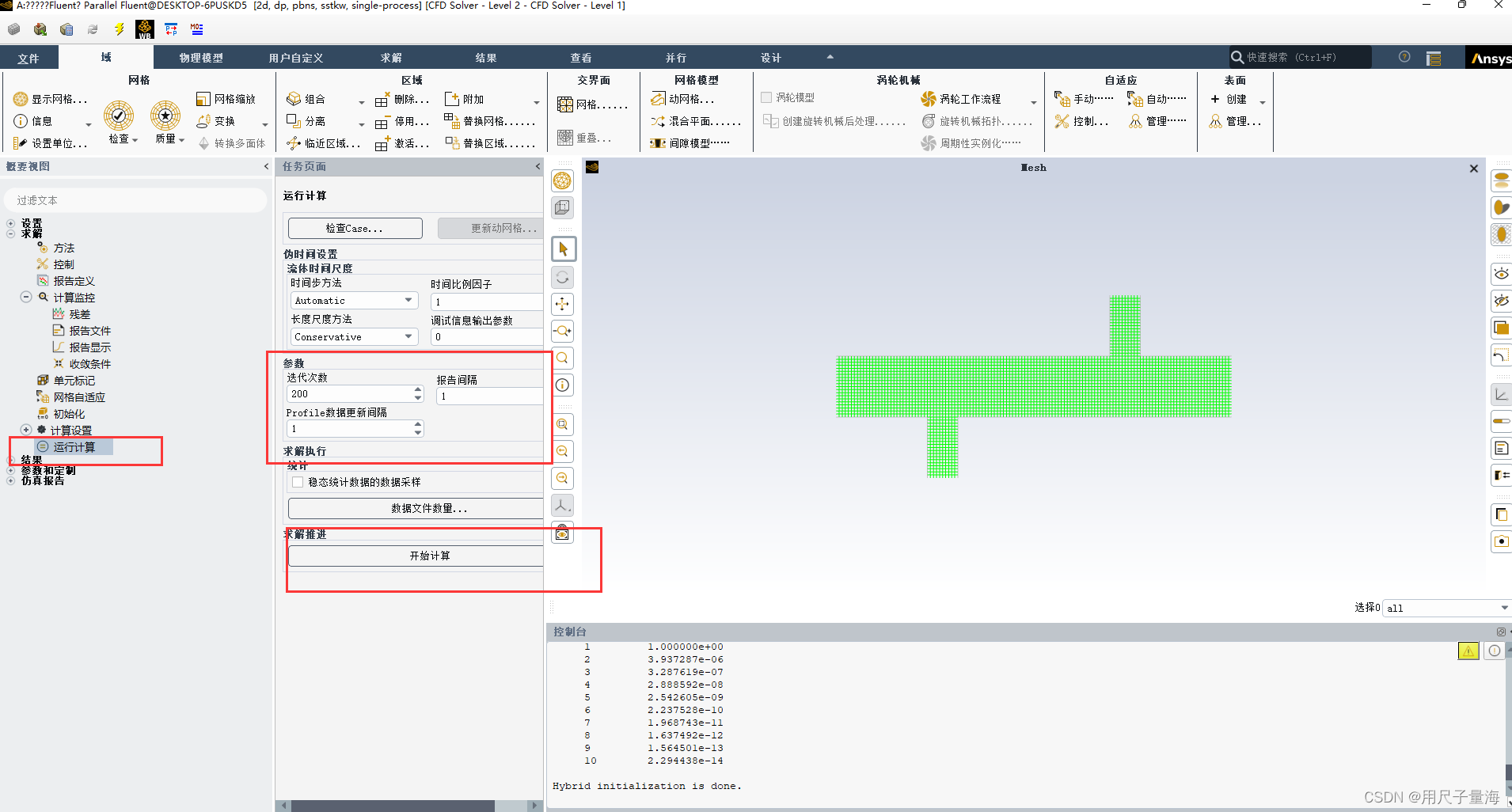

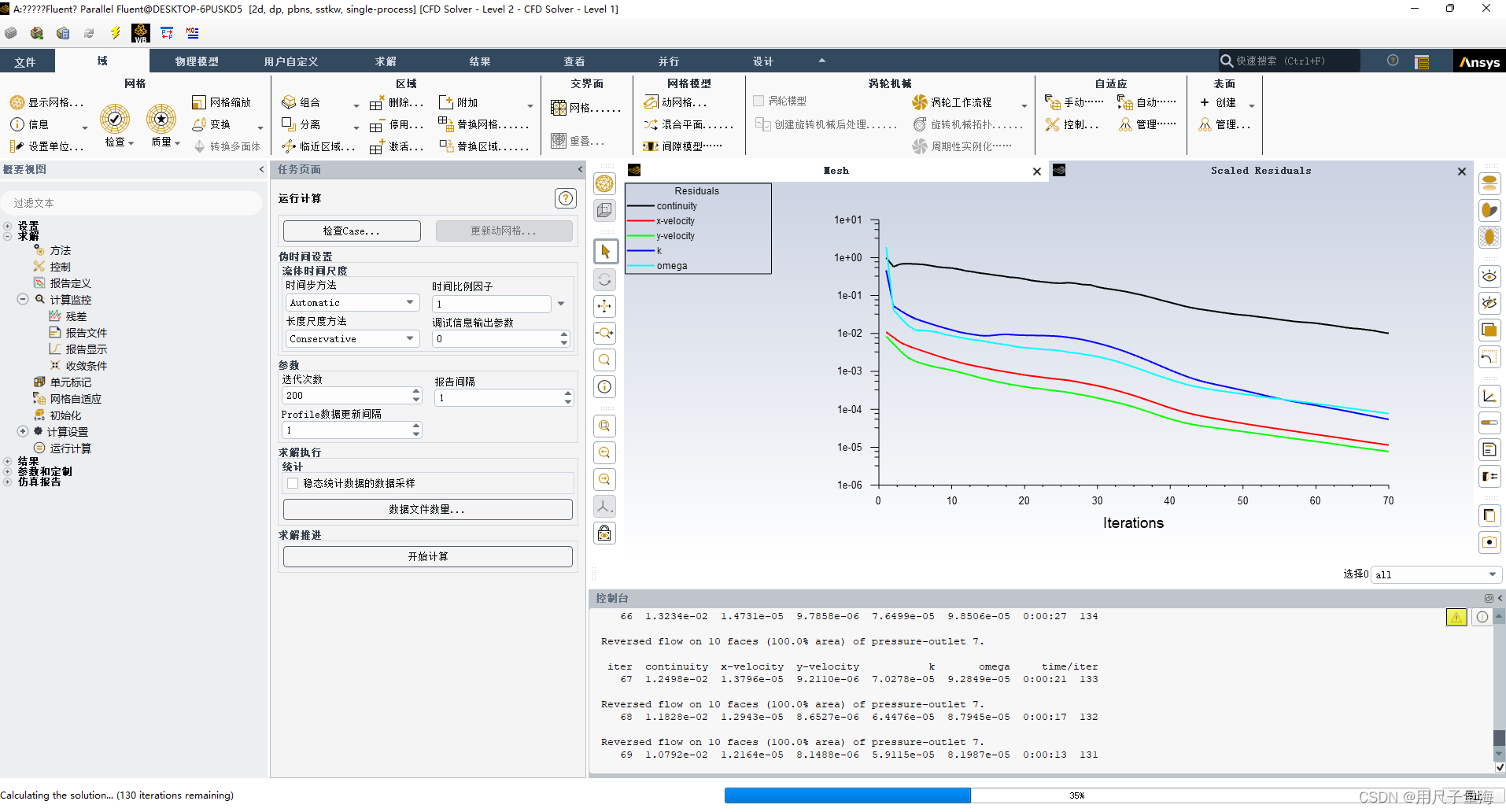

14、设置迭代次数200,计算模型

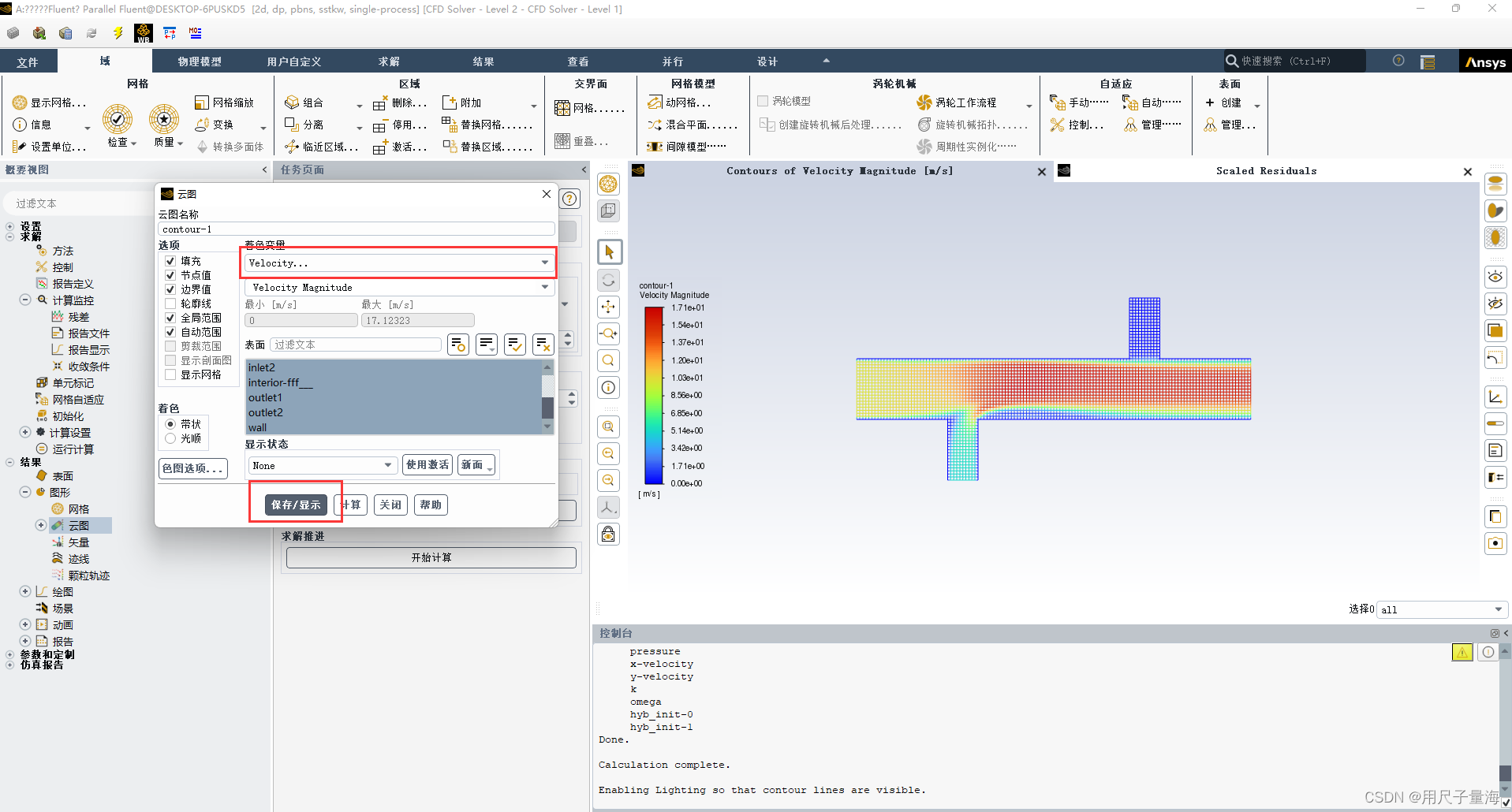

15、查看结果

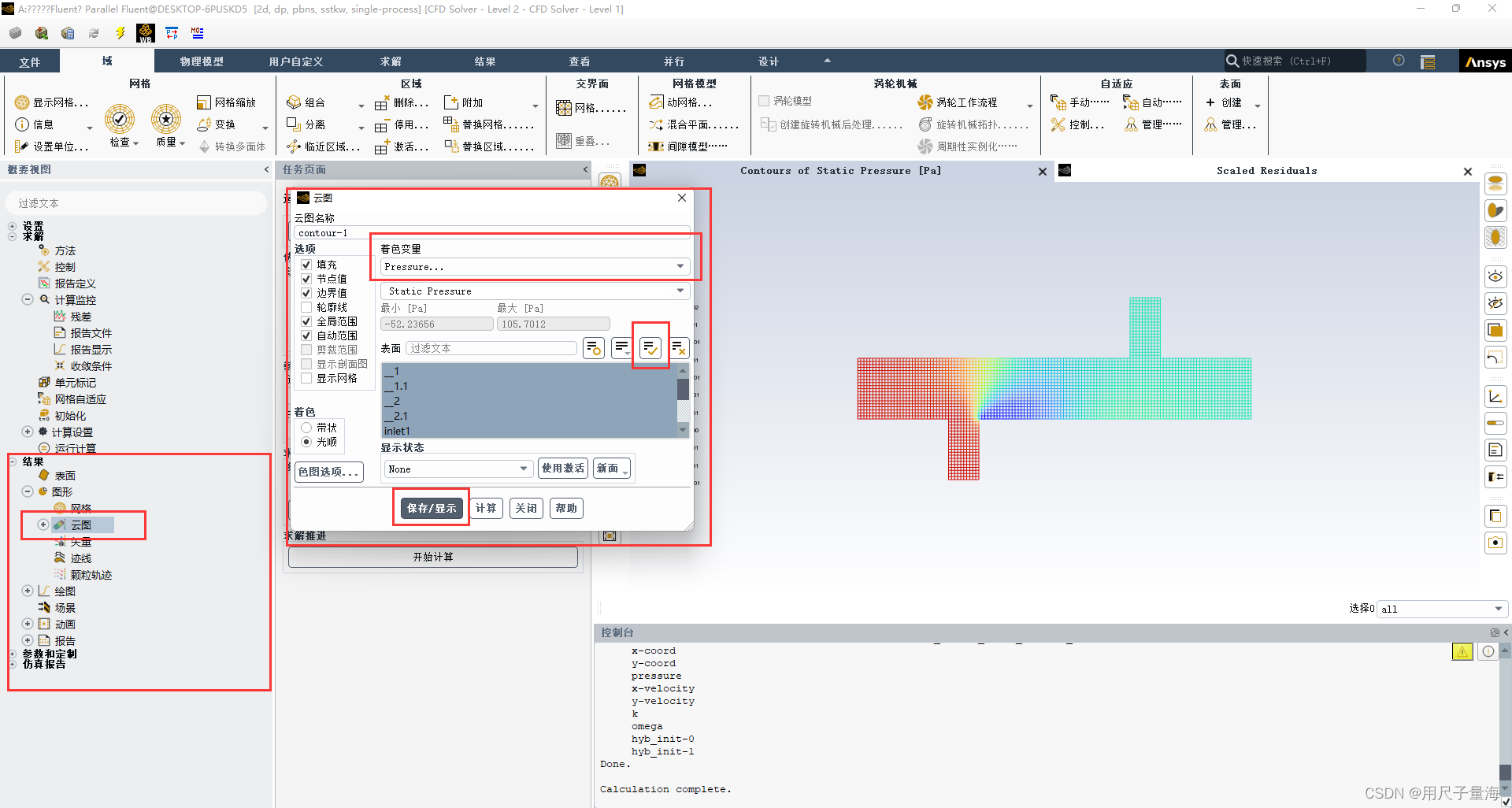

压力云图



速度云图

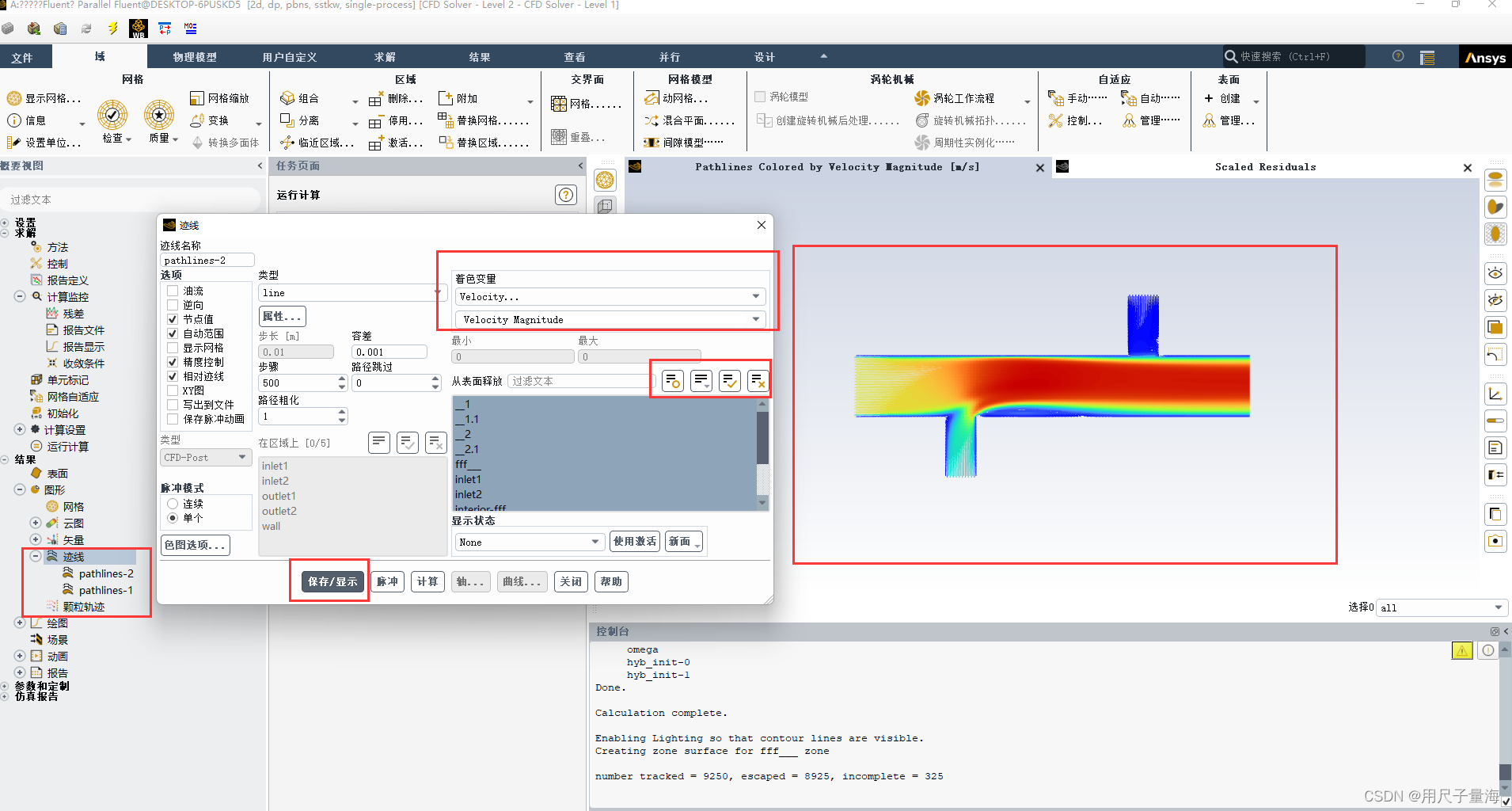

速度轨迹图

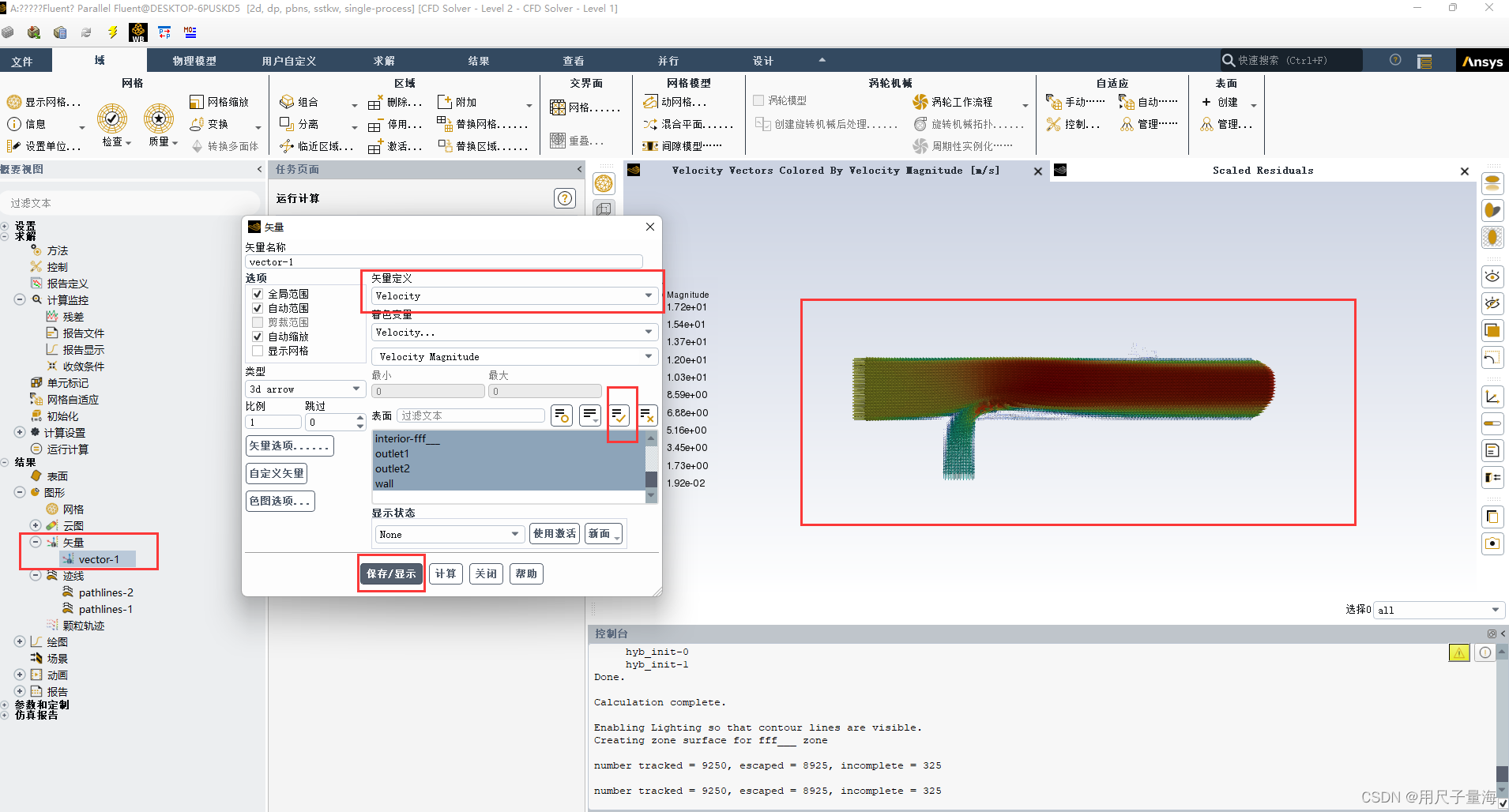

速度矢量图
