ABAQUS在极小曲面壳体静力学分析中的应用

1. 导入.inp模型
2. 建立离散刚体

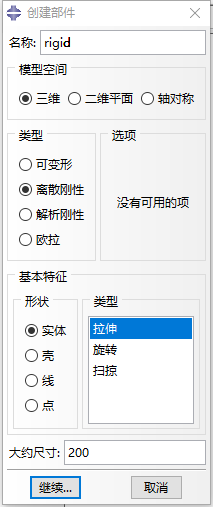

   部件模块——创建部件——三维——离散刚性——实体——拉
创建部件在这里插入图片描述

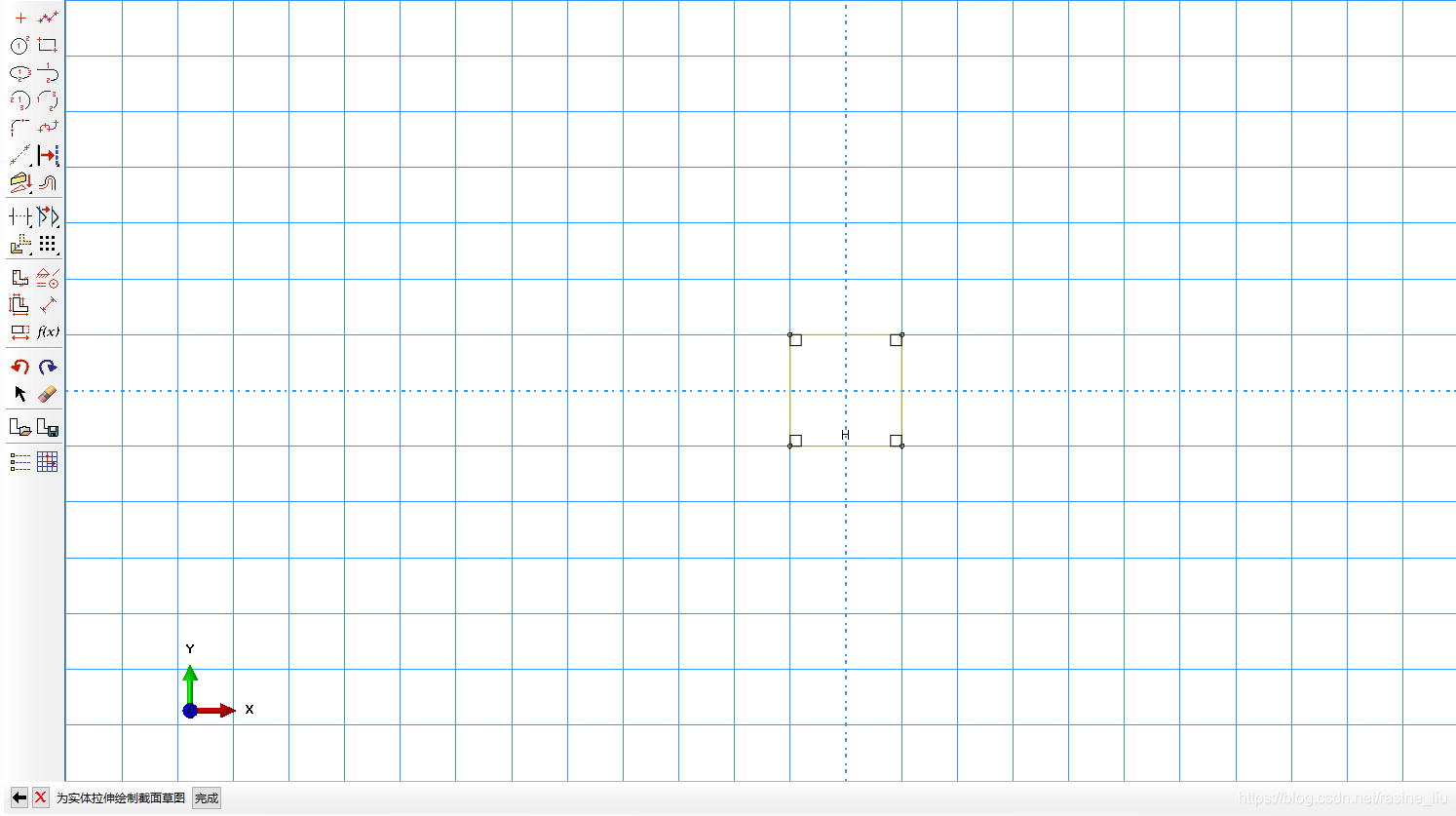

   草绘截面
在这里插入图片描述

   完成草绘,指定
深度
在这里插入图片描述

   上方选项栏中加工——壳——使用实体——选择刚体;

   左方模型树中选中刚体——更新有效性
在这里插入图片描述

3. 材料属性(刚体不用设置

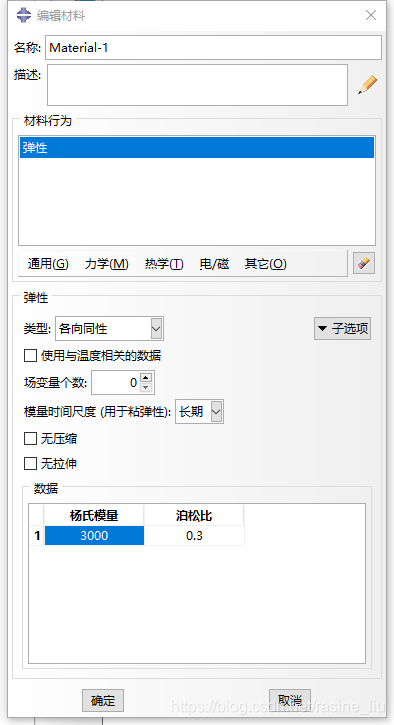

   属性——编辑材料——设置材料属性
在这里插入图片描述

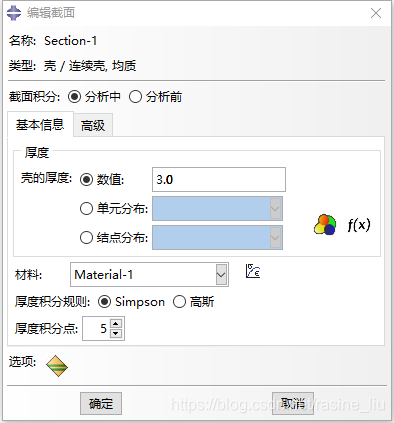

   创建截面——壳——均质——壳的厚度;
在这里插入图片描述
在这里插入图片描述

   指派截面——选中模型——选择偏移面
在这里插入图片描述
4. 装配

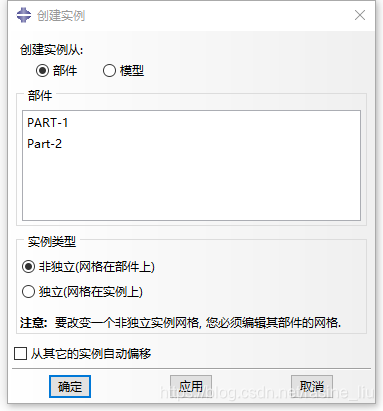

   创建实例——通过平移和旋转完成装配
在这里插入图片描述
在这里插入图片描述
5. 创建分析步

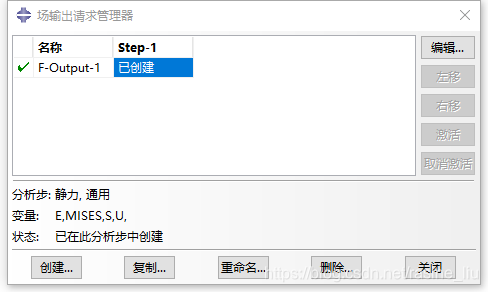

   创建分析步——创建场输出
在这里插入图片描述
在这里插入图片描述

6. 相互作用

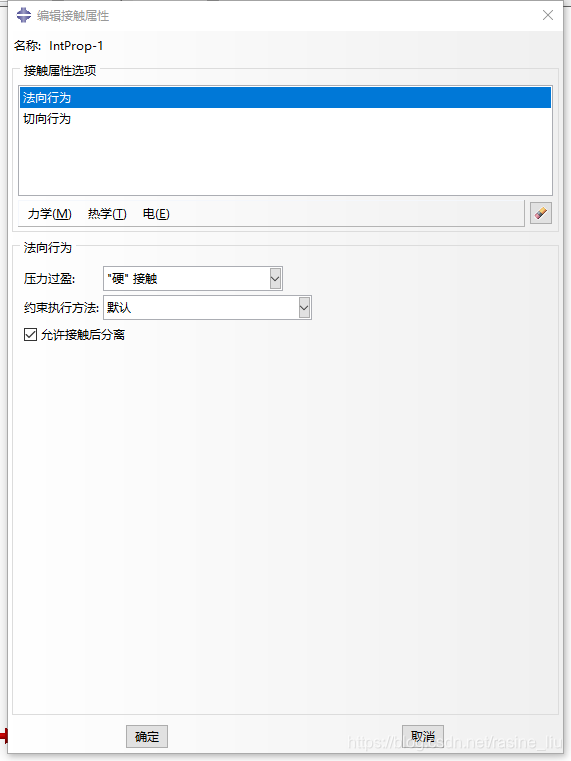

   创建相互作用属性——接触——法向行为——切向行为
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

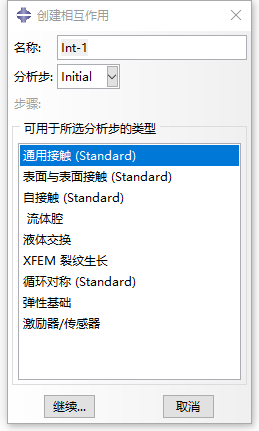

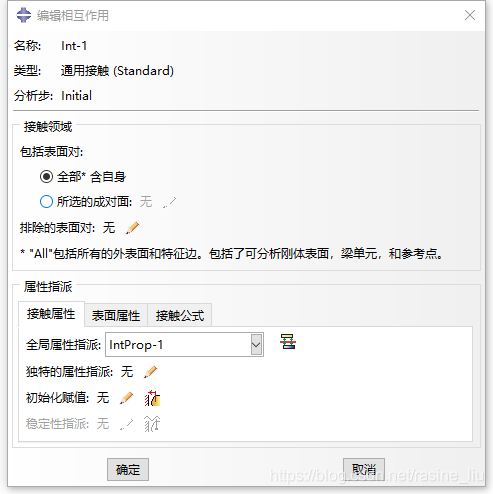

   创建相互作用——initial——通用接触——全局属性指派;
在这里插入图片描述
在这里插入图片描述
7. 载荷

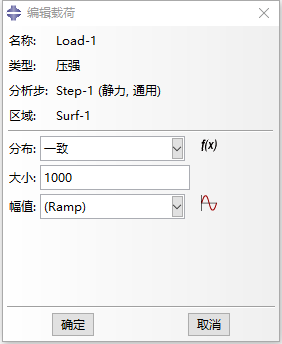

   创建载荷——压强;
在这里插入图片描述
在这里插入图片描述

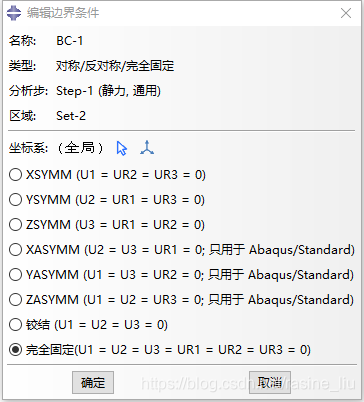

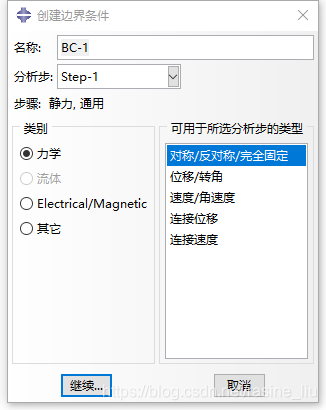

   创建边界条件——选择边界
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
8.创建惯量

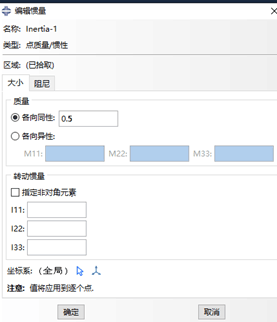

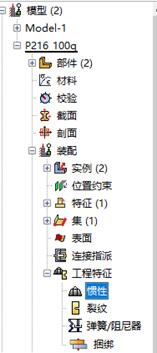

   模型树——装配——工程特征——惯性——创建惯量——点质量/惯性——选择刚体参考点——各向同性0.5
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
9.为刚体划分网格
在这里插入图片描述

10.作业

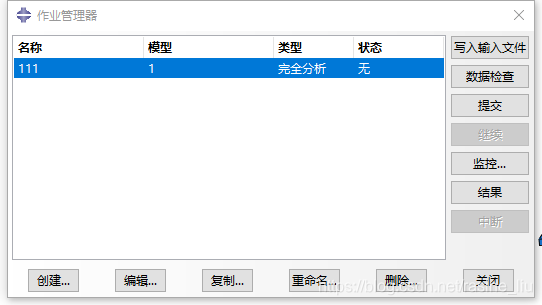

   创建作业——提交作业
在这里插入图片描述
