基础知识普及:全面了解ABAQUS

结构分级:

  1. 体单元
  2. 壳单元:必须赋予厚度
  3. 线单元:必须赋予截面形状和方向
  4. 质量点:不需要明确建模,几何结构可以忽略

部件类型:

1.可变形部件

   2. 离散刚体:在载荷作用下不可以变形

   3. 解析刚体:只能在abaqus里面画出来,要求截面不能太复杂

   4.
欧拉部件:实体区域;定义在欧拉分析中材料可以流动的区域

材料属性:

需设置参数:

  1. 杨氏模量和泊松比是线弹性分析中必须设置的参数
  2. 密度: 在惯性载荷下需要
  3. 热膨胀系数:适用于热载荷分析

材料分类:

1.脆性材料(线弹性断裂):断裂前没有明显屈服现象,断裂时吸收的能量小,断裂后没有或者仅有很小的永久变形。

   2.韧性材料(弹塑性断裂):断裂前有明显屈服现象, 断裂时吸收能量较多,断裂后有较大永久变形。

载荷:

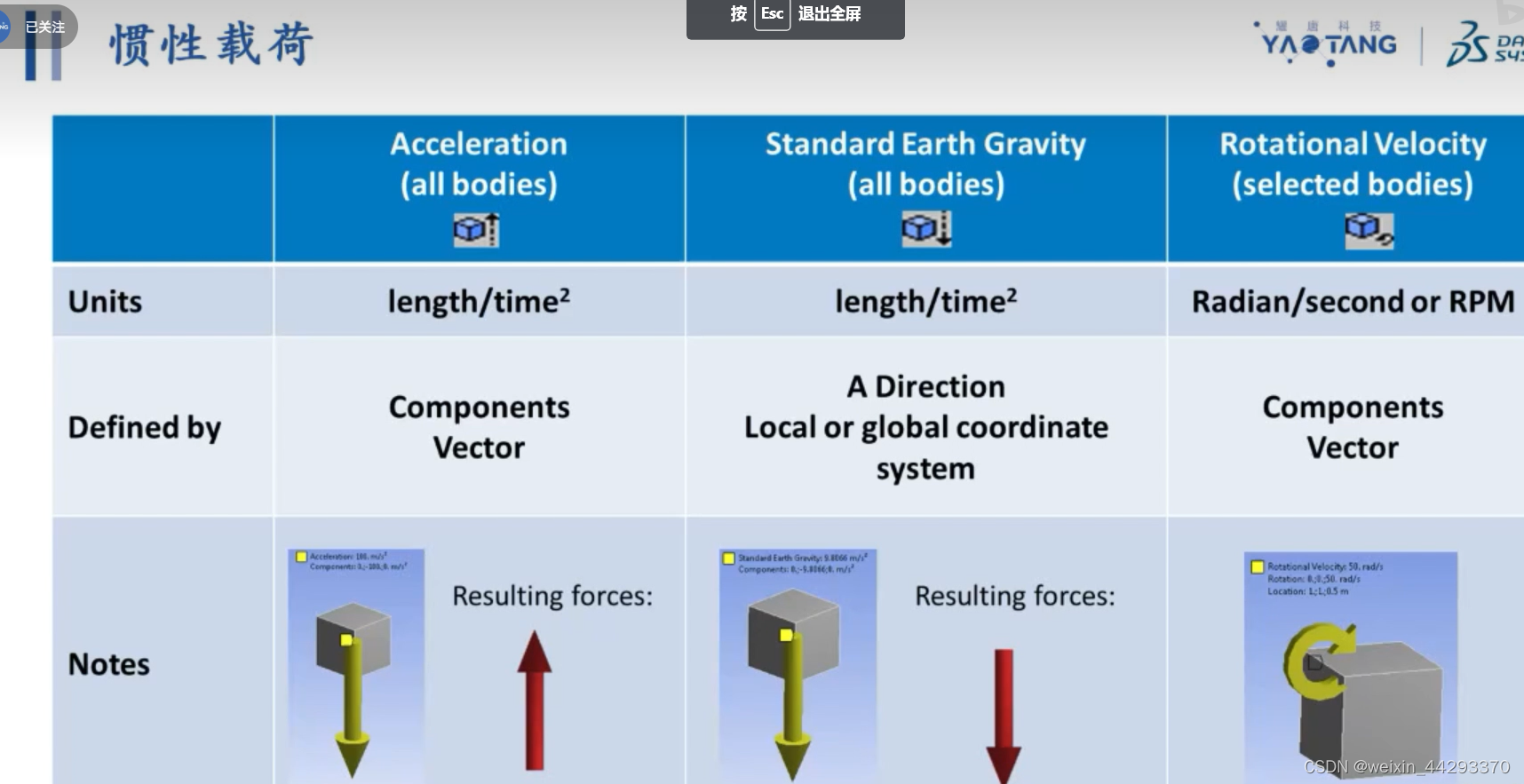

惯性载荷:

在这里插入图片描述

Pressure Loading压力载荷:

作用在法向面上,+代表拉,-代表压

Concentrated Force集中载荷:

应用到节点或者单元

Moment Loading弯矩载荷:

应用于单元或者节点

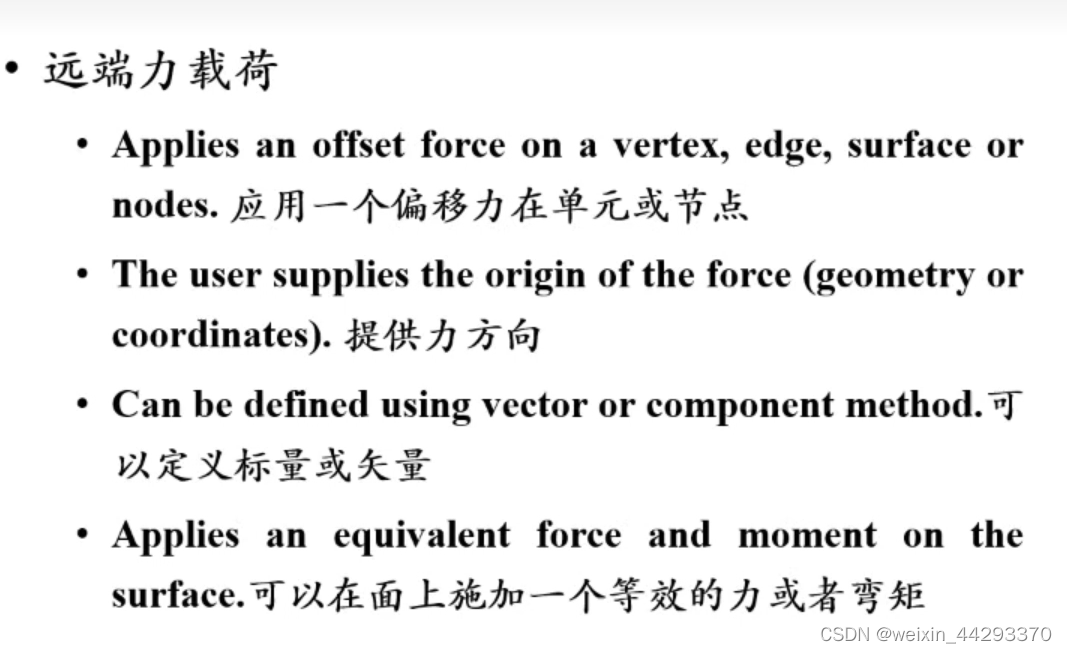

远端力载荷:

在这里插入图片描述

Bolt Pretension螺栓预紧力

约束:

Fixed Support全约束:

solid bodies:约束x,y,z
surface and line bodies:约束x,y,z以及xyz的旋转

Displacement位移约束

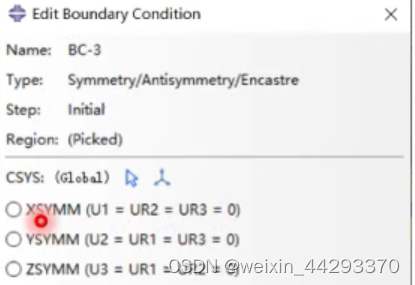

对称约束:

在这里插入图片描述

幅值定义:

指定载荷和边界条件随着时间相关的幅值定义变化

初始定义:

在跌落分析,热分析等过程中,需要在初始分析步设置初始场

网格:

四面体效率比六面体差

   但计算精度方面认为四面体和六面体同等

   网格并非越密越好,过密的网格会引起应力变大(应力等于力除以面积 )
