一). ABAQUS常见的几种文件格式
在ABAQUS的前、后处理及运算过程中,ABAQUS会产生一系列的文件,了解各文件的作用对于用户熟练使用软件和分析解决问题极为关键,下面介绍常见的几种文件格式:
1.cae文件
cae文件是用户通过ABAQUS/CAE所生成的模型文件,只能通过ABAQUS/CAE打开。其包含了模型几何形状、材料特性、载荷条件、边界条件、网格划分等一系列数据。

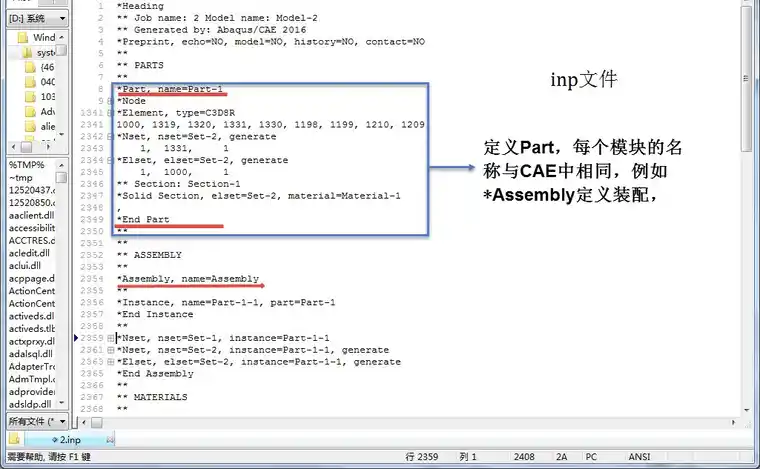

2.inp文件
inp是ABAQUS的计算输入文件,又称任务文件,可以用记事本、写字板或Editplus等 文本编辑工具打开。它包含了计算所需的所有信息,可以由ABAQUS/CAE生成,也可以由用户直接编写。
3.odb文件
odb是ABAQUS的计算结果数据库文件。可以由ABAQUS/CAE或ABAQUS/Viewer打开。
4.rpy文件
在ABAQUS/CAE建模过程中,ABAQUS会自动生成abaqus.rpy文件,该文件中包含CAE建模过程中的命令。如果一个目录下已经存在rpy文件,ABAQUS会自动增加一个数字后缀加以区别,如abaqus.rpy.1,abaqus.rpy.2等。

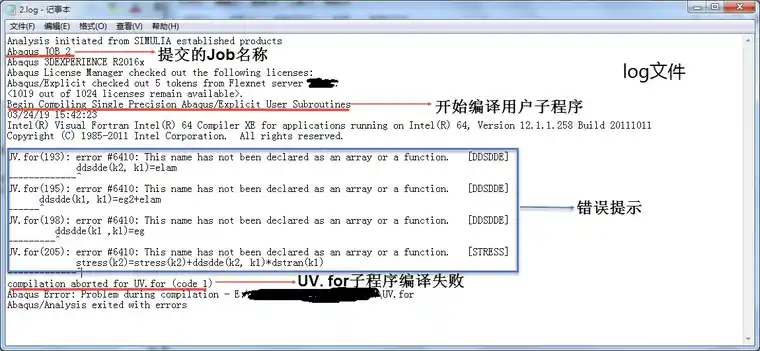

5.log文件
Log文件是ABAQUS的日志文件,包含各模块的起始时间和终止时间信息。可以用记事本、写字板或Editplus等文本编辑工具打开。

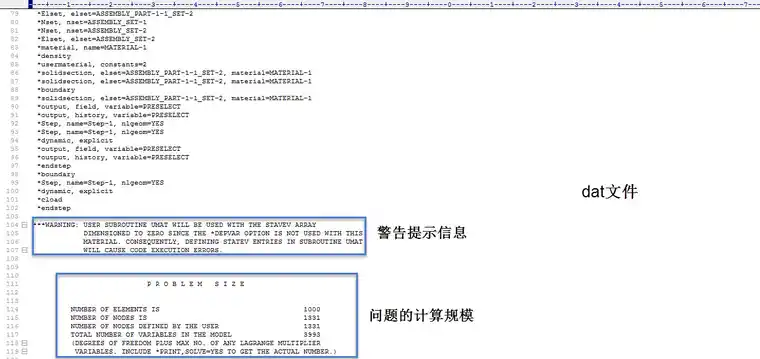

6.dat文件
dat文件通常包含了模型数据的检査信息,如边界条件设置有无重叠、网格质量是否满足要求、问题的计算规模,调用的内存大小等。另外,用户也可将计算结果输出到dat文件中。 dat文件可以用记事本、写字板或Editplus等文本编辑工具打开。
7.msg文件
msg文件包含了计算过程中的非常有用的信息,如各分析步的非线性计算收敛标准,各增量步的步长、迭代次数、迭代过程等。通过msg文件,用户可以了解运算中不收敛的因素,可做出相应的调整。该文件可以用记事本、写字板或Editplus等文本编辑工具打开。
8.sta文件
sta文件是状态文件,可以用记事本、写字板或Editplus等文本编辑工具打开。该文件包含各增量步的概要信息,如当前分析步、当前增量步、当前增量步长、迭代次数等。在计算过程中打开该文件可以知道计算进度。
9.stt文件
stt文件是ABAQUS自动生成的临时文件,ABAQUS会对其进行读写操作。计算结束后, 如计算中没有指定重启动输出,stt文件会自动消失。
10.res文件
res是重启动文件,包含了重启动所必需的模型信息。
11.lck文件
Ick文件的存在是为了避免对结果数据库文件进行同时的写操作。当计算结束时或结果数据库文件关闭后,该文件自动消失。一般来说,用户无需理会,但当由于停电等意外因素造成计算非正常终止之后,若需重新提交运算,需将该文件手工删除。
(二). ABAQUS中的单位制
在ABAQUS中,旋转的单位是弧度,角度的单位是度。此外,ABAQUS中并没有固定的单位制。因而,用户所选用的单位是相互协调的即可。例如国际单位制(SI)之间的单位就是协调的。
量词 | SI | SI(mm) | 个人常用 | US Unit(inct) |
长度 | m | mm | m | in |
载荷 | N | N | kN | lbf |
质量 | kg | t( 103kg) | t( 103kg) | lbf s2/in |
时间 | s | s | s | s |
应力 | Pa(N/m2) | MPa(N/mm2) | kPa | psi(lbf/in2) |
能量 | J | mJ(10-3J) | kJ( 103J) | in ibf |
密度 | kg/m3 | t/mm3 | g/cm3 | lbf s2/in4 |
根据公式“力=质量×加速度”,各个量之间的换算关系为:
N=kg×m/s2=t×mm/s2或者kN=t×m/s2
由此可以看出各单位只要满足公式关系即可采用,计算后的结果单位与之相匹配,个人建议长期采用一套自己习惯的单位制,以避免单位出错引发各种问题。
(三). ABAQUS自由度和应力应变的基本约定
ABAQUS模型中的6个自由度,采用的是编号1,2,3表示,而非X.Y.Z,自由度编号含义如下:
自由度1(U1):沿坐标轴1方向上的平移自由度。
自由度2(U2):沿坐标轴2方向上的平移自由度。
自由度3(U3):沿坐标轴3方向上的平移自由度。
自由度4(UR1):沿坐标轴1上的旋转自由度。
自由度5(UR2):沿坐标轴2上的旋转自由度。
自由度6(UR3):沿坐标轴3上的旋转自由度。
注:默认坐标系下,1,2,3分别对应x,y,z轴。
应力和应变的约定:在定义材料本构关系时,ABAQUS采用的是有效应力。应力存储的顺序和符号含义为:
σ11(ε11):1方向的正应力(正应变)
σ22(ε22):2方向的正应力(正应变)
σ33(ε33):3方向的正应力(正应变)
τ12(ε12):1-2平面上的剪应力(剪应变)
τ13(ε13):1-3平面上的剪应力(剪应变)
τ23(ε23):2-3平面上的剪应力(剪应变)
注意ABAQUS中的剪应变是工程剪应变。这里的方向1,2和3取决于所选的单元类型,对于实体单元分别
为坐标系的三个坐标轴方向。
