零基础学习ABAQUS，开启仿真分析之旅

ABAQUS入门

首先看模块

1、部件——类似建模

2、属性——给零件添加材料属性

3、装配

4、分析步——

5、相互作用——创建接触（摩擦力）

6、载荷——预定义场（温度场、力场）、边界条件

7、网络——划分网格

8、优化（平时用不到）

9、作业——提交

10、草图

作业演示--以轧制为例

1、创建部件

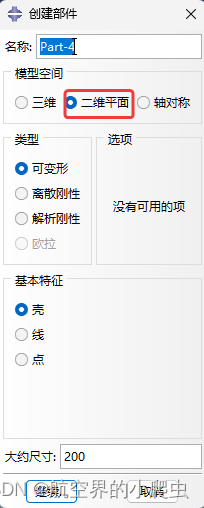

1、在part模块创建一个模型

画图流程和其它画图软件差不多，此处不再追溯

创建零件 画图工具栏

对于圆环显示是个多边形，在视图-部件显示选项-曲线细化-精细，可以调整显示渲染。

2、属性

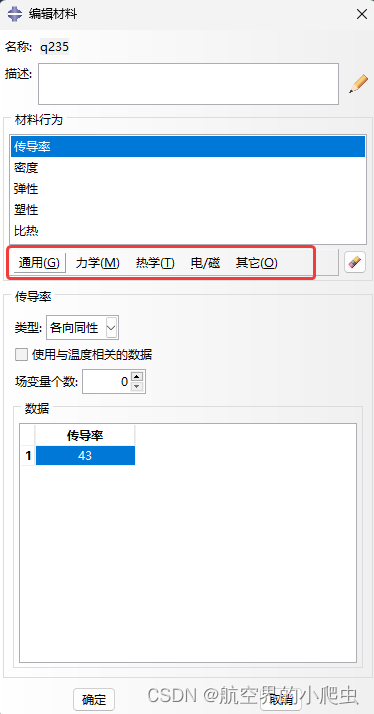

创建材料，根据自己的材料需求选择并添加即可

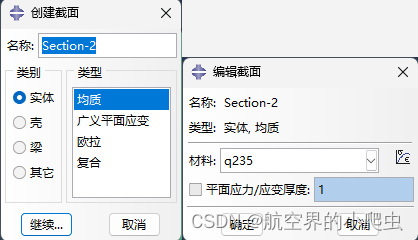

ABAQUS是通过截面给零件赋予材料属性的，所以需要先对零件创建截面

把创建好的截面赋予零件，即实现材料的赋值（所有的零件都要指定赋予哦）

3、装配

与其它三维软件类似

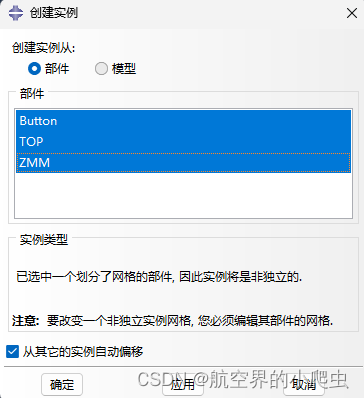

先创建装配体，选择需要装配的零件

通过平移旋转整列等操作实现装配约束关系创建

4、分析步

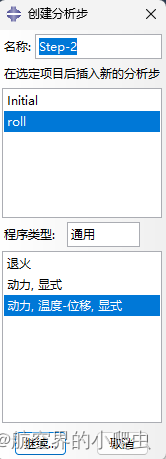

创建分析的步骤和参数

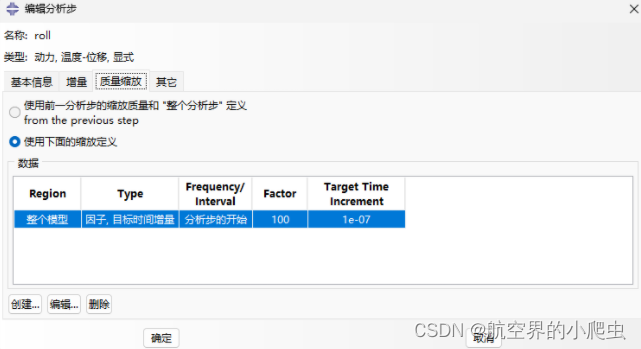

质量缩放Factor要低于25，值越大计算越快，精度也就越低，越没有参考意义

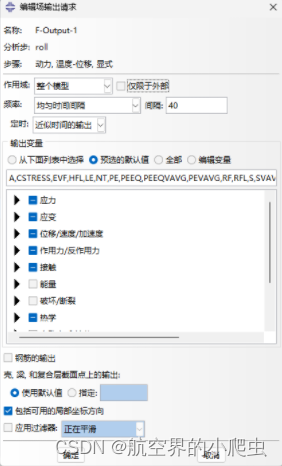

场场景编辑器里，可以调整间隔，输出的结果动画帧数更高

4、相互作用

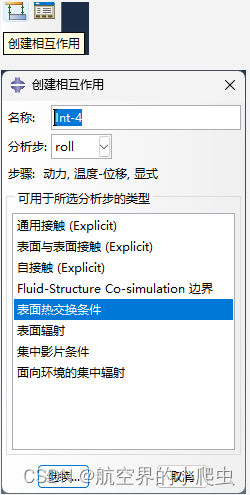

创建零件间的交互作用，这一块主要涉及到交互面的接触

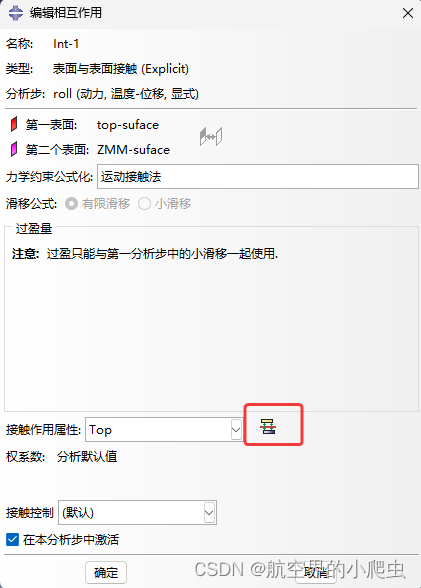

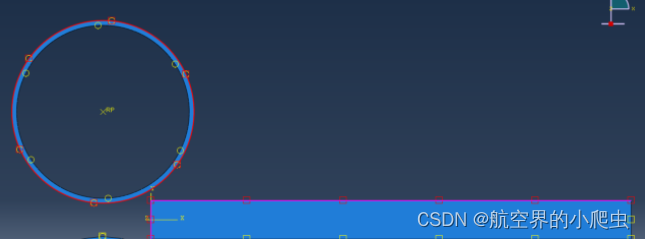

选择零件的表面，建立接触作用（红色线代表表面）

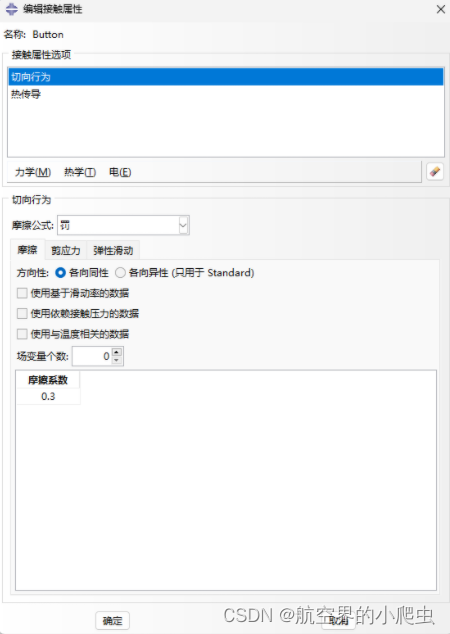

定义接触的属性（如摩擦）

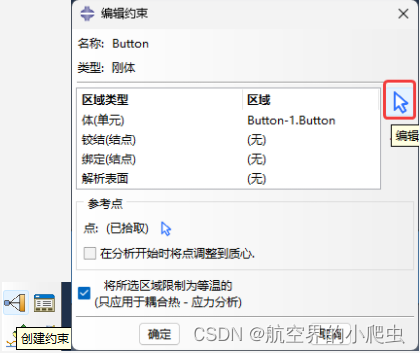

创建约束（把一些弹性体约束成刚体之类的），选择对应的队形和体状态即可

5、载荷

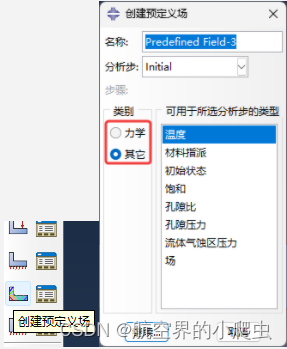

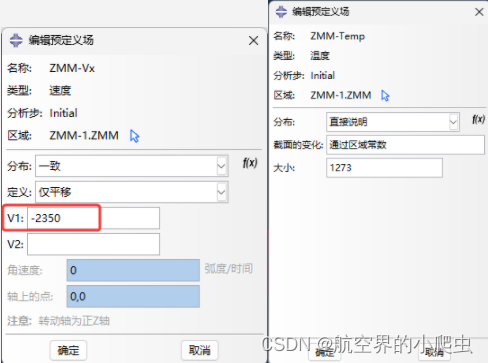

预定义场（零件的位移方向，温度等等）

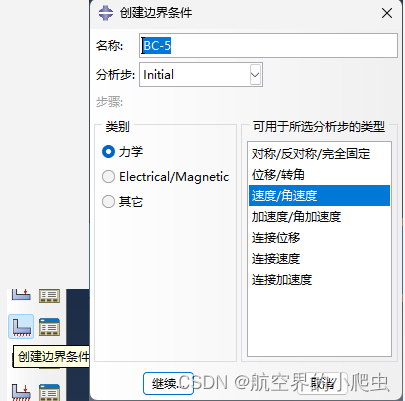

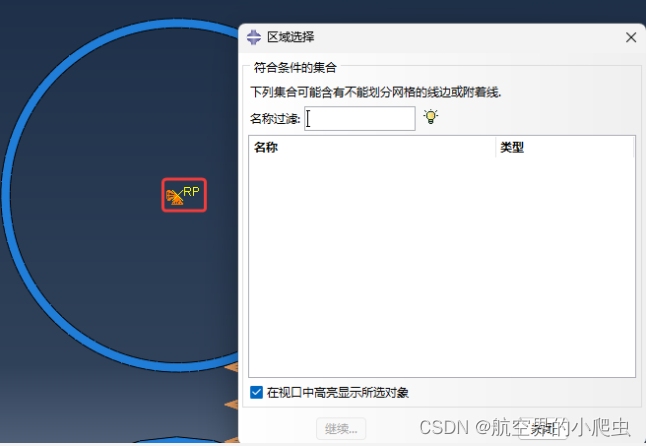

刚性体的旋转，使用边界条件

注意确定旋转中心点

x轴和y轴的约束，z轴的旋转（正负方向根据右手螺旋定则）

6、网格划分

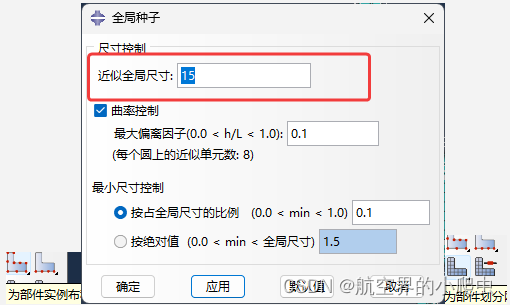

旋转种子网格，定义网格大小

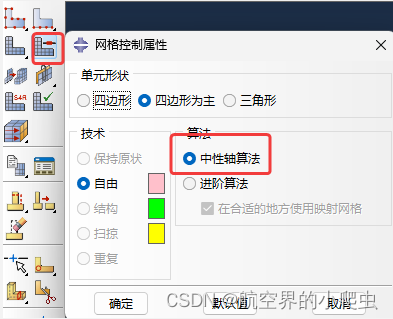

原型的通过中性轴算法网格会更合理

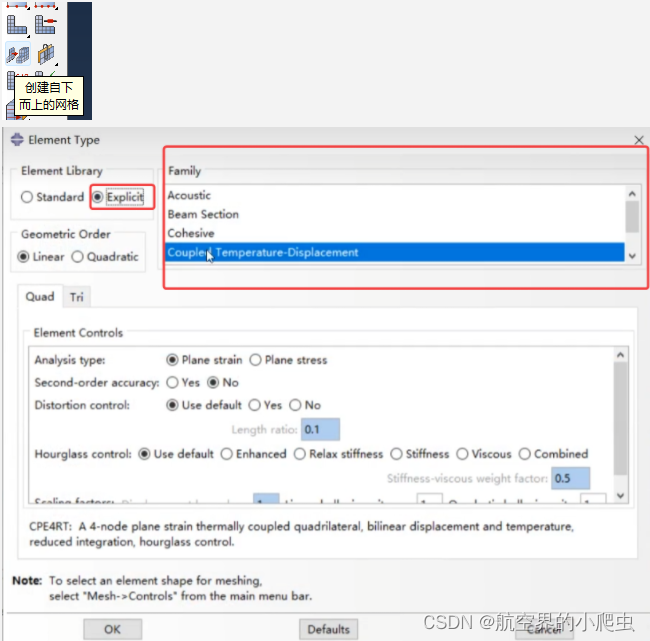

定义需要显示的类型

7、提交作业

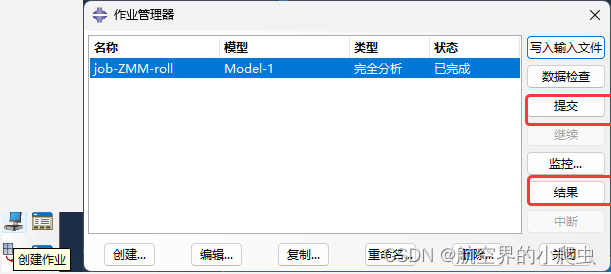

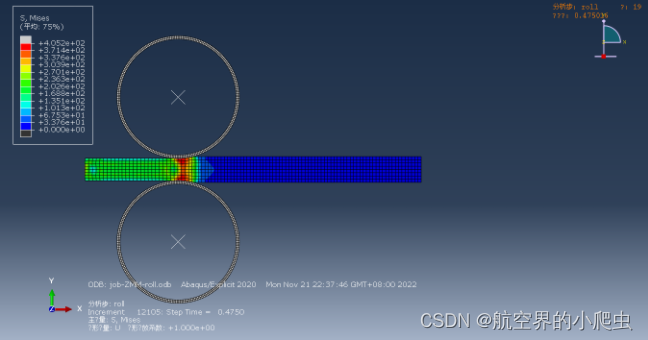

创建作业，提交即可，点击结果即可查看模拟仿真情况，或者去可视化模块看

8、可视化

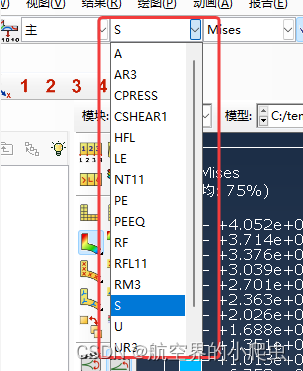

可以切换不同的可视化参数

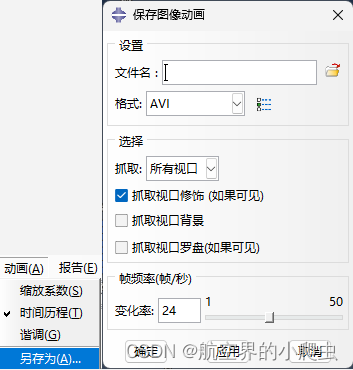

可以导出动画
