Hypermesh常见错误问题合集

1.问题

"CTRIA3 1 0 6 7 5"

This line was interpreted as:

61404:CTRIA3, 1, 0, 6, 7, 5

*** ERROR # 1000 *** in the input data:

Incorrect data in field # 3.

Expected INT > 0 or blank, found INTEGER (0).

Too many error messages. Aborting run.

  Current limit is 10000. Use "MSGLMT" control card to change this value.

*** ERROR 14: Missing property # 2 referenced by CTRIA3 .

原因及解决方法：

原因：当出现以上提示时，表明有单元没有赋予属性。可以看到也就是CTRIA3（2D）单元，将多余2D单元删除即可解决。

解决方法：通过实体表面先生成2D网格，再生成实体3Ｄ网格造成的。方法为Ｆ2（删除功能）>ｅｌｅｍ>by config,config=tria3（三角形网格）,type=CTRIA 3;

模型中划分的其他网格，虽然没有参与分析但是也包括在计算模型内，删去不参与计算的部件网格即可。

2.问题

*** ERROR # 173 ***

A dependent d.o.f. defined more than once in rigid element entry.

GRID ID = 7909

component = 1

原因及解决方法：

原因：rbe2刚性单元存在错误

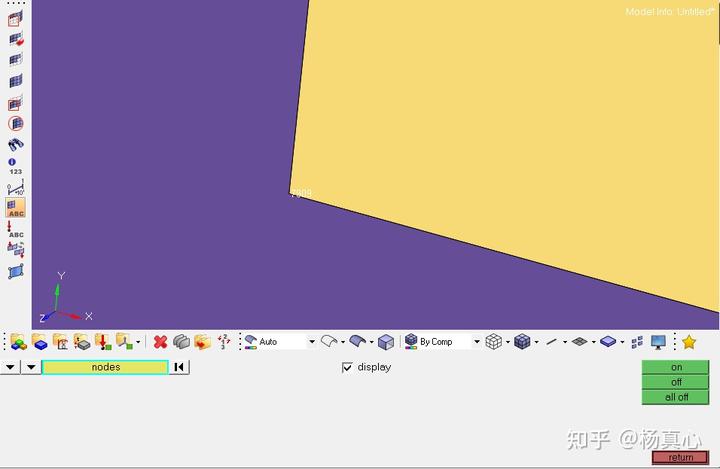

解决方法：查找节点单元，定位到所在刚性节点位置，删除此RBE2单元即可；

用F10检查1D单元reb2的质量，选择那个Free node，就会白色高亮显示有问题的节点，点击右边的save failed，就可以保存有问题的单元，然后删除单元。

3.问题

*** ERROR # 1481 *** in the input data:

Control card without the name in the firstfield. (Possibly missing trailing commain the preceding card, missing BEGIN BULK card or line before BEGIN BULK hastrailing comma.)

或

*** ERROR # 1020 *** in the input data:

Missing BEGIN BULK or line before BEGINBULK has trailing comma.

原因及解决方法

原因：出现这两个错误提示经常是由于模型是从其他有限元分析软件导入到Hypermesh中的。由于模型导入时将其他软件的设置卡片也导入到了Hypermesh中，而Optistruct求解器无法识别这些控制卡片，会提示此错误。

解决方法：找到相应的无效控制卡片将其删除即可。在Cards结构树中可以查看所有定义的卡片。

4.问题

*** ERROR # 1501 ***

for material id = 1 referenced fromproperty id = 2. Either E or G must be explicitly provided for MAT1. Otherwisesingular material is produced.

*** ERROR # 1520 ***

for material id = 1 referenced fromproperty id = 2. Blank E and blank Nu prescribed for MAT1. This producessingular (identically zero) membrane and bending matrix.

原因及解决方法

原因：这两个错误提示都是材料属性中没有设置需要的材料参数。

解决方法：根据提示的材料ID设置相应的材料属性参数。有时在警告信息中也会提示材料没有设置密度属性“*** WARNING 1935: The density of material 5 is zero.”。由于密度属性不是必须设置的材料属性，此时需注意分析中是否需要材料的密度属性（如考虑惯性、重力等则需要密度属性），根据需要进行设置。密度属性不设置不影响计算的进行。

5.问题

*** ERROR # 173 ***

Adependent d.o.f. defined more than once in rigid element entry.

*** ERROR # 179 ***

Thedependent d.o.f.s of multi-point constraints produces a singular matrix. Thismay be caused by a circular dependency in which a d.o.f. is indirectlydependent upon itself.

原因及解决方法

错误原因：一个节点被定义在了多个刚性单元中。

解决方法：一个节点只能定义在一个刚性单元中，如果一个节点需要与多个节点创建刚性连接，可以使用Hypermesh rigids命令的node-nodes功能来创建一对多的RBE2刚性连接。

6.问题

Element # 4931072, element type PENTA.

ERROR - Acceptable range violation: FaceWarp Angle = 64.429 upper limit = 60.000.

Element # 245192, element type TRIA3.

ERROR - Acceptable range violation: SkewAngle = 86.985

Element # 1040820, element type QUAD4.

WARNING - Outside of recommended range:Warp Angle = 30.915 upper limit = 30.000

Element # 4930489, element type PYRA.

WARNING - Outside of recommended range:Face Warp Angle = 33.127 upper limit = 30.000

*** ERROR # 2203 ***

Error(s) encountered during element check

***** Element Quality Check Failed - errorlimits violation *****

原因及解决方法

错误原因：网格质量差，二维网格单元的面翘曲度，三维网格单元的面翘曲度、翘曲角等超过了推荐值。

解决方法：将网格质量较差的部件重新划分网格，生成满足推荐值要求的网格。或者将选项卡片PARAM中的CHECKEL值设置为NO，取消Optistruct计算前的网格质量检查，但是这样可能会造出计算结果不准确。

7.问题

*** ERROR # 330 ***

RBE3 element 5738394 cannot support ay-moment - check element data.

*** ERROR # 329 ***

RBE3 element 5738410 cannot support ax-moment - check element data.

*** WARNING # 347

RBE3 element 5738423 is near singular couldcause large round off.

原因及解决方法

错误原因：在进行RBE3连接时选择了转动自由度，但是所选择的节点不支持转动自由度。

解决方法：出现此问题是由于在进行RBE3连接时选择了4-6转动自由度，但是所选择的多个从节点位于一条直线上，因此无法传递转动自由度。如果选择了4-6转动自由度，多个从节点需不共线才可以。

8.问题

*** ERROR # 312 ***

In static load case 1

the compliance is negative or large 1.376904E+17

Optimization/buckling analysis cannot be performed

due to possible rigid body mode

原因及解决方案

弹簧没有建好；网格划分的不是很好，节点不重合。

——————————————————————————————————————————————

2022/10/14

9.问题

在网格处理过程中出现，The file being opened for reading does not exist

原因及解决方案

由于HyperMesh桌面快捷方式的起始位置和开始菜单栏中HyperMesh的起始位置不同造成的，将其起始位置放到同一个文件夹中即可。
