BIM软件分类全解析

随着BIM技术在工程行业的应用逐渐深入，我们开始对BIM提出更高的要求，除了基础建模外，BIM还需要进行深化设计、碰撞检测、结构等专业分析、工程量统计和造价分析等工作。

  目前，市面上的BIM软件种类非常多，如何选择成了一个难题。为了更好的在工程项目中使用BIM，使其创造更多的价值，下面，我们采用比较常用的分类方法，将BIM软件进行以下分类。

BIM建模软件

市面上最热门的BIM建模软件主要是以下四大软件厂商提供的：

1）Autodesk公司的Revit建筑、结构和机电系列，市场份额较大。

2）Bentley公司的OpenRoads道路系列、OpenPlant工厂系列、OpenBuildings建筑系列等。Bentley系列产品在工业设计和市政基础设施领域，具有无可争辩的优势。

3）Graphisoft公司的ArchiCAD产品。

ArchiCAD出现较早，在国内较有影响力，但是由于其专业单一，仅限于建筑学专业，与设计院喜欢多专业一体化的设计体制不符，所以市场占有率很难突破。

4）Dassault公司的CATIA产品。

CATIA是全球高端的机械设计制造软件，在航空、航天、汽车等领域占据垄断地位，且其建模能力、表现能力和信息管理能力，均比传统建筑类软件具有更明显的优势。

2.BIM可持续（绿色）分析软件

可持续（或绿色）分析软件可以基于BIM模型信息，通过对项目进行风、光、声、热等分析模拟，以降低项目能耗，达到低碳环保的绿色建筑目标。主要软件有：Bentley软件的OpenBuildings Designer、Green Building Studio等。

3.BIM机电分析软件

水暖电或电气分析软件，主要有Bentley的Substation、鸿业、博超等。

4.BIM结构分析软件

结构分析软件可以与BIM建模软件匹配使用，利用BIM建模软件信息进行结构分析调整，再反馈到BIM建模软件中，自动更新模型信息。主要软件有Bentley软件的STAAD等以及国内的PKPM，两款软件均可与BIM建模软件配合使用。

5.BIM深化设计软件

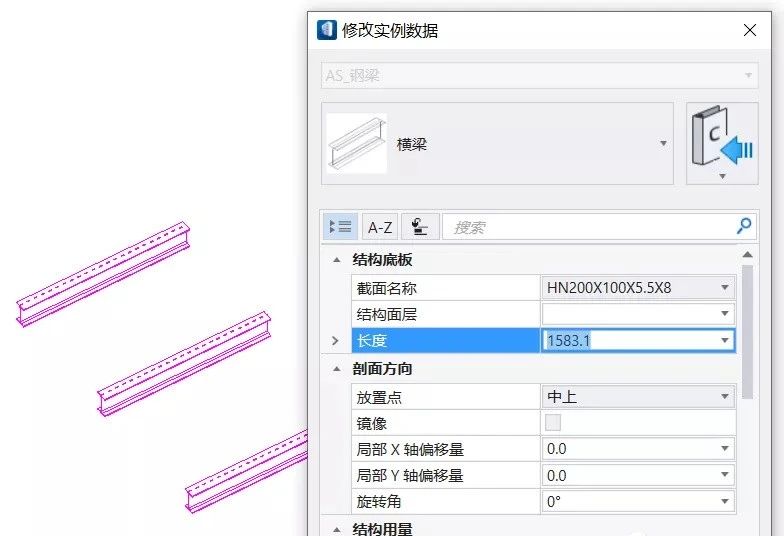

Tekla Structures作为目前最具影响力的基于BIM技术的钢结构深化设计软件，可对钢结构进行面向加工、安装的详细设计，即生成钢结构施工图（加工图、深化图、详图）、材料表、数控机床加工代码等。

6.BIM模型综合碰撞检查软件

造成模型综合碰撞检查的主要原因有，不同专业人员进行专业建模后，再整合模型时，容易出现专业间的碰撞冲突。模型综合碰撞检查软主要功能是集成各种三维软件创建的模型，并进行可视化和动态模拟等审核应用，常见模型综合碰撞检查软件有Autodesk Navisworks、Bentley Navigator等。

7.BIM造价管理软件

造价管理软件主要是基于BIM模型信息进行工程量统计和造价分析，可根据工程施工计划动态提供造价管理需要的数据，即BIM 5D应用。主要软件有广联达BIM5D、鲁班等。

8.二维绘图软件

目前，国内工程设计和施工的主要输出成果，仍然是二维平面图，施工图仍然是工程建设行业设计、施工及运营所依据的具有法律效应的文件。国内市场较有影响力的二维绘图软件主要有Autodesk的AutoCAD和Bentley的Microstation（二维绘图和三维建模一体化BIM软件）。
