从2003年BIM 技术引进我国开始，BIM技术从最开始主要应用概念设计阶段，到近些年随着政府对BIM技术应用的扶持和大力推广，基于BIM的产业链不断的孵化，逐渐衍生出现在的“繁华盛世”——几乎每个工程人都听说过BIM这个词。

要在工程项目实施BIM应用，第一是概念、第二是手段，使用软件当然是非常重要的手段，而通常我们最先接触的就是建模软件，今天我就来跟大家唠唠常用的BIM建模软件都有哪些。

众多建模软件可以分为两大类：
第一是综合类软件。 可以适用于工程建设各专业和各阶段，例如Revit、OBD可以对建筑、结构、机电等进行模型创建。 第二是单一类软件。 在某个专业上更具有专业性，例如Tekla在钢结构模型创建中更具有优势。

目前市面上比较常用的软件，我们经常说“A、B、C”三派，综合类软件就是以A派和B派的代表软件。

以Revit为代表的A派更适用于房建类项目，对异型构件处理略逊色于以OBD为代表的B派，B派软件更适用于城市基础设施和工业建筑，但B派软件在构件智能化创建中又略逊色于A派，正所谓各有千秋啊。

我们先来梳理下Revit、OBD（ABD）、Navisworks、Navigator、MicroStion的血缘关系。

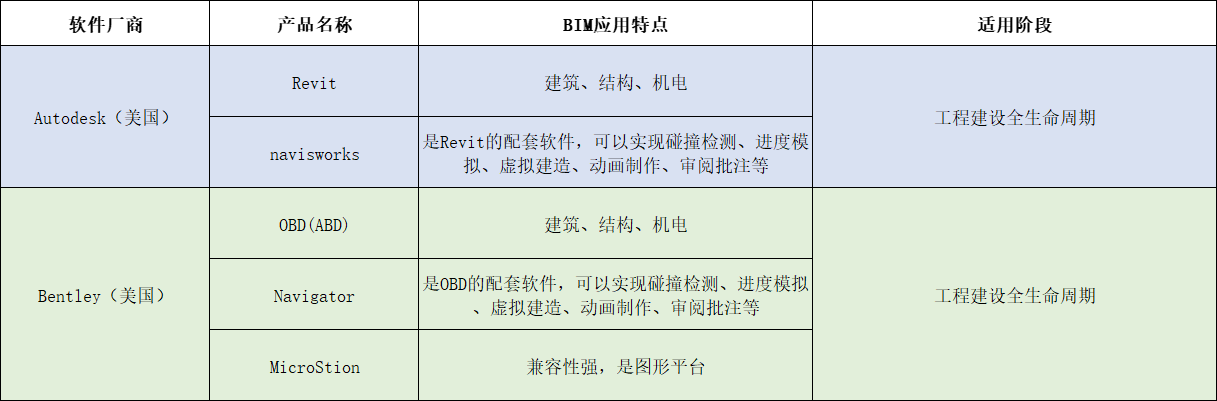

啥也别说了，先上个表：

目前市面上比较常用的综合类软件分类两大派系，A派和B派，以Revit为代表的A派更适用于房建类项目，对异型构件处理略逊色于以OBD为代表的B派，B派软件更适用于城市基础设施和工业建筑，但B派软件在构件智能化创建中又略逊色于A派，正所谓各有千秋啊。

作为Revit和Bentley的配套产品，Navisworks和Navigator在功能使用上可以视同为类似，均具有批注、动画制作、进度模拟、碰撞检测等模块的应用。

Bentley的MicroStion是一个软件图形平台，可以对Bentley旗下的很多软件进行兼容，基于MicroStion的第三方软件超过1000种以上，其领域覆盖土木、建筑、交通、结构、机电、管线、图纸管理、地理信息系统等多方面。

所以在目前行业中对两款软件的偏爱也是比较明显的，房建类项目更喜欢用A派的Revit等软件开展BIM工作、基础设施领域更喜欢用Bentley系列。

说完A派和B派，我们再来聊聊单一类软件吧！

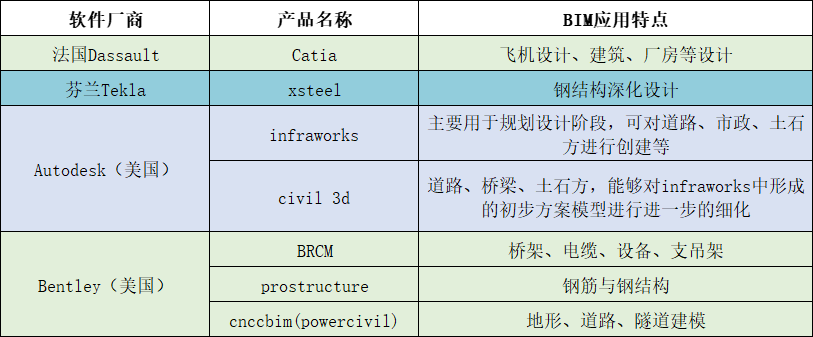

为了让大家有个整体的认识，啥也别说了在上个表

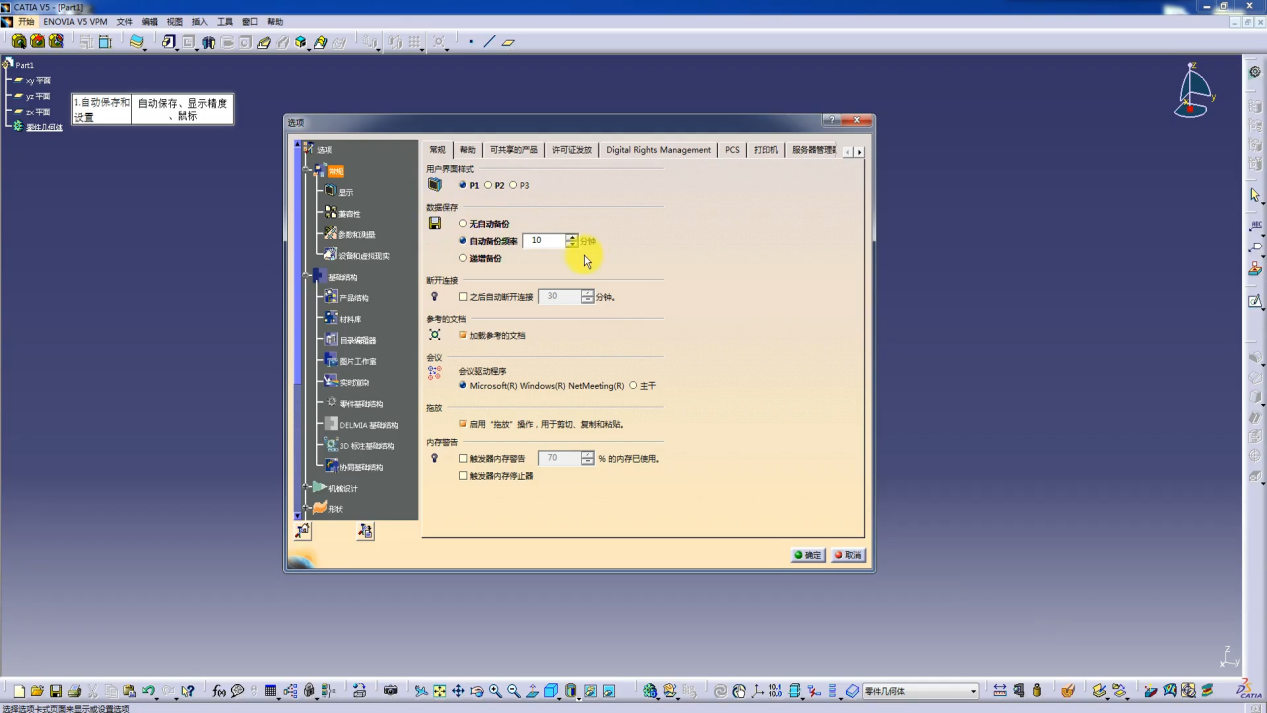

(1) 法国Dassault的Catia

Catia系列产品，就是上面提到的“ABC”的“C”。在八大领域里提供3D设计和模拟解决方案:汽车、航空航天、船舶制造、厂房设计(主要是钢构厂房)、建筑、电力与电子、消费品和通用机械制造。值得一提的是Catia具有混合建模的功能，在Catia的设计环境中，无论是实体还是曲面，做到了真正的交互操作；在设计时，设计者不必考虑如何参数化设计目标，Catia提供了变量驱动及后参数化能力。

目前实施BIM技术的项目中，Catia主要应用于异形建筑、幕墙、钢结构厂房、桥梁工程中。

我们比较熟悉鸟巢，也用到了这款软件，鸟巢的绝大部分杆件都是异形的，空间三维坐标难以定位，catia软件的三维精度非常高，在三维空间定位上具有绝对优势，在项目的设计和施工管控中起到了不可磨灭的作用，只是在鸟巢建设的时候BIM概念还没有这么普及。

(2) 芬兰Tekla的Xsteel

这款软件给人感觉有点乱，大多数的BIMer说的都是Tekla,可能实际使用软件的人会说Xsteel，刚看到这个词的时候我的内心是：这是个什么鬼？

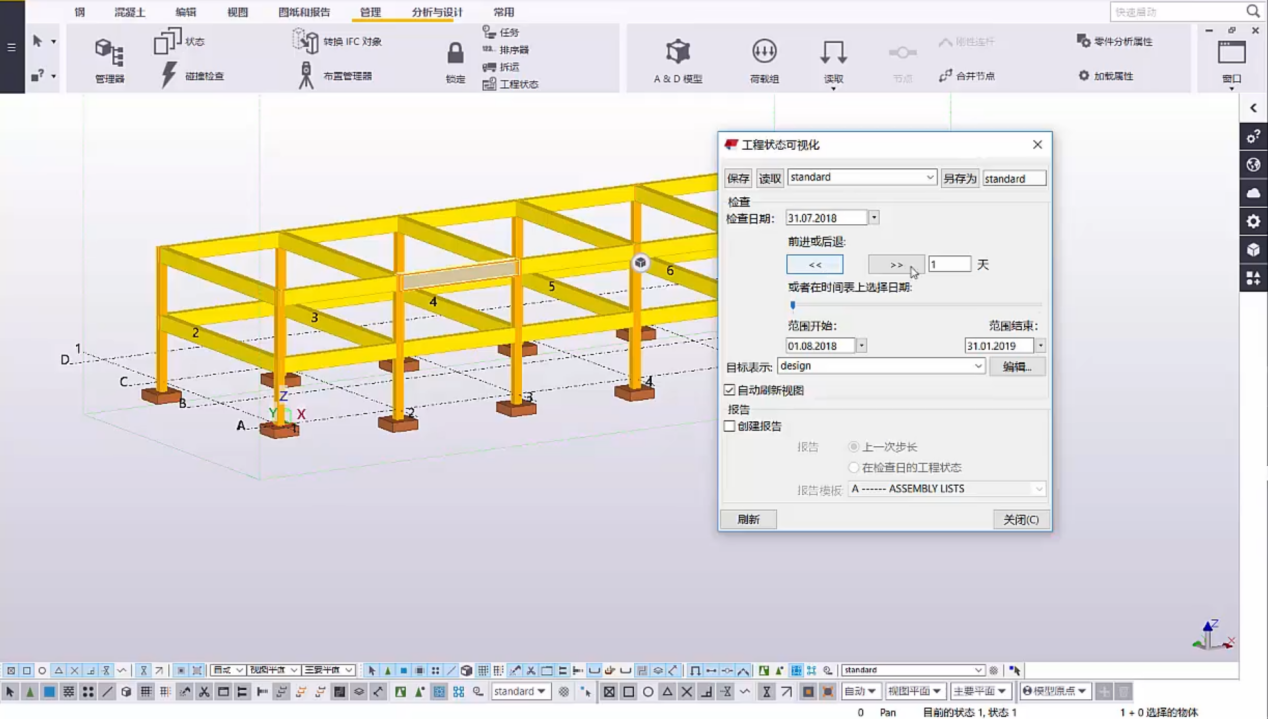

细细了解之后，就会发现两者之间的关系Tekla是芬兰Tekla公司开发的钢结构详图设计软件（很明显他主要应用于钢结构），通过创建三维模型，然后自动生成钢结构详图和各种报表，基于三维模型实现方便查看的功能。而Tekla最初被命名为Xsteel……

哈哈哈哈~~~有没有很搞笑？原来是这样！

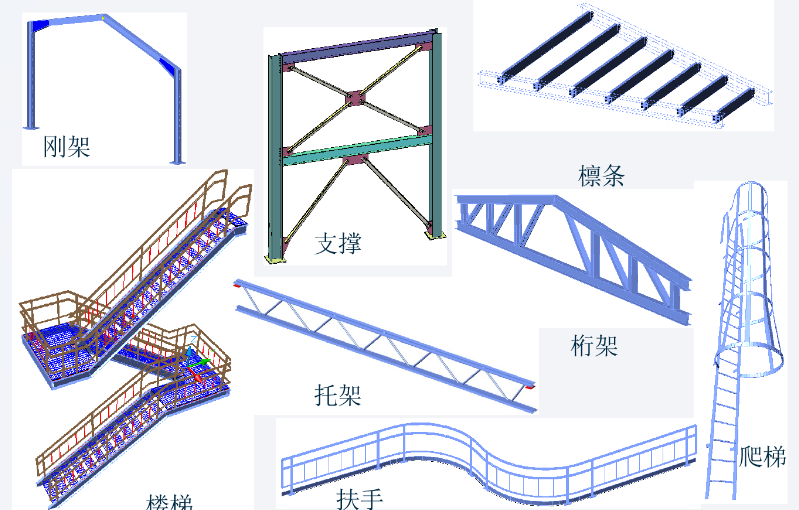

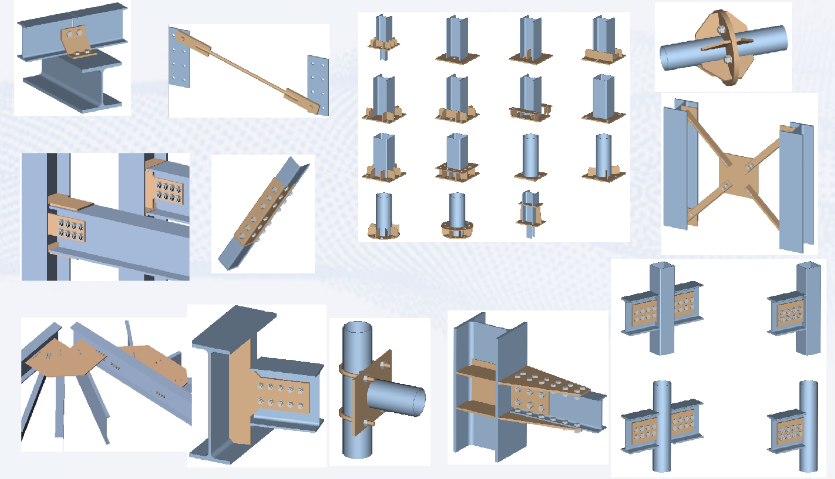

Xsteel是一个包，不是大包子也不是包包，而是包含三维智能钢结构模拟和详图的智能软件包。Xsteel中包含很多个常用的节点，创建节点相对来说也比较容易，只需单击一个节点，填写其参数，然后选择主组件和子组件。可以查看制造和安装的所有相关信息。

(3) Autodesk的Infraworks和civil3D

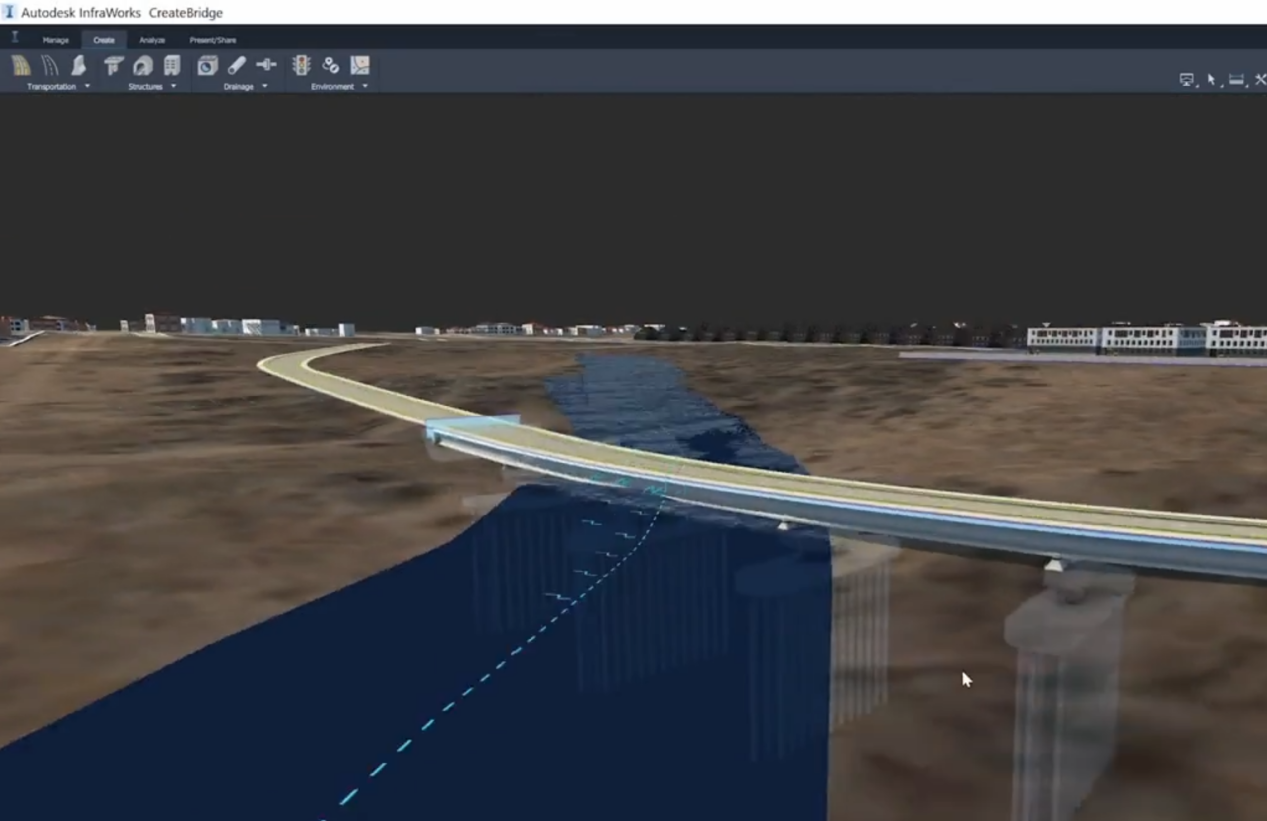

Infraworks是一款独立的能够创建模型的BIM可视化软件，其是易于使用的草图绘制工具，适用于土地规划师和基础设施设计师，Infraworks可以用于单个城市街区，也可以用于整个城市或数百公里长的走廊进行建模的创建，从界面上来看Infraworks的界面比较简单和直观，从功能上来看Infraworks能够同时进行几种类型的模型创建，如道路、排水、土方工程等。Infraworks在规划和设计阶段尤为突出。

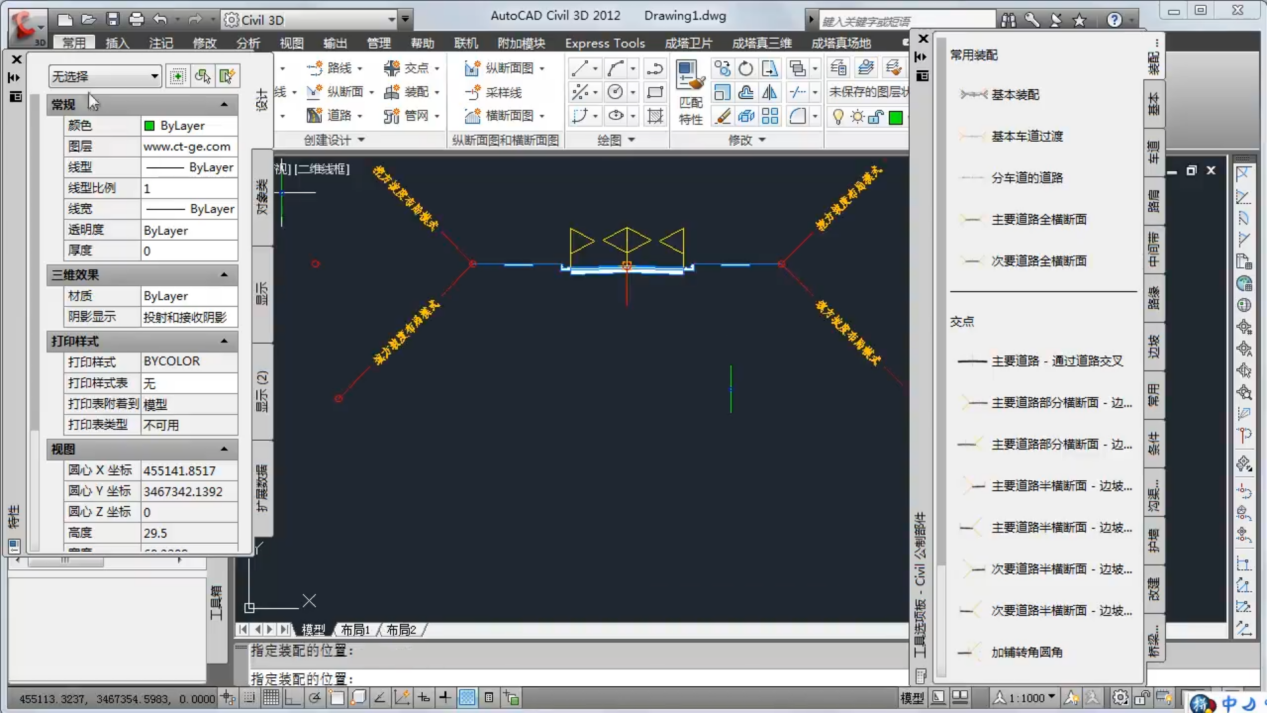

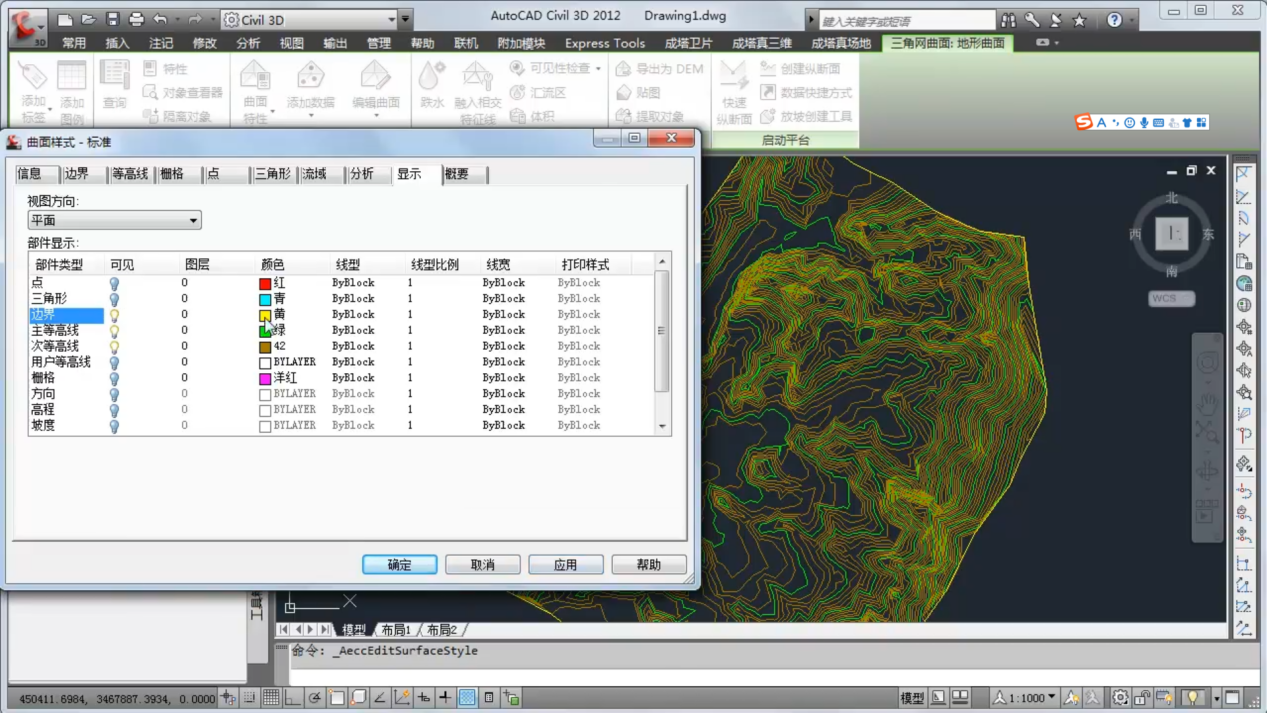

Civil3D软件的应用主要适应于勘察测绘、岩土工程、交通运输、市政、水利、城市规划等众多领域，Civil3D的底层平台是CAD，所以他具有CAD所有的功能，对于软件初学者还是非常友好的，这款软件提供了测量、地形出图、土方计算、场地规划、地下管网设计等模块，可以利用它进行创建地形模型、计算土方量、导出相关报告，进行道路设计等。

利用可视化的三维地形模型可直观、快速、准确的计算土方量、绘制纵横断面图、查看三维模型等功能，这款软件的基础功能包含测量、放坡、地块布局、土方量的计算。在软件中可以直接导入原始的勘察数据，软件可以自动创建勘察图形和模型。

(4) Bentley的BRCM、ProStructure、CNCCBIM(powercivil)

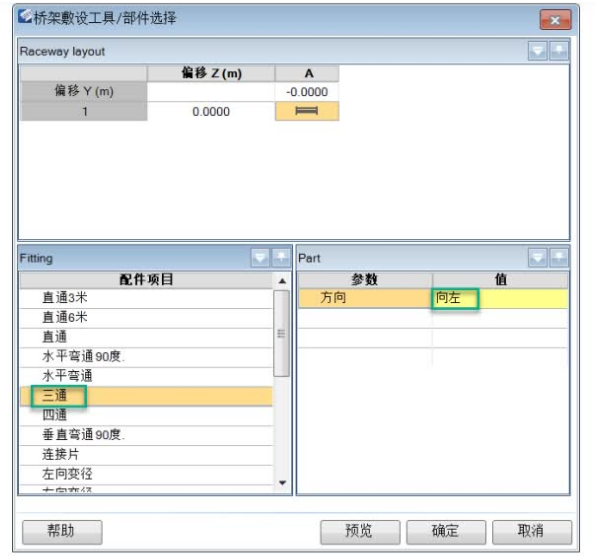

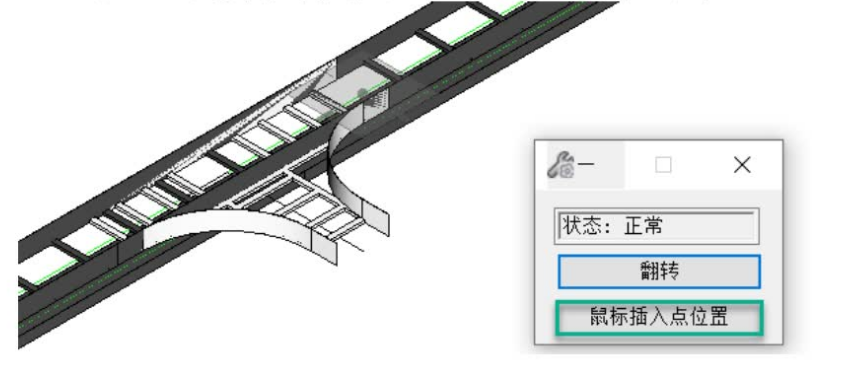

BRCM主要用于电缆沟、电缆桥架、埋管、支吊架、设备布置、生成报表，软件通过读取电缆清册的逻辑信息，结合平面设备布置及路径、自动进行电缆优化敷设，可以精确统计电缆长度。电缆敷设之后，可以生成材料清册，同时也能够提供相应的二维图纸。

ProStructures是钢结构和混凝土设计软件，可用于创建设计图纸、制造详图和配筋表，此软件具有三模建模、自动创建节点、过滤查找和碰撞检查、组件和零件自动编号、自动生成图纸、自动生成材料表等。

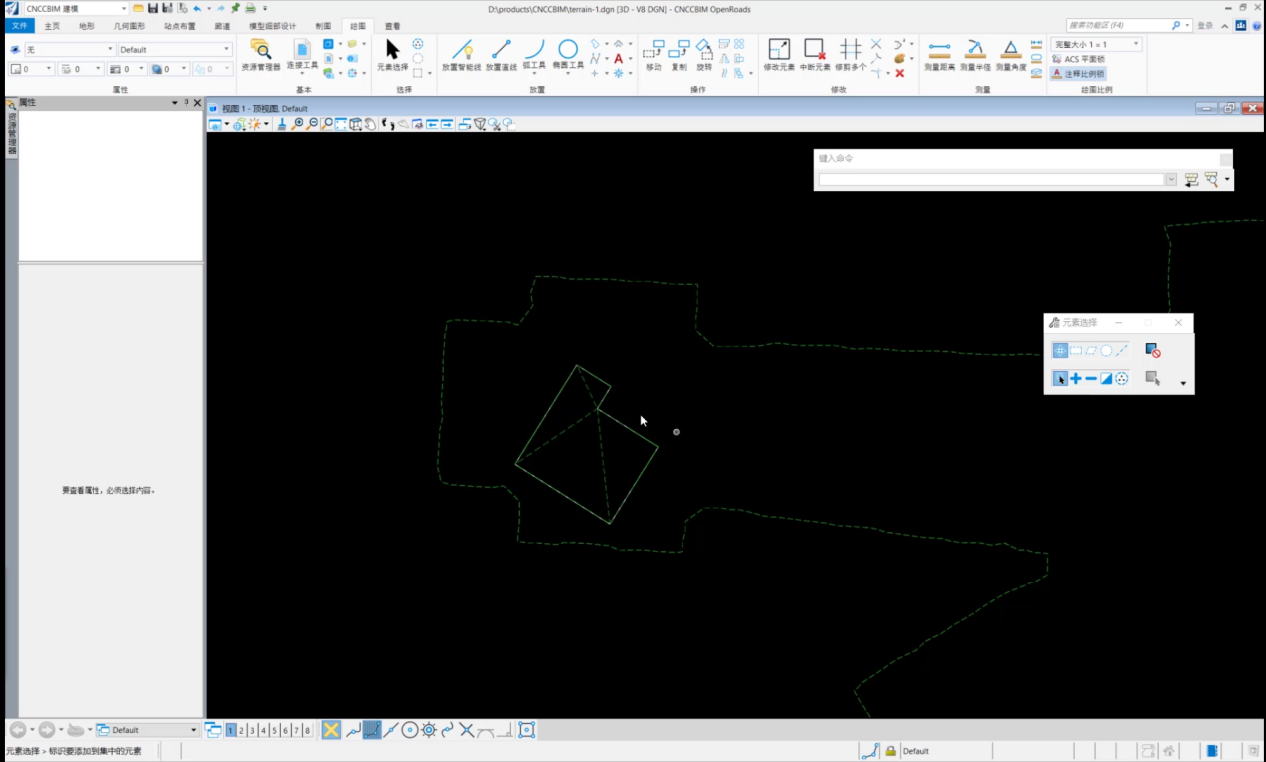

CNCCBIM 是Bentley公司和中交一公院基于Bnetley OpenRoads技术，结合国内规范和用户习惯等本地化需求联合研发的道路工程BIM正向设计软件，实现了基于BIM的道路三维设计、工程图纸的输出、数字化交付等方面的应用。据官网介绍此款软件比较实用的功能在于土方。

目前应用的软件远不止上述这几款软件，随着BIM行业的发展，相应的配套软件也越来越齐全、工程人在软件上可选择的机会也越来越多，每款软件没有对错、没有好坏只有适合与不适合，凡是能满足应用的都是好的。

虽然BIM软件众多，但是大部分的软件还没有做到互通互联，在不同阶段使用BIM对于软件的选择也不一样，有多款软件的傍身，可以给我们带来更多的可能。
