BIM软件大盘点:你知道这些吗?

在学习过程中,很多学员都容易把BIM跟主流的软件划上等号,误认为BIM等于一个软件,其实不是,他们并不是等同的东西。就好像CAD不等于设计一样。BIM是一种理念,实习这种理念需要用到多种软件。


下面我们来看一下目前市场上BIM的主流相关软件:

1.建模软件

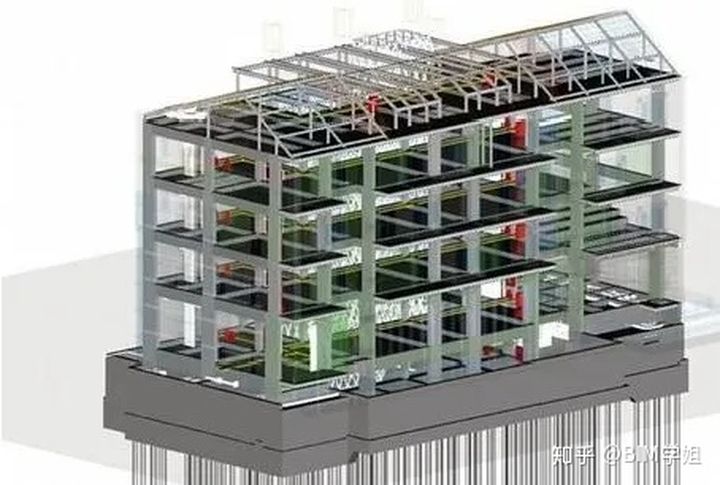

▶ Revit:是欧特克公司的一款建模软件,是目前国内BIM建模的主流软件。主要用于进行建筑信息建模,Revit平台是一个设计和记录系统,它支持建筑项目所需的设计、图纸和明细表。Revit包含建筑、结构、机电三大专业,对于常规建筑有着很好的建模效果,但在异形及超大模型方面不太擅长。

▶ 本特利(Bentley):Bentley属于奔特力工程软件有限公司,目前国内应用较少,其主要应用在基础设施建设,海洋石油建设,厂房建设等等。

▶ Civil3D:同样属于欧特克公司,主要用于地形场地和超大规模的线路、桥梁和隧道建模。做的是地块的道路建模,土方计算,雨水分析等。也可叫地理空间设计软件。

▶ Tekla:Tekla公司出品的钢结构详图设计软件,Tekla的功能包括3D实体结构模型与结构分析完全整合、3D钢结构细部设计、3D钢筋混凝土设计。是国内钢结构应用最广泛的BIM软件。

▶ 达索(Dassault)、犀牛(Rhino)运用较少,达索对超大数据支持较好,有较好的参数驱动。犀牛主要用于精细建模、动画制作。



2.碰撞检测软件

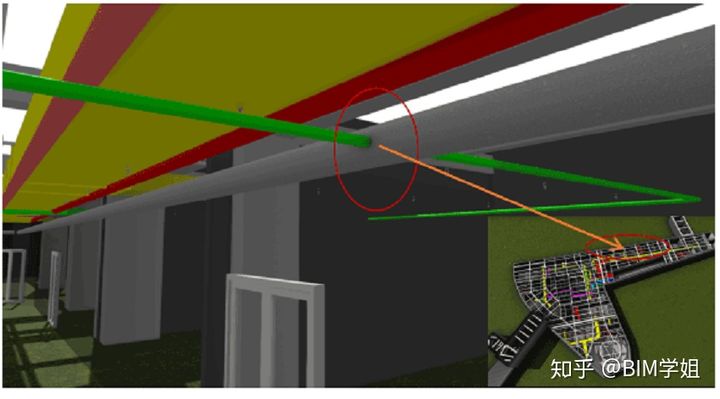

▶ Navisworks:属于欧特克公司,软件主要用于revit建模后各专业间的碰撞检查,只要用于机电模型检查,市场上有很成熟的运用经验。

▶ Bentley:只要用于钢结构和钢筋模型的碰撞检查。


3.虚拟漫游

▶ Navisworks:主要包含三大功能,漫游、碰撞检查、施工模拟。优点是操作简单,功能较全面。最新的版本可以和模型进行实时交互操作。

▶ Fuzor:一款国产漫游软件,优点是漫游效果较好,画面感强,可以在漫游时和revit进行实时交互操作,对漫游中发现的问题能直接反馈到revit模型中进行修改。并且Fuzor还支持VR演示,可连接VR设备,在对外宣传和展示时有一定优势和更好的体验。


4.渲染动画

▶ Navisworks:渲染动画功能主要是指施工模拟,即具体施工方案的演示和施工工艺步骤展示。

▶ Fuzor和Lumion:主要用于模型漫游展示动画的制作,即模型本身不会运动,主要展示建筑的内部效果以及整体外观。Lumion比Fuzor效果更好,相对的资源消耗更多。

▶ 3Dmax:主流的工艺及施工模拟展示动画制作软件,主要用于高品质的施工模拟动画制作,在对外宣传上用的较多,比Navisworks画面效果强,与Lumion分管漫游和模拟动画。

5.插件

▶速博:主要用于revit中钢筋的快速建模。

▶ 橄榄山:功能较全面,从翻模、族库到出图都有辅助作用。

▶ Dynamo:应属于建模软件,主要用于结构比较复杂的异形建筑的建模,可与其他软件配合使用。

6.预算算量类

Revit:可以完成模型中大部分构件的工程量出具,但是对于钢筋这类构件较多、数据量较大的工程量存在一定的困难,一般的解决办法就是使用广联达或者鲁班进行钢筋算量。


BIM协同软件的主要功能包括:多终端操作、模型查看、相关工程资料和模型的挂接、工程量的提取,工期、物料、人工的阶段安排、安全质量问题的位置查看及处理追踪等。功能比较全面,现阶段各平台都还比较完善。
